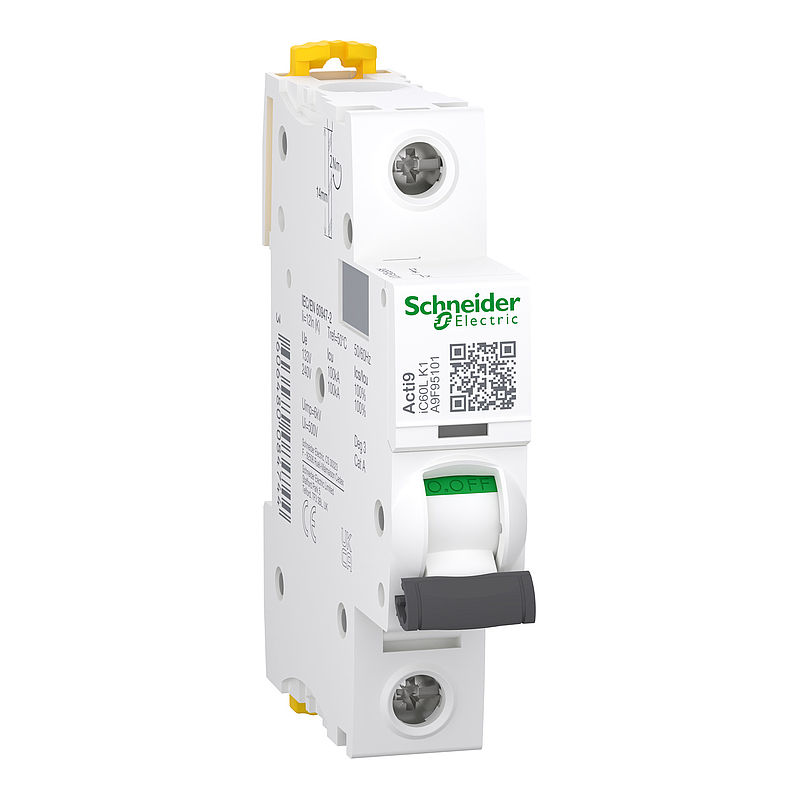

Leitungsschutzschalter iC60L, 1P, 1A, K-Charakteristik, 100kA
A9F95101
Materialpreisgruppe
: D0
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Verteilungen: Kompatible Produkte
Verteilungen (6)
: Kompatible Produkte
(8)
Remote Control Auxiliaries Zubehörteile: Kompatible Produkte
Zubehörteile (7)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Geräteanwendung | Verteilung |
| Baureihe | Acti9 |
| Produktname | Acti9 iC60 |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung des Geräts | iC60L |
| Beschreibung der Pole | 1P |
| Anzahl der geschützten Pole | 1 |
| [In] Bemessungsstrom | 1 A |
| Netzwerktyp | AC DC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | K |
| Ausschaltvermögen | 15000 A Icn bei 230 V AC 50/60 Hz entspricht EN/IEC 60898-1 100 kA Icu bei 12 - 60 V AC 50/60 Hz entspricht EN/IEC 60947-2 100 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2 100 kA Icu bei 100 - 133 V AC 50/60 Hz entspricht EN/IEC 60947-2 15 kA Icu bei 72 V DC entspricht EN/IEC 60947-2 25 kA Icu bei 12 - 48 V DC entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A entspricht EN 60947-2 Kategorie A entspricht IEC 60947-2 |
| Eignung für Isolation | Ja entspricht EN 60947-2 Ja entspricht IEC 60947-2 |
| Normen | EN 60947-2 IEC 60947-2 |
Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| Magnetische Auslösegrenze | 12 x Zoll +/-20 % |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 100 kA 100 % entspricht EN 60947-2 - 12 - 60 V AC 50/60 Hz 100 kA 100 % entspricht EN 60947-2 - 220 - 240 V AC 50/60 Hz 100 kA 100 % entspricht IEC 60947-2 - 12 - 60 V AC 50/60 Hz 100 kA 100 % entspricht IEC 60947-2 - 220 - 240 V AC 50/60 Hz 100 kA 100 % entspricht EN 60947-2 - 100 - 133 V AC 50/60 Hz 100 kA 100 % entspricht IEC 60947-2 - 100 - 133 V AC 50/60 Hz 20 kA 100 % entspricht EN 60947-2 - 72 V DC 20 kA 100 % entspricht IEC 60947-2 - 72 V DC 25 kA 100 % entspricht EN 60947-2 - 12 - 60 V DC 25 kA 100 % entspricht IEC 60947-2 - 12 - 60 V DC |
| Begrenzungsklasse | 3 entspricht EN 60898-1 3 entspricht IEC 60898-1 |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz entspricht EN 60947-2 500 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht EN 60947-2 6 kV entspricht IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | Auslöseanzeige |
| Montagemodus | Fest |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben oder unten: ja |
| 9-mm-Raster | 2 |
| Höhe | 85 mm |
| Breite | 18 mm |
| Tiefe | 78,5 mm |
| Produktgewicht | 0,215 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen |
| Anschlüsse - Klemmen | Einzelklemme (oben oder unten) 1…25 mm² fest Einzelklemme (oben oder unten) 1…16 mm² flexibel |
| Drahtabisolierungslänge | 14 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Erdschlussschutz | Ohne | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP20 entspricht EN 60529 |
| Verschmutzungsgrad | 3 entspricht EN 60947-2 3 entspricht IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Betriebshöhe | 0 - 2.000 m |
| Umgebungstemperatur bei Betrieb | -35…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 113,0 g |
| VPE 1 Höhe | 1,7 cm |
| VPE 1 Breite | 7,2 cm |
| VPE 1 Länge | 9,5 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 1,413 kg |
| VPE 2 Höhe | 7,8 cm |
| VPE 2 Breite | 9,8 cm |
| VPE 2 Länge | 22,5 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 132 |
| VPE 3 Gewicht | 16,03 kg |
| VPE 3 Höhe | 30,0 cm |
| VPE 3 Breite | 30,0 cm |
| VPE 3 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| SCIP-Nummer | 26ff71d1-98cf-4280-8725-455b9a6b2fb9 |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| Giftiges Schwermetall frei | Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Nachhaltige Verpackung | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 14 |
| REACh frei von SVHC | Ja |
| Global warming ; Total life cycle | 14 kg CO2 eq. |
