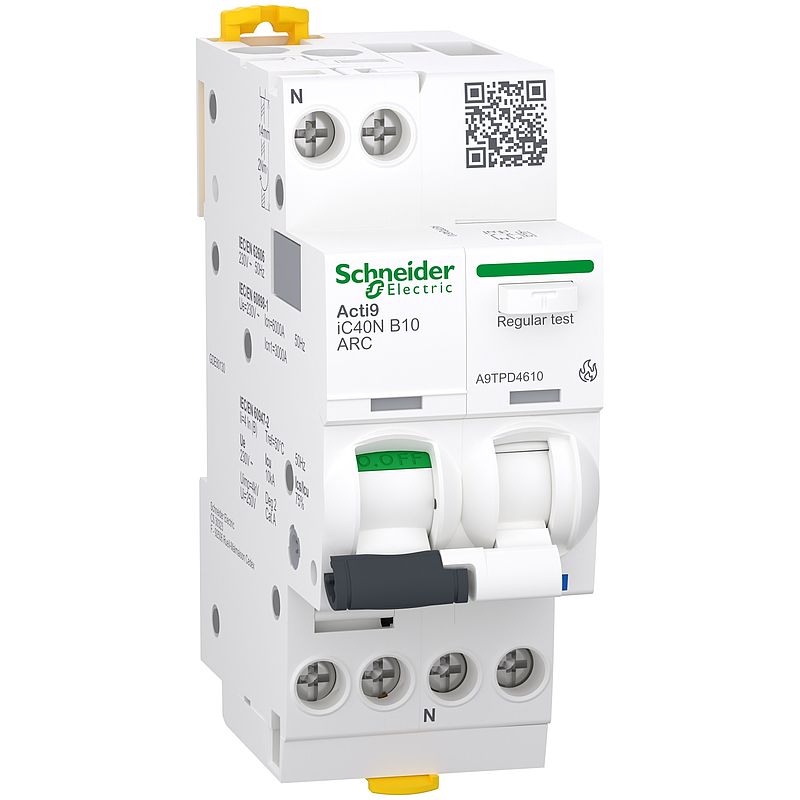

Acti9 iC40N ARC, AFDD (Brandschutzsch.) + LS-Schalter, 1P+N, 10A, B-Char., 6000A
A9TPD4610
Materialpreisgruppe
: DX
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Application Notes
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
How to video
|
Video anzeigen |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Brochure
|
Download |
|
Promotional video
|
Video anzeigen |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (15)
Kommunikations-Artikel Verteilungen: Kompatible Produkte
Verteilungen (5)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 iC40 ARC |
| Produkt- oder Komponententyp | Fehlerlichtbogen-Schutzeinrichtung - AFDD + LS-Schalter |
| Produktspezifische Anwendung | Arc fault detection |
| Normen | EN/IEC 60898-1 EN/IEC 60947-2 EN/IEC 62606 |
| Kurzbezeichnung des Geräts | iC40N ARC |
| Beschreibung der Pole | 1P + N |
| [In] Bemessungsstrom | 10 A |
| Kurvenscheibe | B |
| Ausschaltvermögen | 3000 A Icn1 bei 230 V AC 50 Hz entspricht EN/IEC 60898-1 10 kA Icu bei 230 V AC 50 Hz entspricht EN/IEC 60947-2 6000 A Icn bei 230 V AC 50 Hz entspricht EN/IEC 60898-1 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Eignung für Isolation | Ja |
| Auslöser-Technologie | Thermomagnetisch | Zusatzmerkmale |
| Anzahl der geschützten Pole | 1 |
| Netzwerkfrequenz | 50 Hz |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC 50 Hz |
| Geräteposition im System | Abgang |
| Magnetische Auslösegrenze | 3 - 5 x In |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 6000 A entspricht EN/IEC 60898-1 7,5 kA entspricht EN/IEC 60947-2 |
| Begrenzungsklasse | 3 |
| Schwellenwert-Auslösespannung | 275 V für +/- 5 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| [Ui] Bemessungs-Isolationsspannung | 250 V AC |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | EIN, AUS, Fehlerauslösung LED-Lichtbogenfehlerdiagnose |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Farbe | Weiß (RAL 9003) |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 20000 Zyklen |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss |
| Kabeleinführung | Oben und unten |
| Anschlüsse - Klemmen | Tunnelklemmen1…10 mm² flexibel Tunnelklemmen1…16 mm² fest |
| Drahtabisolierungslänge | 14 mm |
| [M] Anzugsdrehmoment | 2 Nm |
| 9-mm-Raster | 4 |
| Höhe | 91 mm |
| Breite | 36 mm |
| Tiefe | 73 mm |
| Produktgewicht | 210 g | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Verschmutzungsgrad | 2 |
| Tropentauglichkeit | Schweregrad B entspricht IEC 60068-2-30 für 28 d |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…40 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C |
| Gütesiegel | OVE | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 4,500 cm |
| VPE 1 Breite | 8,600 cm |
| VPE 1 Länge | 11,400 cm |
| VPE 1 Gewicht | 226,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 24 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 5,724 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahme EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Nachhaltige Verpackung | Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| SCIP-Nummer | B078722f-7853-4e1e-a05b-29638f57b0ab |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 66 |
| Global warming ; Total life cycle | 66 kg CO2 eq. |
