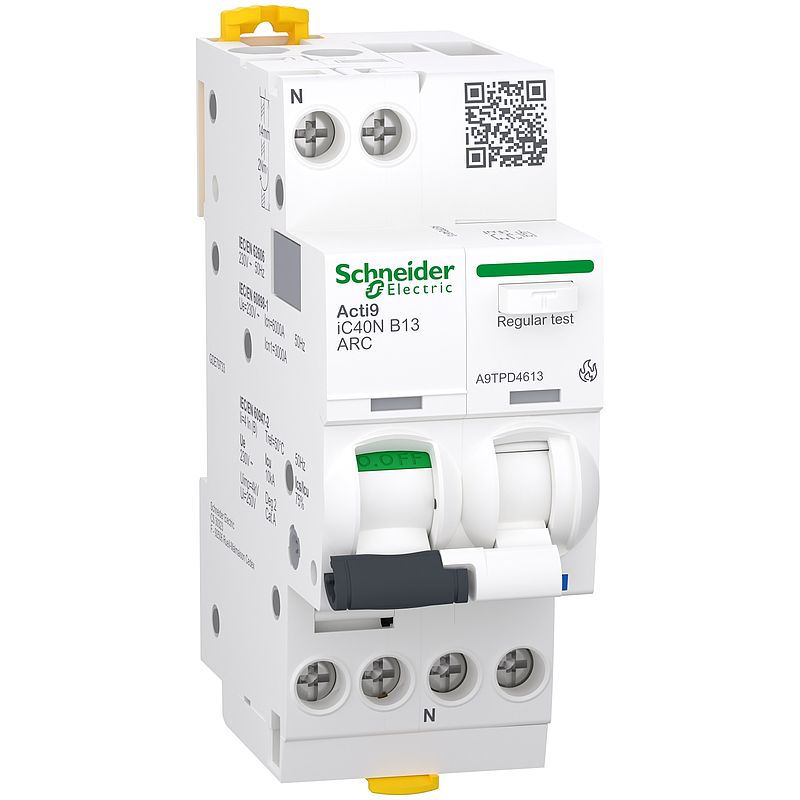

Acti9 iC40N ARC, AFDD (Brandschutzsch.) + LS-Schalter, 1P+N, 13A, B-Char., 6000A

A9TPD4613

Materialpreisgruppe : DX

194,99 €

EAN Code: 3606481906205

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Declaration of conformity	Download
Circularity Profile	Download
Application Notes	Download
Environmental Disclosure	Download
Instruction sheet	Download
How to video	Video anzeigen
Certificate	Download
CAD	Download
Broschüre	Download
Promotional video	Video anzeigen

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (2)

Zusatzausrüstungen (15)

Kommunikations-Artikel (2)

Verteilungen (5)

Spezifikationen

Hauptmerkmale
Baureihe	Acti9
Produktname	Acti9 iC40 ARC
Produkt- oder Komponententyp	Fehlerlichtbogen-Schutzeinrichtung - AFDD + LS-Schalter
Produktspezifische Anwendung	Arc fault detection
Normen	EN/IEC 60898-1 EN/IEC 60947-2 EN/IEC 62606
Kurzbezeichnung des Geräts	iC40N ARC
Beschreibung der Pole	1P + N
[In] Bemessungsstrom	13 A
Kurvenscheibe	B
Ausschaltvermögen	3000 A Icn1 bei 230 V AC 50 Hz entspricht EN/IEC 60898-1 10 kA Icu bei 230 V AC 50 Hz entspricht EN/IEC 60947-2 6000 A Icn bei 230 V AC 50 Hz entspricht EN/IEC 60898-1
Netzwerktyp	AC
Neutralposition	Links
Eignung für Isolation	Ja
Auslöser-Technologie	Thermomagnetisch
Zusatzmerkmale
Anzahl der geschützten Pole	1
Netzwerkfrequenz	50 Hz
[Ue] Bemessungs-Betriebsspannung	230 V AC 50 Hz
Geräteposition im System	Abgang
Magnetische Auslösegrenze	3 - 5 x In
[Ics] Bemessungsbetriebs-Ausschaltvermögen	6000 A entspricht EN/IEC 60898-1 7,5 kA entspricht EN/IEC 60947-2
Begrenzungsklasse	3
Schwellenwert-Auslösespannung	275 V für +/- 5 V
[Uimp] Bemessungs-Stoßspannungsfestigkeit	4 kV
[Ui] Bemessungs-Isolationsspannung	250 V AC
Kontaktstellungsanzeige	Ja
Steuerungstyp	Kippschalter
Lokale Signalisierung	EIN, AUS, Fehlerauslösung LED-Lichtbogenfehlerdiagnose
Montagemodus	Aufsteckbar
Montagehalterung	DIN-Schiene
Farbe	Weiß (RAL 9003)
Mechanische Lebensdauer	20000 Zyklen
Elektrische Lebensdauer	20000 Zyklen
Beschreibung der Verriegelungsoptionen	Vorhängeschloss
Kabeleinführung	Oben und unten
Anschlüsse - Klemmen	Tunnelklemmen1…10 mm² flexibel Tunnelklemmen1…16 mm² fest
Drahtabisolierungslänge	14 mm
[M] Anzugsdrehmoment	2 Nm
9-mm-Raster	4
Höhe	91 mm
Breite	36 mm
Tiefe	73 mm
Produktgewicht	210 g
Montage
Schutzart (IP)	IP20 entspricht IEC 60529
Verschmutzungsgrad	2
Tropentauglichkeit	Schweregrad B entspricht IEC 60068-2-30 für 28 d
Betriebshöhe	2.000 m
Umgebungstemperatur bei Betrieb	-25…40 °C
Umgebungstemperatur bei Lagerung	-40…80 °C
Konformitätskennzeichen	OVE
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
VPE 1 Höhe	4,600 cm
VPE 1 Breite	8,700 cm
VPE 1 Länge	11,500 cm
Verpackungsgewicht (Lbs)	226,000 g
VPE 2 Art	S02
VPE 2 Menge	24
VPE 2 Höhe	15,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
VPE 2 Gewicht	5,660 kg
VPE 3 Art	P12
VPE 3 Menge	576
VPE 3 Höhe	60,000 cm
VPE 3 Breite	80,000 cm
VPE 3 Länge	120,000 cm
VPE 3 Gewicht	151,000 kg
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Nachhaltigkeit

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform mit Ausnahmen EU-RoHS-Deklaration
Quecksilberfrei	Ja
Sustainable packaging	Nein
SCIP-Nummer	B078722f-7853-4e1e-a05b-29638f57b0ab
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
Rücknahme	Ja
CO2-Bilanz (kg CO2 eq.)	68
Total lifecycle Carbon footprint	68 kg CO2 eq.
CO2 Fußabdruck am Ende der Betriebsdauer	0 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.0303060063186162
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.034099791871324316
CO2 Fußabdruck während der Einrichtung	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	64.31092657164855
Carbon footprint of the use phase [B2, B3, B4, B6]	64 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4]	0.5462410576536431
Carbon footprint of the end-of-life phase [C1 to C4]	0.5 kg CO2 eq.
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Recyclingfähigkeitspotential in %	47
