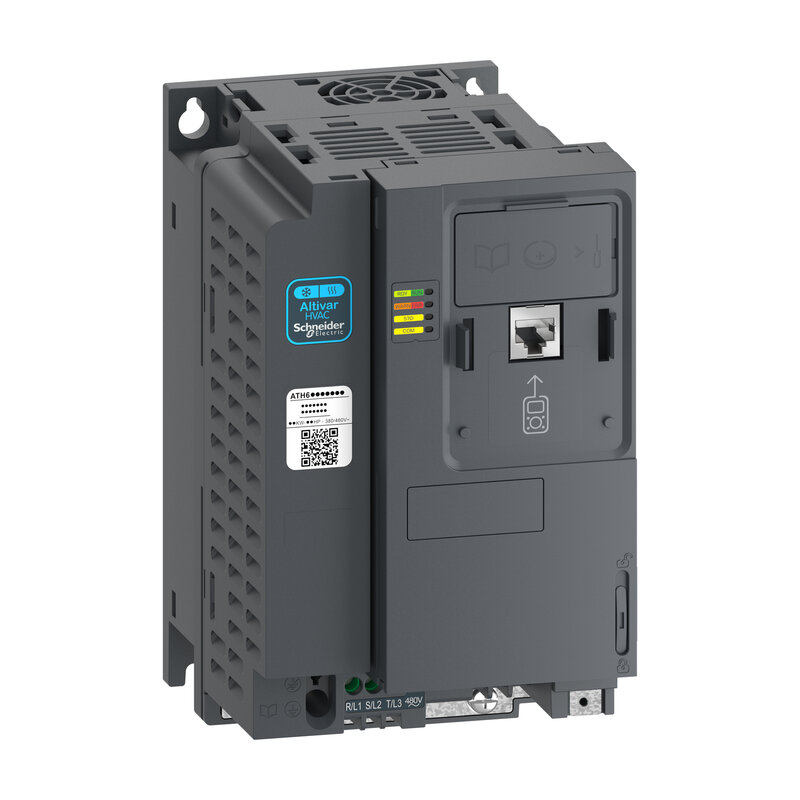

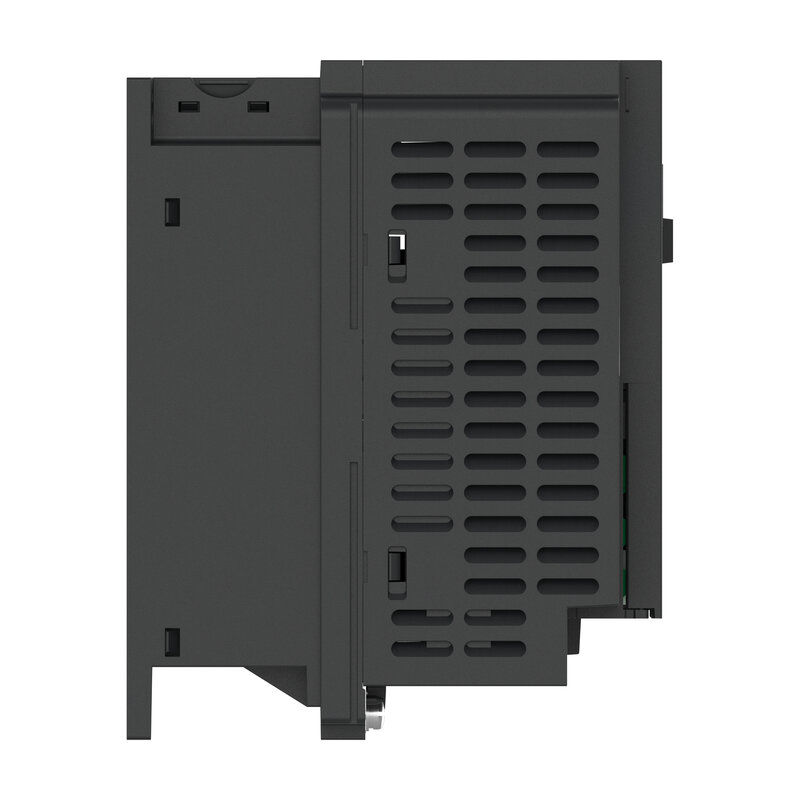

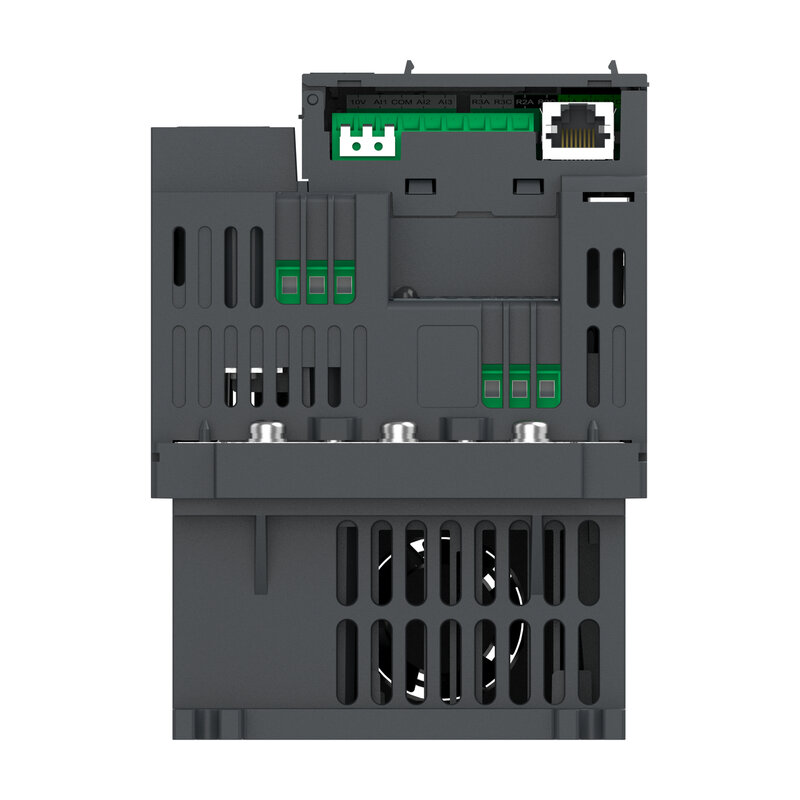

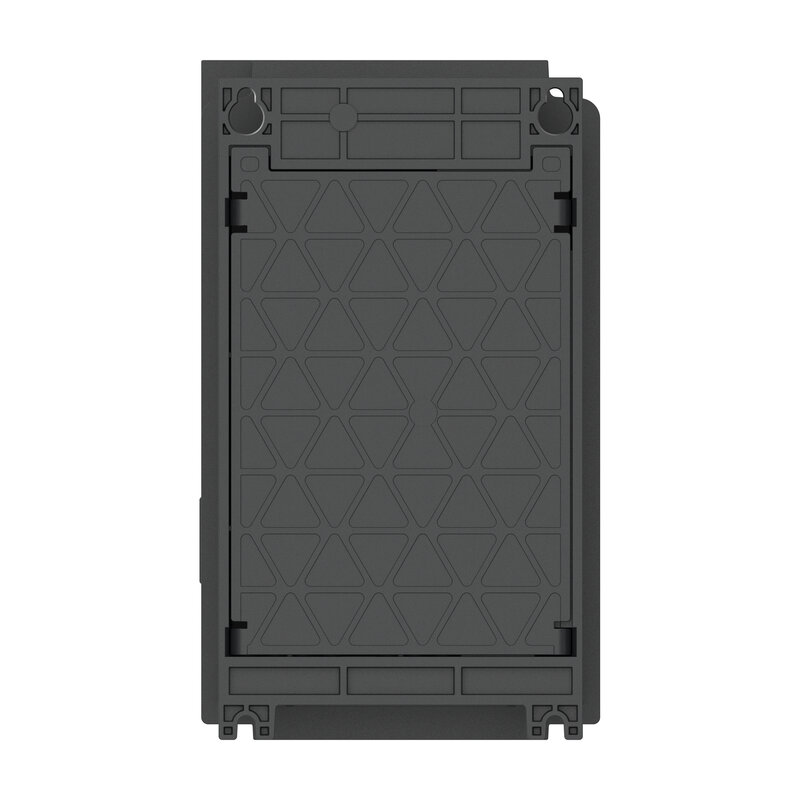

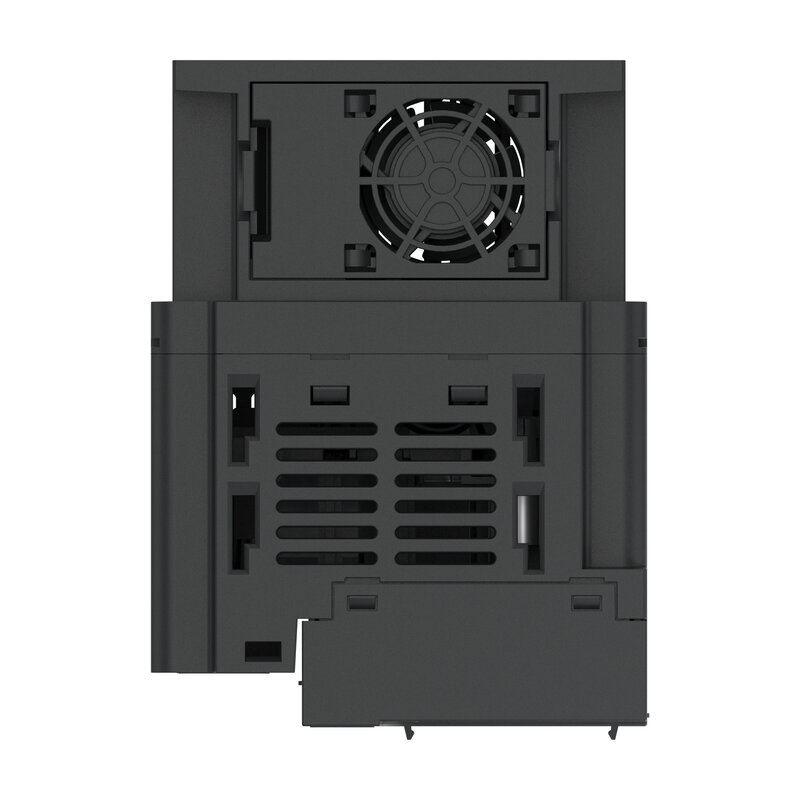

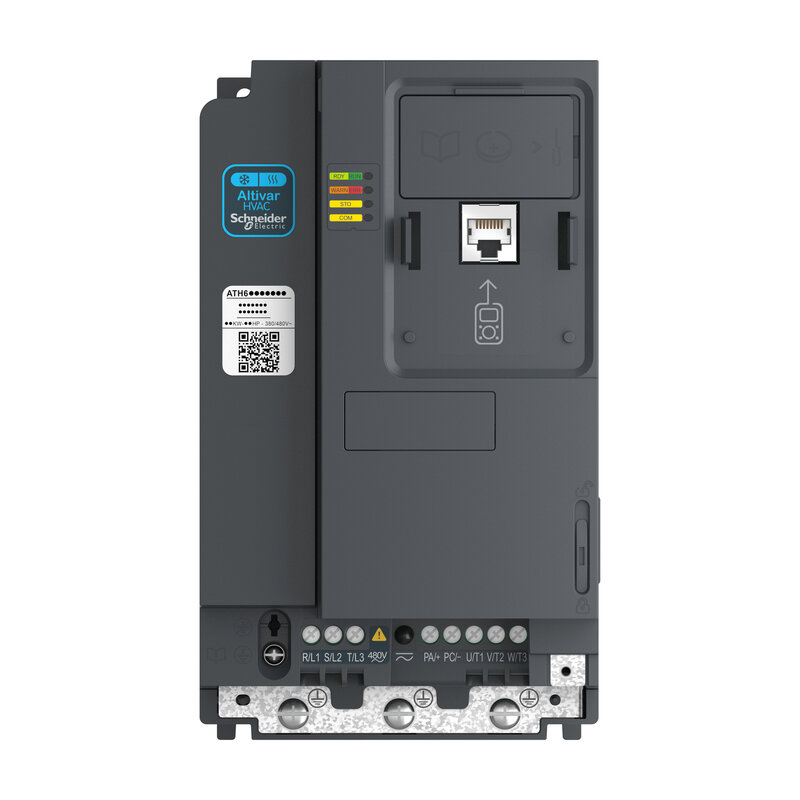

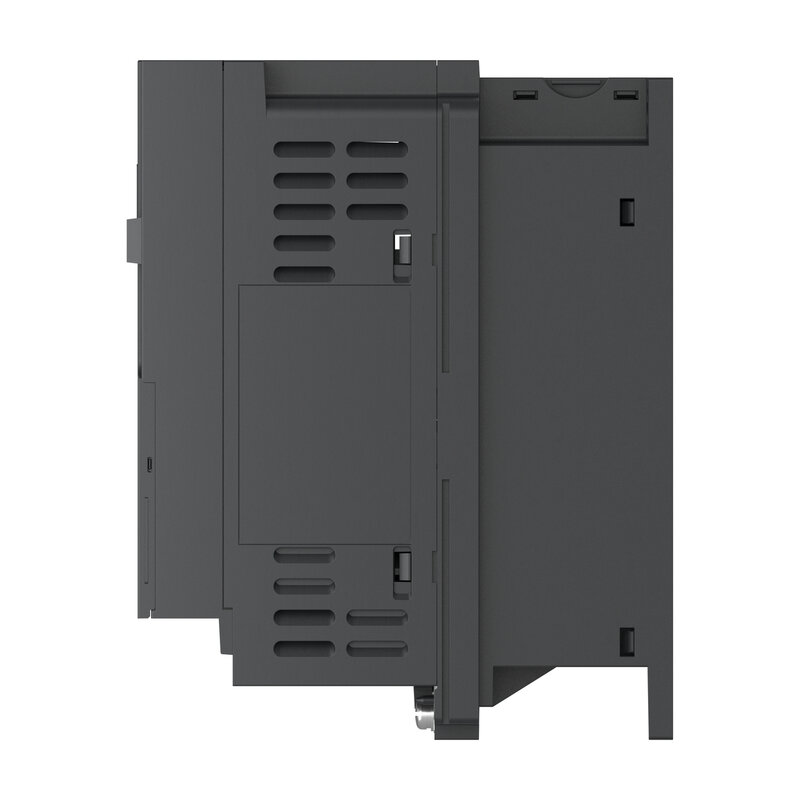

Frequenzumrichter, Altivar HVAC ATH600, ATH630, 2.2kW, 3PS, 380 bis 480V, 3 Phasen, IP20

ATH630U22N4Z

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
Software - Data Library Download
Declaration of conformity Download
Circularity Profile Download
Firmware Download
Software - Release Download
Environmental Disclosure Download
Instruction sheet Download
User guide Download
Catalog Download
Certificate Download
CAD Download

Spezifikationen

Hauptmerkmale
Baureihe Altivar HVAC ATH600
Produktspezifische Anwendung HLK
Produkt- oder Komponententyp Antrieb mit variabler Geschwindigkeit
Variante Standardversion
Kurzbezeichnung des Geräts ATH630
Produktbestimmung Asynchronmotoren
Synchronmotoren
Montagemodus Montage im Schaltschrank
Schutzart (IP) IP20
Anzahl der Netzphasen 3 Phasen
[UH,nom] Bemessungs-Betriebsspannung 380 - 480 V -15 - +10 %
Relative symmetrische Netzspannungstoleranz 10 %
Versorgungsfrequenz 50 - 60 Hz -5 - 5 %
Relative symmetrische Netzfrequenztoleranz 5 %
nominal output current 5,1 A bei 380 V (Normalbetrieb)
4,8 A bei 480 V (Normalbetrieb)
3,7 A bei 380 V (Schwerlastbetrieb)
3,4 A bei 480 V (Schwerlastbetrieb)
Max. Spitzenstrom 5,6 A während 60 s (Normalbetrieb)
5,6 A während 60 s (Schwerlastbetrieb)
Motorleistung (kW) 2,2 kW für Normalbetrieb
1,5 kW für Schwerlastbetrieb
Motorleistung (HP) 3 hp für Normalbetrieb
2 hp für Schwerlastbetrieb
Netzstrom 4,837 A bei 380 V (Normalbetrieb)
3,8 A bei 480 V (Normalbetrieb)
3,5 A bei 380 V (Schwerlastbetrieb)
2,8 A bei 480 V (Schwerlastbetrieb)
EMV-Filter Integrierter EMV-Filter Klasse C2
Sicherheitsfunktion STO (Safe Torque Off) Sicher abgeschaltetes Drehmoment
Sicherheitsniveau SIL 3 entspricht IEC 61508
PL = e entspricht ISO 13849-1
Cybersecurity function Richtig
Cybersecurity level and standard Security level (SL) 1 entspricht IEC 62443-4-2
Kommunikationsprotokoll Modbus, seriell
BACnet MS/TP
Optionskarte Kommunikationsmodul für BACnet IP
Kommunikationsmodul für Profinet
Kommunikationsmodul für Ethernet IP/Modbus TCP
Erweiterungsmodul für digitale und analoge E/A
Erweiterungsmodul für Ausgangsrelais
Zusatzmerkmale
Anzahl digitale Eingänge 8
Diskreter Eingangstyp STOA, STOB Sicherheitseingang, 24 V DC
DI1...DI6 Digitaleingang, 24 V DC, Impedanz: 4,4 kOhm
DI5, DI6 programmierbar als Pulseingang: 0…30 kHz, 24 V DC
Diskrete Eingangslogik Positive Logik (Quelle) (DI1...DI6), <lt/>= 5 V (Stellung 0), >= 11 V (Stellung 1)
Positive Logik (Quelle) (STOA, STOB), <lt/>= 5 V (Stellung 0), >= 11 V (Stellung 1)
Negative Logik (Senke) (DI1...DI6), <gt/> 16 V (Stellung 0), <lt/> 10 V (Stellung 1)
Positive Logik (Quelle) (DI5, DI6), <lt/> 0,6 V (Stellung 0), <gt/> 2,5 V (Stellung 1)
Kompatibilität der Eingänge DI1...DI6: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2
DI5, DI6: Impulseingang Level 1 SPS entspricht IEC 65A-68
STOA, STOB: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2
Versorgung External supply for control circuit: 24 V DC (19…30 V), <800 mA, Schutztyp: Überlast- und Kurzschlussschutz
Interne Stromversorgung für Digitaleingänge und STO: 24 V DC (20,4…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz
Interne Versorgung für Referenz-Potentiometer: 10,5 V DC +/-5 %, <10 mA, Schutztyp: Kurzschluss
Anzahl der Analogeingänge 3
Analoger Eingangstyp AI1: 0 - 10 V DC, Impedanz: 30 kOhm, Auflösung 12 Bits
AI2: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 12 Bits
AI3: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 12 Bits
AI2, AI3 PTC/PT 100/PT 1000/KTY84 temperature probe
Anzahl der Analogausgänge 2
Analoger Ausgangstyp Software-konfigurierbare Spannung AQ1, AQ2: 0 - 10 V Widerstand 470 Ohm, Auflösung 10 Bit
Software-konfigurierbarer Strom AQ1, AQ2: 0 - 20 mA, Auflösung 10 Bit
Genauigkeit +/- 1.5 % (AI1, AI2, AI3) bei Temperaturschwankung von 60 °C
+/-1 % (AQ1, AQ2) bei Temperaturschwankung von 60 °C
Linearitätsfehler AI1, AI2, AI3: +/- 0,15 % des Höchstwerts für Analogeingang
AQ1, AQ2: +/- 0,2 % für Analogausgang
Relaisausgangsnummer 3
Relais-Ausgangstyp Relaisausgänge R1A, R1B, R1C: 1S 1 Öffner elektrische Lebensdauer 100000 Zyklen
Relaisausgänge R2A, R2C: 1S elektrische Lebensdauer 100000 Zyklen
Relaisausgänge R3A, R3C: 1S elektrische Lebensdauer 100000 Zyklen
Abtastdauer 2 ms + 0...0.5 ms DI1...DI6 Digitaleingang
5 ms + 0...1 ms DI5, DI6 pulse input
5 ms + 0...1 ms AI1, AI2, AI3
10 ms + 0...1 ms AQ1, AQ2
5 ms +/- 0,5&nbsp;ms R1, R2, R3
Max. Schaltstrom Relaisausgang R1, R2, R3 auf ohmsche Last Last: 3 A bei 250 V AC
Relaisausgang R1, R2, R3 auf ohmsche Last Last: 3 A bei 30 V DC
Relaisausgang R1, R2, R3 auf inductive load Last, cos phi = 0,4 und L/R = 0,7 ms: 2 A bei 250 V AC
Relaisausgang R1, R2, R3 auf inductive load Last, cos phi = 0,4 und L/R = 0,7 ms: 2 A bei 30 V DC
Min. Schaltstrom Relaisausgang R1, R2, R3: 5 mA bei 24 V DC
Physikalische Schnittstelle 2-Draht- RS 485
Anschlusstyp RJ45 and open style terminals
Zugriffsmethode Server Modbus RTU
Subordinate BACnet MS/TP
Übertragungsgeschwindigkeit 4.800, 9.600, 19.200 BpS, 38,4 Kbit/s
9,6; 19,2; 38,4; 76,8 kBit/s
Übertragungsrahmen RTU
MS/TP
Anzahl der Adressen 1…247
1…127
Datenformat 8 Bits, einstellbar auf ungerade, gerade oder keine Parität
8 Bits, keine Parity, 1 Stopp
Polarisierungsart 120 ohm termination or no impedance
Netzkurzschlussstrom 5 kA
Ausgangsfrequenz 0,4 kHz
Ausgangsspannung &lt;lt/&gt;= Versorgungsspannung
4-Quadranten-Betrieb möglich Falsch
Profil der Asynchronmotorsteuerung U/f-Kennlinie, 5 Punkte
Vectorcontrol mit Drehgeberrückführung, standard
U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie
Vektororient. Flussregelung ohne Encoder - Energiesparmodus
U/f-Kennlinie, 2 Punkte
Steuerungsprofil für Synchronmotoren Vektororientierte Flussregelung ohne Encoder
Beschleunigungs- und Verzögerungsrampen Acceleration/deceleration ramp adaptation
Linear
S, U oder benutzerdefiniert
Motorschlupfkompensation Einstellbar
Automatisch, unabhängig von der Last
Deaktivierbar
Not available with synchronous motors
Taktfrequenz 6 - 16 kHz einstellbar mit Leistungsminderungsfaktor
Nennschaltfrequenz 6 kHz
Bremsen bis Stillstand Durch Gleichstromeinspeisung
Bremsshopper integriert Falsch
Scheinleistung 3,2 kVA (Normalbetrieb)
2,3 kVA (Schwerlastbetrieb)
power loss static current independent 22 W
Verlustleistung in W AF (luftbetrieben): 54 W, Schaltfrequenz 6 kHz (Normalbetrieb)
AN (Air Natural): 28 W, Schaltfrequenz 6 kHz (Normalbetrieb)
AF (luftbetrieben): 39 W, Schaltfrequenz 6 kHz (Schwerlastbetrieb)
AN (Air Natural): 26 W, Schaltfrequenz 6 kHz (Schwerlastbetrieb)
Normen UL 61800-5-1
EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1
RoHS
Produktzertifizierungen CE
UKCA
UL
CULus
EAC
RCM
KCC
ATEX
Beschriftung CE
UKCA
CULus
EAC
RCM
ATEX
WEEE
RoHS
KCC
mit Sicherheitsfunktion Safe torque off (STO) Richtig
Schutzart Thermischer Überlastschutz: Motor
Safe Torque Off (sicher abgeschaltetes Drehmoment): Motor
Ausfall Motorphase: Motor
Gegen Überschreiten der Geschwindigkeitsbegrenzung: Motor
Temperature protection: Antrieb
Übertemperatur: Antrieb
Ausgangsüberstrom zwischen Motorphase und Erde: Antrieb
Ausgangsüberstrom zwischen Motorphasen: Antrieb
Kurzschluss zwischen Motorphase und Erde: Antrieb
Kurzschlussschutz zwischen Motorphasen: Antrieb
Überspannung DC-Bus: Antrieb
Überspannungsschutz Versorgungsspannung: Antrieb
Unterspannungserkennung Netzspannung: Antrieb
Ausfall Eingangsversorgung: Antrieb
Unterbrechungserkennung im Steuerstromkreis: Antrieb
Breite 115 mm
Höhe 196 mm
Tiefe 158 mm
Produktgewicht 1,70 kg
Funktion verfügbar Fire mode
Forced fire mode
Run permissive
PID controller
3 additional PID
Damper control
Underload detection for broken belt
Scroll compressor management
Skipped frequencies
Catch on the fly
Stromüberwachung
Cybersecure Firmware-Update
Montage
Betriebshöhe 1.000 m ohne Leistungsreduzierung
1000 - 3000 m mit Stromreduzierung 1 % pro 100 m
Betriebsposition Vertikale Lage
Elektromagnetische Verträglichkeit Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
Umweltklasse (während des Betriebs) Klasse 3C3 gemäß IEC 60721-3-3
Klasse 3S3 gemäß IEC 60721-3-3
Class 3B1 according to IEC 60721-3-3
Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) 15 gn at 11 ms
Max. Beschleunigung unter Rüttelbelastung (während des Betriebs) 1 gn at 13…200 Hz
Max. Durchbiegung unter Rüttelbelastung (während des Betriebs) 1,5 mm bei 2 - 13 Hz
Relative Luftfeuchtigkeit 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
Kühlluftvolumen 24 m3/h
Geräuschpegel 47 dB
Verschmutzungsgrad 2
Umgebungstemperatur bei Betrieb -15…50 °C ohne Leistungsreduzierung
50…60 °C mit Leistungsminderungsfaktor
Umgebungstemperatur bei Lagerung -40…70 °C
Verpackungseinheiten
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
VPE 1 Höhe 23,000 cm
VPE 1 Breite 17,500 cm
VPE 1 Länge 27,600 cm
Verpackungsgewicht (Lbs) 2,275 kg
VPE 2 Art S06
VPE 2 Menge 16
VPE 2 Höhe 75,000 cm
VPE 2 Breite 60,000 cm
VPE 2 Länge 80,000 cm
VPE 2 Gewicht 48,000 kg
Vertragliche Gewährleistung
Garantie (in Monaten) 18

Nachhaltigkeit

Nachhaltigkeit
Recyclingfähigkeitspotential in % 74
Total lifecycle Carbon footprint 1 459 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3] 44.823673278012244
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] 45 kg CO2 eq.
Carbon footprint of the distribution phase [A4] 0.39229466244818806
CO₂-Fußabdruck der Distributionsphase [A4] 0.4 kg CO2 eq.
Carbon footprint of the installation phase [A5] 2.178406696037459
CO₂-Fußabdruck der Installationsphase [A5] 2 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6] 1408.861885595193
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] 1 409 kg CO2 eq.
Quecksilberfrei Ja
Sustainable packaging Ja
Carbon footprint of the end-of-life phase [C1 to C4] 2.7552994782869864
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] 3 kg CO2 eq.
CO2-Bilanz (kg CO2 eq.) 1459
Durchschnittlicher Prozentsatz des recycleten Kunststoffgehaltes 17 %
Verpackung mit Recycling-Karton Ja
Verpackung ohne Kunststoff Ja
SCIP-Nummer F9fd9157-59ce-49f2-935e-0ae6fd2a8168
REACh-Verordnung https://download.schneider-electric.com/files?p_Doc_Ref=ATH630U22N4Z_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
EU-RoHS-Richtlinie https://download.schneider-electric.com/files?p_Doc_Ref=ATH630U22N4Z_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
Austauschbare Batterie Ja
Rücknahme Nein

Dokumente

Aktueller Filter
28 Dokumente
01/01/70 CAD 0,0 MB Download
01/01/70 Instruction sheet 0,0 MB Download
01/01/70 Instruction sheet 0,0 MB Download
01/01/70 Instruction sheet 0,0 MB Download
01/01/70 Environmental Disclosure 0,0 MB Download
01/01/70 Certificate 0,0 MB Download
01/01/70 Certificate 0,0 MB Download
01/01/70 Certificate 0,0 MB Download
01/01/70 Certificate 0,0 MB Download
01/01/70 Certificate 0,0 MB Download
01/01/70 Certificate 0,0 MB Download
01/01/70 Certificate 0,0 MB Download
01/01/70 Certificate 0,0 MB Download
01/01/70 Catalog 0,0 MB Download
01/01/70 User guide 0,0 MB Download
01/01/70 User guide 0,0 MB Download
01/01/70 Instruction sheet 0,0 MB Download
01/01/70 Instruction sheet 0,0 MB Download
01/01/70 Instruction sheet 0,0 MB Download
01/01/70 Environmental Disclosure 0,0 MB Download
01/01/70 Software - Release 0,0 MB Download
01/01/70 Firmware 0,0 MB Download
01/01/70 Circularity Profile 0,0 MB Download
01/01/70 Declaration of conformity 0,0 MB Download
01/01/70 Declaration of conformity 0,0 MB Download
01/01/70 Software - Data Library 0,0 MB Download
01/01/70 Declaration of Conformity (Sustainability) 0,0 MB Download
01/01/70 Declaration of Conformity (Sustainability) 0,0 MB Download
