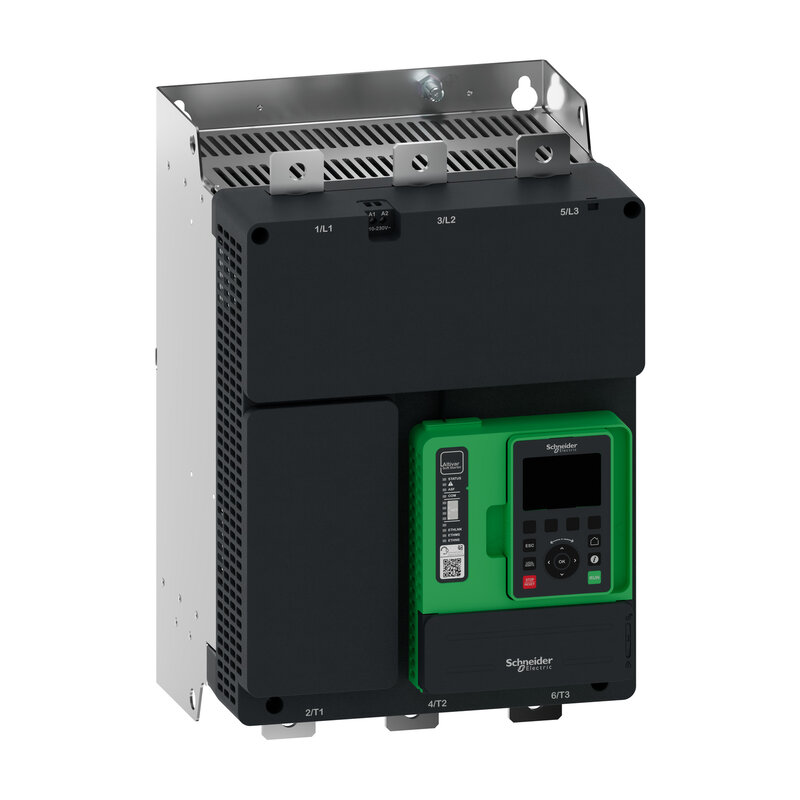

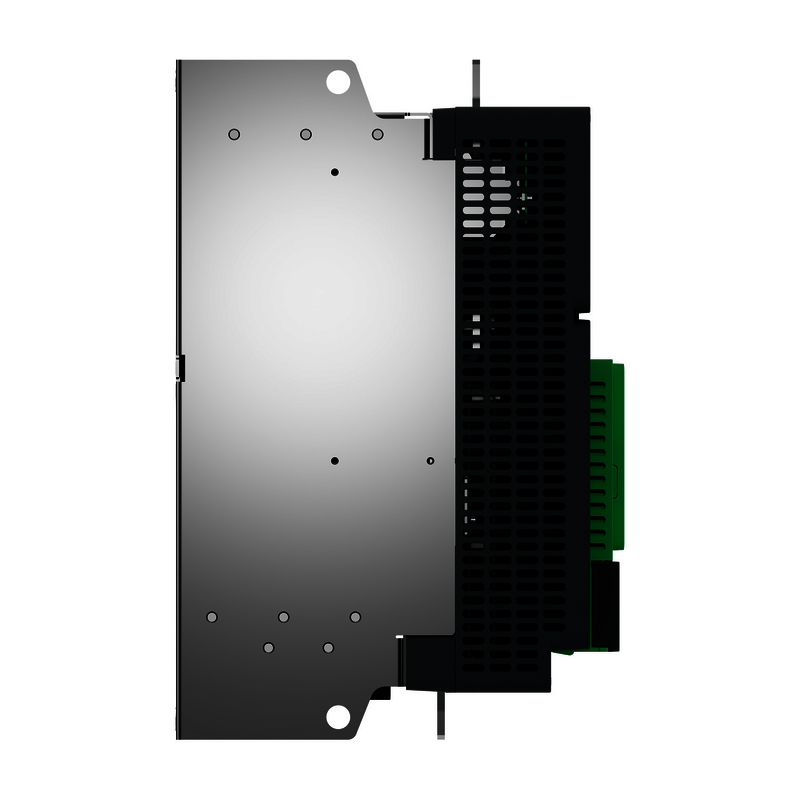

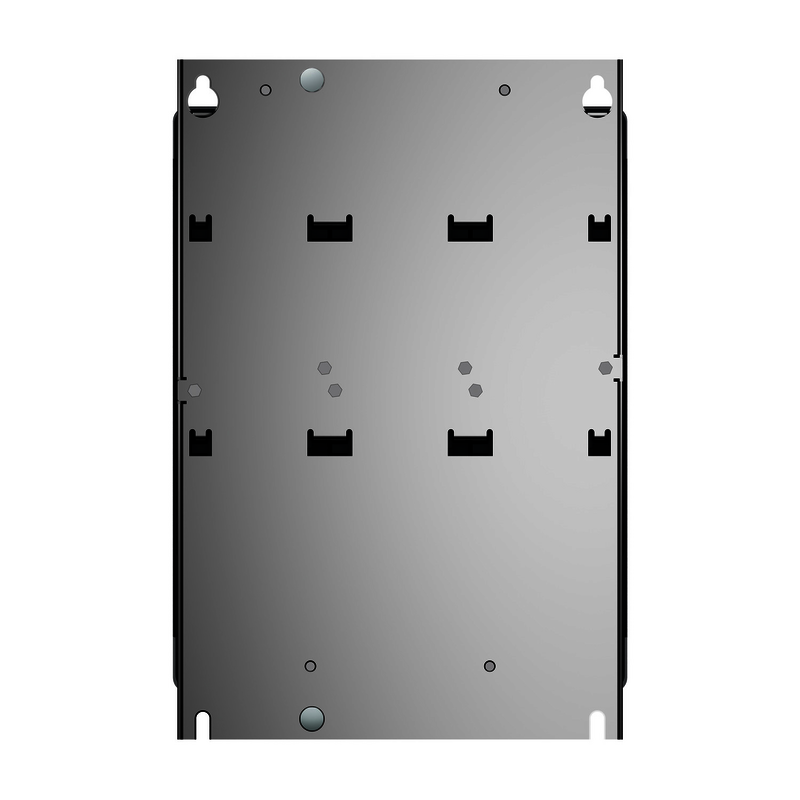

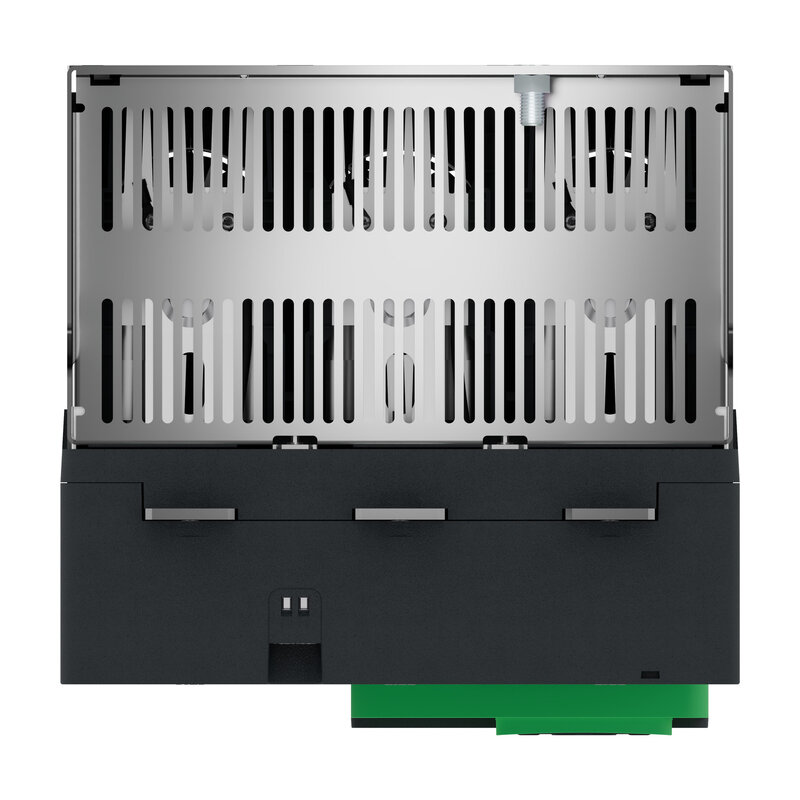

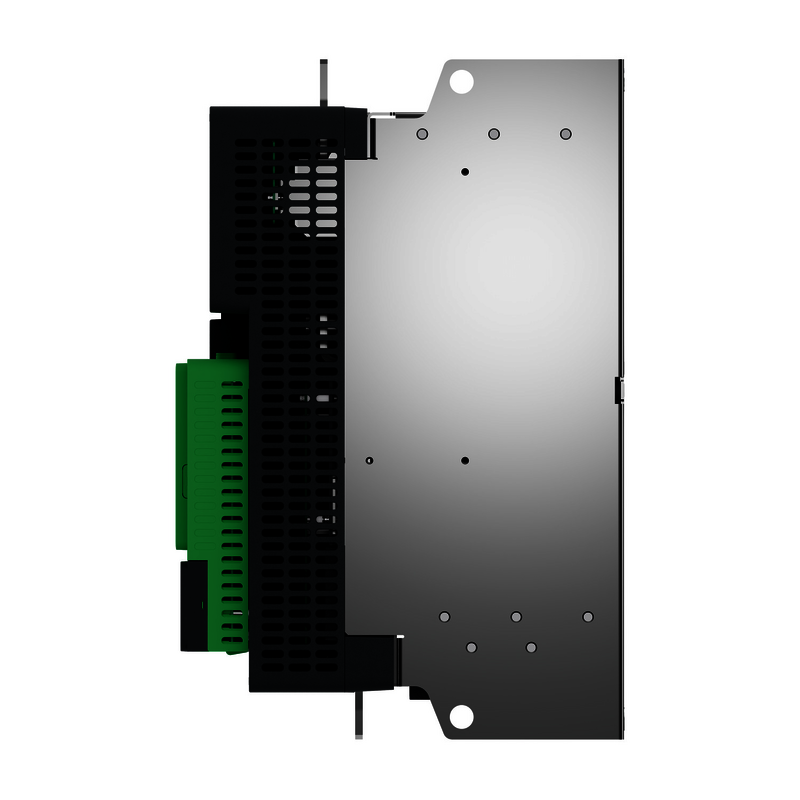

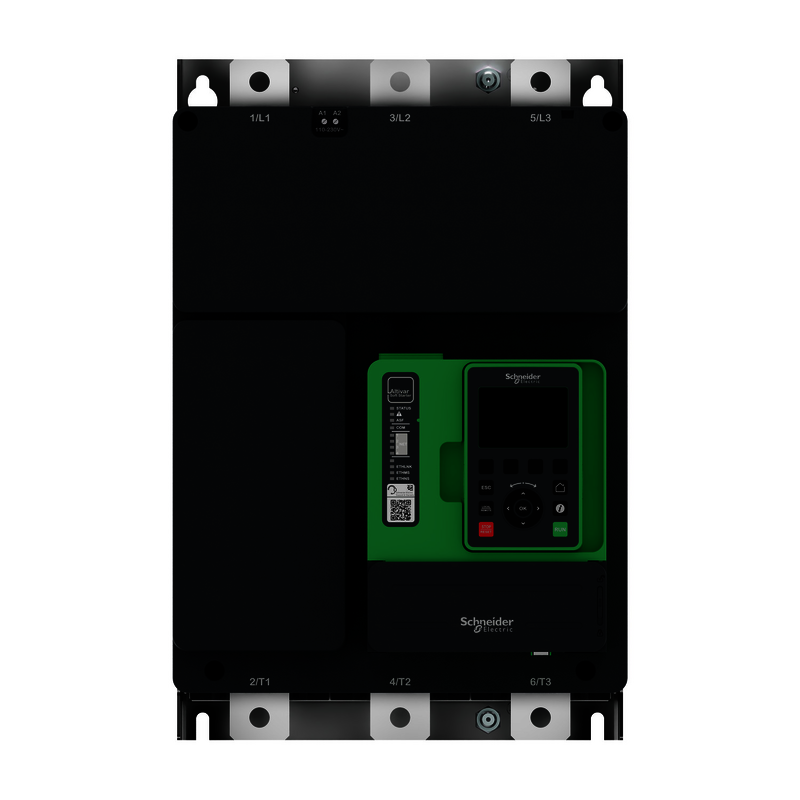

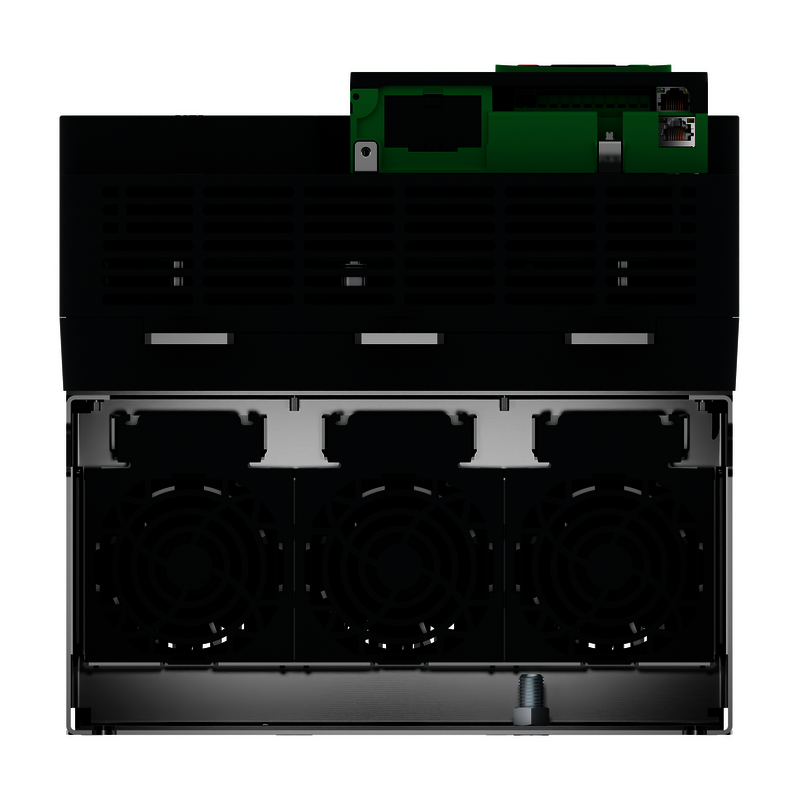

ALTIVAR Sanftanlaser ATS490 480A 208 bis 690V
ATS490C48Y
Materialpreisgruppe
: CN
9.298,00 €
EAN Code: 3606486948903
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Offer Marketing Illustration
|
Download |
|
Catalog
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Software - Data Library
|
Download |
|
Circularity Profile
|
Download |
|
Technical illustration
|
Download |
|
Firmware
|
Download |
|
Software - Release
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
How to video
|
Video anzeigen |
|
Promotional video
|
Video anzeigen |
|
CAD
|
Download |
|
Safety Data Sheet (SDS or MSDS)
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Optionen: Kompatible Produkte
Optionen (4)
Kommunikations-Artikel: Kompatible Produkte
Kommunikations-Artikel (5)
Kabel Schutzabdeckungen: Kompatible Produkte
Schutzabdeckungen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar Soft Starter ATS490 |
| Produkt- oder Komponententyp | Sanftanlasser |
| Produktbestimmung | Asynchronmotoren |
| Produktspezifische Anwendung | Prozesse und Infrastrukturen |
| Kurzbezeichnung des Geräts | ATS490 |
| Anzahl der Netzphasen | 3 Phasen |
| Nutzungskategorie | AC-3A AC - 53 A |
| Ue power supply voltage | 208...690 V AC (-15 - +10 %) |
| power supply frequency | 50 - 60 Hz -20 - +20 % |
| Nennbetriebsstrom Ie | Normalbetrieb: 480 A in line (bei <40 °C) |
| Service factor at Ie | 100 |
| rated current in heavy duty | 410 A bei 40 °C für Schwerlastbetrieb |
| Drehmomentsteuerung | Richtig |
| Schutzart (IP) | IP00 |
| Motorleistung (kW) | 132 kW bei 230 V in der Motorversorgungsleitung Normalbetrieb 250 kW bei 400 V in der Motorversorgungsleitung Normalbetrieb 250 kW bei 440 V in der Motorversorgungsleitung Normalbetrieb 315 kW bei 500 V in der Motorversorgungsleitung Normalbetrieb 315 kW bei 525 V in der Motorversorgungsleitung Normalbetrieb 400 kW bei 660 V in der Motorversorgungsleitung Normalbetrieb 500 kW bei 690 V in der Motorversorgungsleitung Normalbetrieb 110 kW bei 230 V in der Motorversorgungsleitung Schwerlastbetrieb 220 kW bei 400 V in der Motorversorgungsleitung Schwerlastbetrieb 220 kW bei 440 V in der Motorversorgungsleitung Schwerlastbetrieb 250 kW bei 500 V in der Motorversorgungsleitung Schwerlastbetrieb 250 kW bei 525 V in der Motorversorgungsleitung Schwerlastbetrieb 355 kW bei 660 V in der Motorversorgungsleitung Schwerlastbetrieb 400 kW bei 690 V in der Motorversorgungsleitung Schwerlastbetrieb 250 kW bei 230 V in die Dreieckschaltung des Motors Normalbetrieb 355 kW bei 400 V in die Dreieckschaltung des Motors Normalbetrieb 220 kW bei 230 V in die Dreieckschaltung des Motors Schwerlastbetrieb 315 kW bei 400 V in die Dreieckschaltung des Motors Schwerlastbetrieb |
| Motorleistung (HP) | 150 hp bei 208 V Normalbetrieb 350 hp bei 460 V Normalbetrieb 400 hp bei 575 V Normalbetrieb 125 hp bei 208 V Schwerlastbetrieb 150 hp bei 230 V Schwerlastbetrieb 300 hp bei 460 V Schwerlastbetrieb 350 hp bei 575 V Schwerlastbetrieb |
| mit Sicherheitsfunktion Safe torque off (STO) | Richtig |
| Safe Torque Off (STO) | STO (Safe Torque Off) Sicher abgeschaltetes Drehmoment: SIL 1 conforming to IEC 61508 STO (Safe Torque Off) Sicher abgeschaltetes Drehmoment: PL c/category 2 conforming to ISO 13849 |
| Cybersecurity functions | Richtig |
| Cybersecurity level and standard | Security level (SL) 1 entspricht IEC 62443-4-2 |
| Kommunikationsprotokoll | Modbus, seriell Modbus TCP/EtherNet/IP |
| Optionskarte | Kommunikationsmodul für CANopen Daisy Chain Kommunikationsmodul für CANopen Sub-D Kommunikationsmodul für CANopen Open Style Kommunikationsmodul für Profibus DP V1 Kommunikationsmodul für Profinet |
Zusatzmerkmale |
| Geräteanschluss | In der Motorversorgungsleitung Inside delta |
| Overload current profile | 400 % Ie for 13 s |
| Lastfaktor | 50 % |
| Operating cycles/hour | 10 cyc/h |
| [Us] control circuit voltage | 110 - 230 V AC 50 - 60 Hz -15 - +10 % |
| Scheinleistung | 280 VA |
| integrierter Motorüberlastungsschutz | Richtig |
| motor thermal protection class | Klasse 10E |
| Schutzart | Phasenausfall: mains Thermischer Schutz: Starter Thermischer Schutz: Motor Stromüberlastung: Motor Motor underload: Motor Excessive acceleration time: Motor Motor phase loss detection: Motor Protection against line phase inversion: mains External thermal protection: Motor Protection delta inside wiring: Starter Kurzschluss zwischen Motorphase und Erde: Motor |
| current limiting %In (5 x Ie maximum) | 150…700 % |
| Spezifikation des Nennstroms und des Stromverlusts | 480 A |
| Verlustleistung stromunabhängig | 19 W |
| Verlustleistung pro Gerät stromabhängig | 108 W |
| Power loss during starting | 6212 W during starting at 40 °C at 400% Ie |
| Normen | EN/IEC 60947-4-2 UL 60947-4-2 IEC 60664-1 |
| Produktzertifizierungen | CE cULus UKCA RCM CCC DNV ATEX EAC KC |
| Beschriftung | CE CULus UKCA RCM CCC ATEX EAC KC |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anzahl diskrete Eingänge | 5 |
| Digitaler Eingang | (DI1) Digitaleingang, 4,4 kOhm (DI2) Digitaleingang, 4,4 kOhm (DI3) Digitaleingang, 4,4 kOhm (DI4) Digitaleingang, 4,4 kOhm (STO) Digitaleingang, > 1 kOhm |
| Kompatibilität der Eingänge | DI1: Diskreter Eingang Level 1 SPS entspricht EN/IEC 61131-2 DI2: Diskreter Eingang Level 1 SPS entspricht EN/IEC 61131-2 DI3: Diskreter Eingang Level 1 SPS entspricht EN/IEC 61131-2 DI4: Diskreter Eingang Level 1 SPS entspricht EN/IEC 61131-2 STO: Diskreter Eingang Level 1 SPS entspricht EN/IEC 61131-2 |
| digitaler Logikeingang | Digital input DI1 bei Status 0: 0 - < 5 V und <lt/>= 2 mA bei Status 1: <gt/> 11 V, >= 5 mA Digital input DI2 bei Status 0: 0 - < 5 V und <lt/>= 2 mA bei Status 1: <gt/> 11 V, >= 5 mA Digital input DI3 bei Status 0: 0 - < 5 V und <lt/>= 2 mA bei Status 1: <gt/> 11 V, >= 5 mA Digital input DI4 bei Status 0: 0 - < 5 V und <lt/>= 2 mA bei Status 1: <gt/> 11 V, >= 5 mA Digital input STO bei Status 0: 0 - < 5 V und <lt/>= 2 mA bei Status 1: <gt/> 11 V, >= 5 mA |
| Relaisausgangsnummer | 3 |
| Relais-Ausgangstyp | Relaisausgänge R1A, R1C nein Relaisausgänge R2A, R2C nein Relaisausgänge R3A, R3C nein |
| Min. Schaltstrom | 100 mA bei 12 V DC für Relaisausgänge |
| Max. Schaltstrom | Relaisausgänge 2 A / 250 V AC for AC-15 100000 Zyklen following IEC 60947-5-1 Relaisausgänge 2 A / 30 V DC for DC-13 150000 Zyklen following IEC 60947-5-1 |
| Anzahl diskrete Ausgänge | 2 |
| Diskreter Ausgangstyp | Programmierbarer digitaler Ausgang DQ1 <lt/>= 30 V 100 mA Programmierbarer digitaler Ausgang DQ2 <lt/>= 30 V 100 mA |
| Authentifizierung | Offener Kollektor Level 1 SPS entspricht IEC 65A-68 |
| Anzahl der Analogeingänge | 1 |
| Messeingänge | AI1/PTC1 : PTC/PT 100/PT 1000/KTY84 temperature probe PTC2 : PTC/PT 100/PT 1000/KTY84 temperature probe PTC3 : PTC/PT 100/PT 1000/KTY84 temperature probe |
| Anzahl der Analogausgänge | 1 |
| Typ des Analogausgangs | Stromausgang AQ1 : 0 - 20 mA/4 - 20 mA , impedance< 500 Ohm Ausgangsspannung AQ1 : 0 - 10 V , impedance> 470 Ohm |
| Kommunikationsprotokoll | Modbus, seriell Modbus TCP/EtherNet/IP |
| Anschlusstyp | 1 RJ45 for connecting Modbus serial 1 RJ45 for connecting Modbus TCP/EtherNet/IP |
| Physikalische Schnittstelle | 2-Draht- RS 485 100-BASE-TX category 5 or industrial Ethernet |
| Übertragungsrahmen | RTU TCP/UDP |
| Übertragungsgeschwindigkeit | 4.8…38.4 kbps 100 BASE TX |
| Datenformat | 8 bits, configurable odd, even or no parity 1or 2 stop |
| Anzahl der Adressen | 0…247 für Modbus, seriell |
| Zugriffsmethode | Slave Modbus, seriell |
| Polarisierungsart | Keine Impedanz für Modbus, seriell |
| Anzeigebildschirm verfügbar | Richtig |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Höhe | 455 mm |
| Breite | 304 mm |
| Tiefe | 300 mm |
| Produktgewicht | 28 kg |
| internal bypass | Richtig |
| Funktion verfügbar | Vorheizung Entrauchung Zweiter Motorsatz Deceleration with torque control Braking Boost Line contactor control Reverse contactor control Anti-jam Jog Borehole pump starting Condition monitoring Stromüberwachung Cybersecure Firmware-Update |
| material declaration | Richtig | Montage |
| Elektromagnetische Verträglichkeit | Leitungsgebundene und abgestrahlte Emissionen Level A entspricht IEC 60947-4-2 Gedämpfte oszillierende Wellen Level 3 entspricht IEC 61000-4-18 Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2 Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4 Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3 Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5 Störfestigkeit für leitungsgebundene durch HF-Felder verursachte Interferenz Level 3 entspricht EN/IEC 61000-4-6 |
| Verschmutzungsgrad | Stufe 3 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| [Ui] Bemessungs-Isolationsspannung | 690 V |
| Umweltklasse (während des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3 Klasse 3S3 gemäß IEC 60721-3-3 |
| Umgebungstemperatur bei Betrieb | -25…40 °C (ohne Leistungsreduzierung) 40…60 °C (with current derating of 1 % per °C above 40 °C) |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Umgebungslufttemperatur beim Transport | -40…70 °C |
| Betriebshöhe | <= 2.000 m ohne Leistungsreduzierung > 2000...4800 m with current derating 1 % per 100 m above 2000 m |
| Relative Luftfeuchtigkeit | 5…95 % ohne Kondensation oder Tropfwasser entspricht EN/IEC 60068-2-3 |
| Max. Durchbiegung unter Rüttelbelastung (während des Betriebs) | 1,5 mm bei 2 - 13 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während der Lagerung) | 1,75 mm bei 2 - 9 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während des Transports) | 1,75 mm bei 2 - 9 Hz |
| Max. Beschleunigung unter Rüttelbelastung (während des Betriebs) | 1 gn at 13…200 Hz |
| Max. Beschleunigung unter Rüttelbelastung (während der Lagerung) | 1 gn at 9…200 Hz 1.5 gn at 200…500 Hz |
| Max. Beschleunigung unter Rüttelbelastung (während des Transports) | 1 gn at 9…200 Hz 1.5 gn at 200…500 Hz |
| Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 15 gn at 11 ms |
| Max. Beschleunigung unter Stoßbelastung (während der Lagerung) | 10 gn at 11 ms |
| Max. Beschleunigung unter Stoßbelastung (während des Transports) | 10 gn at 11 ms | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 39,500 cm |
| VPE 1 Breite | 42,000 cm |
| VPE 1 Länge | 58,000 cm |
| Verpackungsgewicht (Lbs) | 40,000 kg |
| VPE 2 Art | P06 |
| VPE 2 Menge | 2 |
| VPE 2 Höhe | 67,400 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 84,500 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| SCIP-Nummer | Ee8571a3-ff67-4048-b02f-625b529e64e2 |
|
Quecksilberfrei
|
Ja |
| PVC-frei | Ja |
| Rücknahme | Ja |
| Total lifecycle Carbon footprint | 5 240 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 5240 |
| Carbon footprint of the manufacturing phase [A1 to A3] | 515.6116659383605 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 516 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 7.397142502879543 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 7 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 9.746973643254218 |
| CO₂-Fußabdruck der Installationsphase [A5] | 10 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 4641.706025250372 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 4 642 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 65.88132628918824 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 66 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 85 |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=ATS490C48Y_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Austauschbare Batterie | Ja |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=ATS490C48Y_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
