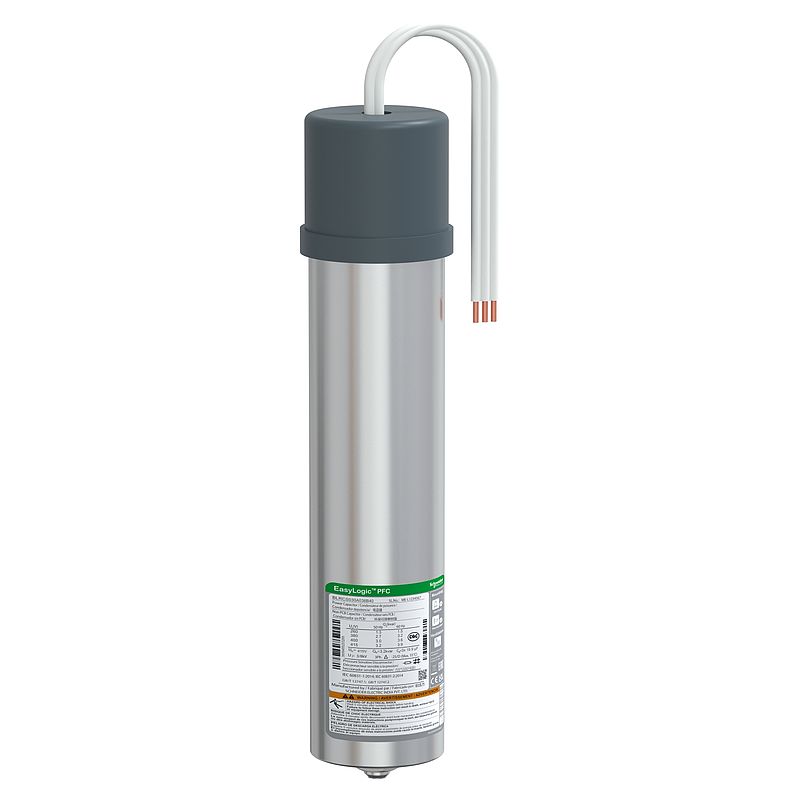

VarplusCan SDuty-Kondensator, 3/3,6 kvar, 400 V, 50/60Hz
BLRCS030A036B40
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Technical Drawing
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Funktionen Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EasyLogic |
| Produktname | EasyLogic PFC Capacitor |
| Produkt- oder Komponententyp | Standardbetriebskondensator |
| Netzwerkfrequenz | 50/60 Hz |
| Name der Reihe | EasyLogic PFC-Kondensator |
| Oberschwingungsgehalt im Netz | <= 10 % |
| Elektrische Parameter | 2,7 kvar 380 V 50 Hz 3,2 kvar 380 V 60 Hz 3 kvar 400 V 50 Hz 3,6 kvar 400 V 60 Hz 3,2 kvar 415 V 50 Hz 3,9 kvar 415 V 60 Hz |
| Max. zulässige Spannung | 1,1 x Un (8 Stunden über 24 Stunden) |
| Dauerüberstromfestigkeit | 1,5 x In |
| Bemessungsspannung | 380…415 V AC 50/60 Hz | Zusatzmerkmale |
| Dielektrische Verluste | < 0,2 W/kvar |
| Leistungsverluste | < 0,5 W/kVAr |
| Kondensator-Toleranz | -5 % bis 10 % |
| Spannungsprüfung | 2,15 x Un AC zwischen den Klemmen für 10 s <= 660 V - 3 kV AC zwischen Klemme und Behälter für 10 s >= 660 V - 6 kV AC zwischen Klemme und Behälter für 10 s |
| Einschaltstrom | 200 x In |
| Max. Schaltvorgang pro Jahr | 5000 |
| Lebensdauer in Stunden | 100000 h |
| Dielektrisches Material | Metallisierte Polypropylenfolie mit Zn/Al-Legierung, |
| Imprägnierungsmaterial | Nicht-PCB weiches PUR-Harz Biologisch abbaubar |
| Installationstyp | Innenmontage |
| Anschlüsse - Klemmen | Doppelte Faston-Klemme |
| Montagemodus | Vertikal |
| Durchmesser | 50 mm |
| Höhe | 245 mm |
| Produktgewicht | 0,7 kg | Montage |
| Normen | IEC 60831-1 IEC 60831-2 |
| Schutzart (IP) | IP20 |
| Betriebshöhe | 2.000 m |
| Temperaturklasse | D |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Relative Luftfeuchtigkeit | 95 % | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 26,000 cm |
| VPE 1 Breite | 28,000 cm |
| VPE 1 Länge | 10,000 cm |
| Verpackungsgewicht (Lbs) | 721,000 g |
| VPE 2 Art | S04 |
| VPE 2 Menge | 9 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 11,799 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Nein |
| Eingesparte und vermiedene Produktbeiträge | Ja |
| Sustainable packaging | Ja |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=BLRCS030A036B40_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=BLRCS030A036B40_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
11 Dokumente
BLRCS030A036B40 EU-RoHS-Erklärung
 03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| EasyLogic PFC Capacitor, 3/3.6 kvar - 400V - 50/60Hz - CAD 15/03/25 · CAD | 0,2 MB | Download |
| DoC condes 230-800V 15/03/25 · Declaration of conformity | 1,0 MB | Download |
| Low Voltage Power Factor Correction Components - Catalogue 2022
15/03/25 · Catalog |
18,2 MB | Download |
| Three Phase EasyCan/VarPlus Can capacitor Limits of Guarantee 15/03/25 · Instruction sheet | 1,5 MB | Download |
| Three Phase EasyLogic PFC/PowerLogic PFC Capacitor-Instruction sheet 15/03/25 · Instruction sheet | 48,1 MB | Download |
| CAD Easy cam & Varpluscam Technical drawings 15/03/25 · Technical Drawing | 0,1 MB | Download |
| CE_LV PFC Capacitor declaration of conformity 15/03/25 · Declaration of conformity | 0,6 MB | Download |
| VarPlus Can / EasyCan CAPACITOR - 3D CAD 15/02/25 · CAD | 0,2 MB | Download |
| BLRCS030A036B40 REACh-Erklärung
23/10/24 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| EasyLogic PFC 15/09/24 · Environmental Disclosure | 0,4 MB | Download |
