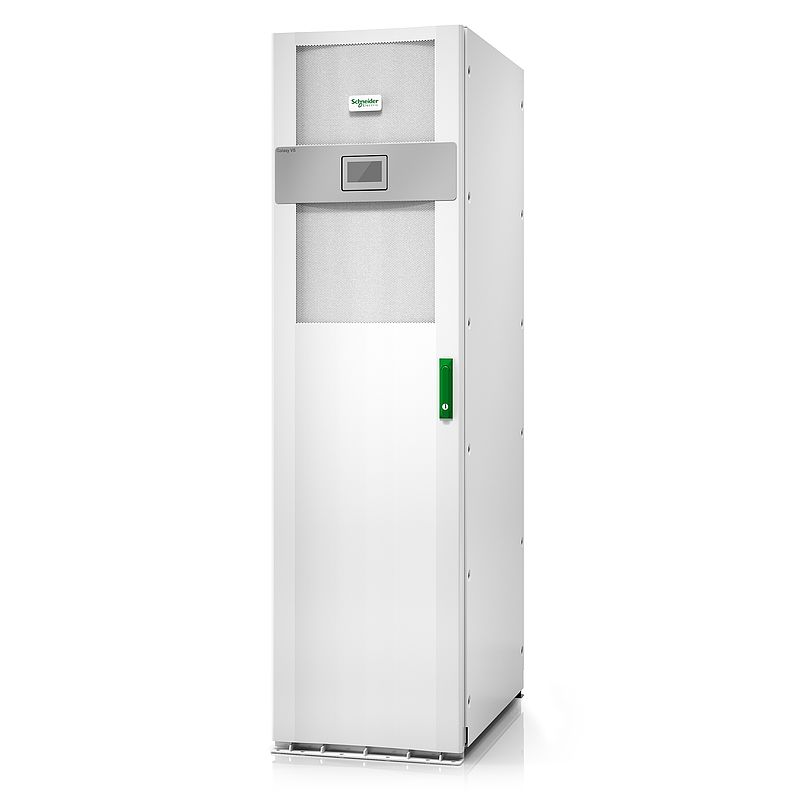

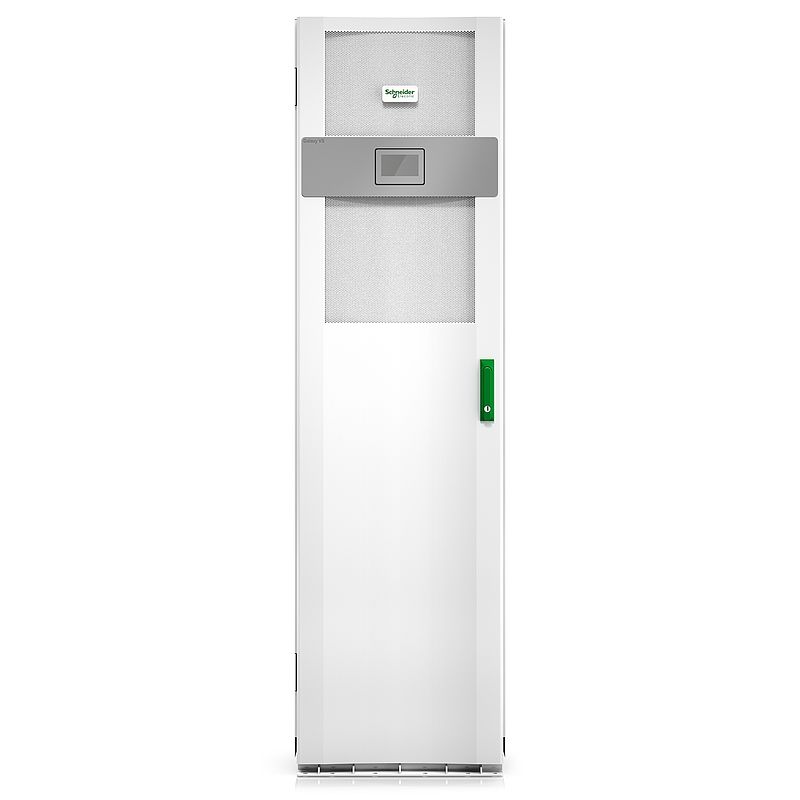

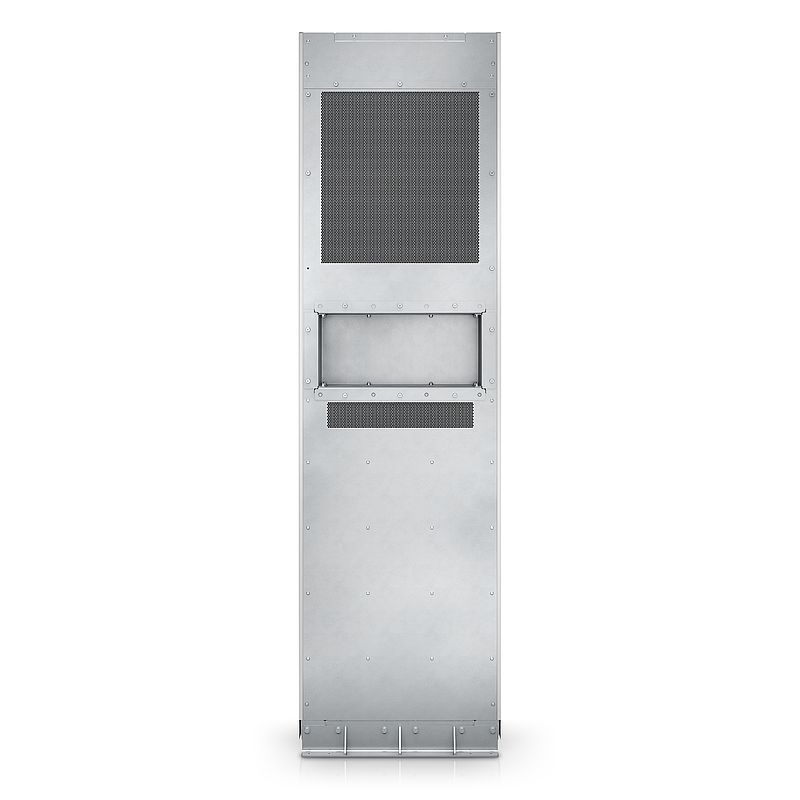

Galaxy VS USV, 80 kW, 400 V für bis zu 5 interne intelligente modulare Batteriestränge mit 9 Ah, Start-up 5 x 8
GVSUPS80K0B5HS
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Specification guide
|
Download |
|
Brochure
|
Download |
|
BIM Model
|
Download |
|
User guide
|
Download |
|
Certificate of Origin
|
Download |
|
Declaration of conformity
|
Download |
|
Catalog
|
Download |
|
Firmware
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
: Kompatible Produkte
(6)
: Kompatible Produkte
(6)
: Kompatible Produkte
(6)
: Kompatible Produkte
(6)
: Kompatible Produkte
(6)
Batterien: Kompatible Produkte
Batterien (6)
: Kompatible Produkte
(6)
Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | Ein hocheffizientes, einfach zu implementierendes, dreiphasiges und unterbrechungsfreies Netzteil (USV) mit 80 kW und 400 V für erstklassigen Stromversorgungsschutz und niedrige Gesamtbetriebskosten am Netzwerkrand, in kleinen und mittleren Datacentern sowie für eine kritische Infrastruktur in gewerblichen und industriellen Anwendungen. Diese USV wurde für bis zu 5 intelligente Batteriestränge mit hoher Kapazität konzipiert, wird jedoch ohne Batterien geliefert. So kann sie mit den entsprechenden Batteriemodulen leicht für verschiedene Autonomiezeiten angepasst werden. Beinhaltet Start-up-Service 5 x 8. | Hauptmerkmale |
| Main input voltage | 380 V |
| Other input voltage | 380 V 415 V |
| Output voltage | 380 V |
| Other output voltage | 380 V |
| Rated power in W | 80 kW |
| Rated power in VA | 80 kVA |
| Input frequency | 40 - 70 Hz |
| Efficiency at full load | 340 - 460 V 400 V |
| Maximum input current | 144 A |
| Max short time withstand current | 65 kA |
| Input harmonic distortion | Weniger als 3 % bei Volllast |
| Load power factor | Von 0,7 kapazitiv bis 0,7 induktiv ohne leistungsreduzierung |
| Cos phi | 0,99 |
| Maximum configurable power in W | 80 kW |
| Harmonic distortion | Weniger als 3 % |
| Output frequency | 50 Hz Netzsynchronisation 60 Hz Netzsynchronisation |
| Crest factor | 2,5 |
| Waveform type | Sinuswelle |
| Output voltage tolerance | +/-5 % nach 2 ms +/-1 % nach 50 ms |
| Output harmonic distortion | < 1% linear load and < 3% non-linear load |
| Output overload operation | 10 Minuten bei 125 % und 60 Sekunden bei 150 % |
| Bypass type | Integrierter statischer Bypass |
| Maximum configurable power in VA | 80 kVA |
| Main input voltage | 415 V |
| Output voltage | 400 V | Batterien und Überbrückungszeit |

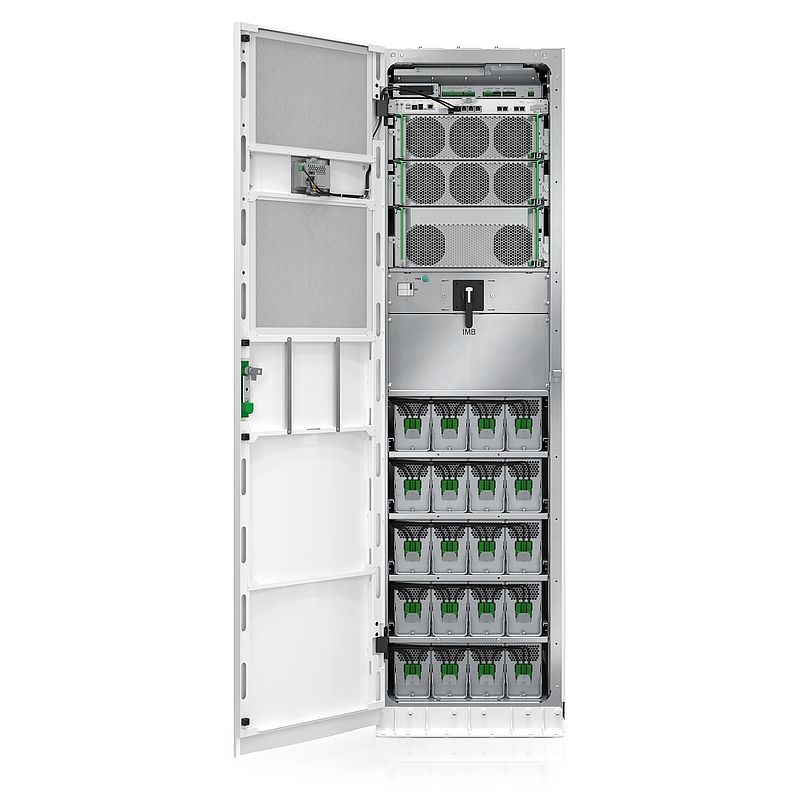

| Battery type | Interne modulare Batterie |
| Battery voltage | 480 V |
| Discharge battery voltage | 384 V | Zusatzmerkmale |
| Provided equipment | Staubfilter Installationshandbuch Integriertes Netzwerkmanagement Inbetriebnahme-Service Vorbereitet für EcoStruxure |
| Redundant | No |
| Color | Weiß |
| Height | 197 cm |
| Width | 55 cm |
| Depth | 84,7 cm |
| Product weight | 296 kg |
| USB compatible | No |
| Max current discharge | 217 A |
| Control panel | LCD-Benutzeroberfläche mit Touchscreen |
| Range of product | Galaxy VS |
| Product or component type | Unterbrechungsfreie Stromversorgung |
| Battery type | Blei-Säure internal sold separately |
| UPS connectivity | Embedded network management card 4 |
| Color | Weiß | Montage |
| Standard | IEC 62040-2 |
| Ambient air temperature for operation | 0…40 °C |
| Relative humidity | 0…95 % nicht kondensierend |
| Operating altitude | 0 - 3.300 ft |
| Ambient air temperature for storage | -15…40 °C |
| Storage relative humidity | 10…80 % nicht kondensierend |
| Storage altitude | 0…3048 m |
| Acoustic level | 65 dBA |
| IP protection | IP20 |
| Heat dissipation | 9263 Btu/h | Verpackungseinheiten |
| Verpackungsgewicht (Lbs) | 250 kg |
| VPE 1 Höhe | 208,2 cm |
| VPE 1 Breite | 101 cm |
| VPE 1 Länge | 75,5 cm |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 12 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 7547f066-9302-46d9-96e9-461928dd6901 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| CO2 Fußabdruck am Ende der Betriebsdauer | Energieeffizientes Produkt |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Total lifecycle Carbon footprint | 83 513 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 7743.177989508821 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 7 743 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 326.7640545136006 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 327 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 76.03072477786819 |
| CO₂-Fußabdruck der Installationsphase [A5] | 76 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 73717.22185821141 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 73 717 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1649.352435294034 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 1 649 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 83513 |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=GVSUPS80K0B5HS_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=GVSUPS80K0B5HS_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Recyclingfähigkeitspotential in % | 42 |
| Austauschbare Batterie | Ja |
