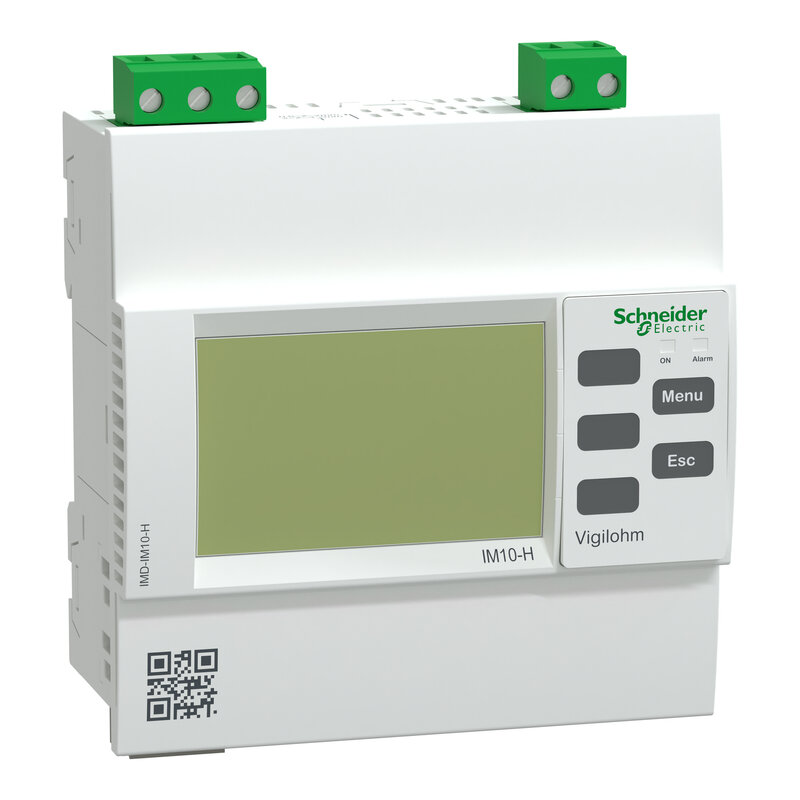

Vigilohm Isolationsüberwachungsgerät IM10-H 110 - 230VAC für Krankenhaus
IMD-IM10-H
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Other technical guide
|
Download |
|
Safety Data Sheet (SDS or MSDS)
|
Download |
|
Technical illustration
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Specification sheet
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Funktionen: Kompatible Produkte
Funktionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Vigilohm |
| Kurzbezeichnung des Geräts | IM10-H |
| Produkt- oder Komponententyp | Isolationsüberwachungsgerät |
| Type of IMD | AC IMD |
| Erdungssystem | IT |
| Application | Group II medical premise Krankenhaus |
| Stromkreistyp | Steuerkreis |
| Type of network | 1P + N | Zusatzmerkmale |
| Konfigurierbare Filterzeit | 1 µs |
| [tA] Antwortzeit | 0.8 s 1/5th of set filtering time 8 s 1/5th of set filtering time 32 s 1/5th of set filtering time |
| Displaytyp | LCD-Anzeige |
| Angezeigte Informationen | Resistance value |
| Benutzersprache | Italienisch Spanisch Chinesisch Russisch Englisch Portugiesisch Deutsch Französisch |
| Anschlüsse - Klemmen | Abnehmbare Schraubklemmleiste 0,2…2,5 mm² | Montage |
| Schutzart (IP) | Vorderseite: IP52 Rückseite: IP20 |
| Umgebungseigenschaften | Feuchte Wärme, außerhalb Betrieb entspricht IEC 60068-2-30 Feuchte Wärme, bei Betrieb entspricht IEC 60068-2-56 Salznebel entspricht IEC 60068-2-52 Long-term storage class 1K22 entspricht IEC 60721-3-1 Transport class 2K11 entspricht IEC 60721-3-2 Stationary use at weather protected locations class 3K24 entspricht IEC 60721-3-3 |
| Mechanical characteristic | Long-term storage class 1M11 entspricht IEC 60721-3-1 Transport class 2M4 entspricht IEC 60721-3-2 Stationary use class 3M11 entspricht IEC 60721-3-3 |
| Betriebshöhe | <= 3.000 m |
| Relative Luftfeuchtigkeit | 0…92 % |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Abmessungen |
| Montagemodus | Flächenbündig (Platte) Aufsteckbar (DIN-Schiene) |
| Material | Thermoplastisch |
| Installationstyp | Innenraum |
| Produktgewicht | 0,25 kg |
| Abmessungen des Ausschnitts | 92.4 x 92.4 mm |
| Höhe | 110 mm |
| Breite | 96 mm |
| Tiefe | 59 mm | Eingang |
| Netzspannung | 0…230 V - AC bei 50/60 Hz (Gerät an Nullleiter angeschlossen) 0…230 V - DC |
| Messwerttyp | Netzwerk-Isolationswiderstand, Bereich: 1 kOhm - 10 MOhm, Präzision:+/- 5 % |
| interne Impedanz | 141 kOhm bei 2,5 Hz | Konformität |
| Verschmutzungsgrad | 2 |
| Standards | IEC 61010-1 IEC 61557-8 IEC 60364-7-710 IEC 61326-2-4 UL 61010-1 |
| Produktzertifizierungen | EAC BV CE DNV EU-RO MR TA |
Kommunikation & Management |
| Lokale Signalisierung | Grün Anzeigeleuchte: Zufriedenstellender Isolationswiderstand Orange hörbare und sichtbare Alarme: Unter Störungsschwelle |
| Schwellwerteinstellung | Alarm: 50 - 500 kOhm |
| [tA] Antwortzeit | <= 1 s |
| Self-test | Manuell Automatischer Test |
| Self-test communication | HMI: Testberichte Dry contact: Testberichte |
| Ausgangskontakt | 1 Wechslerkontakt Standard oder ausfallsicher |
| Ausschaltvermögen | 250 V - AC bei 6 A 48 V - DC bei 1 A 12 - 24 V - DC bei 6 A |
| Kommunikationsprotokoll | - | Unterstützte Hardware |
| Produktkompatibilität | Automatic fault locator | Leistungsanforderungen |
| [UH,nom] Bemessungs-Betriebsspannung | 110 - 230 V AC 50/60 Hz Toleranz: ± 15 % 125-250 V DC Toleranz: ± 15 % |
| Leistungsaufnahme in VA | 12 VA |
| Überstromschutz | 2 A | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 10,5 cm |
| VPE 1 Breite | 13,5 cm |
| VPE 1 Länge | 16,5 cm |
| Verpackungsgewicht (Lbs) | 426 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 8 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 4,075 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Recyclingfähigkeitspotential in % | 6 |
| Total lifecycle Carbon footprint | 368 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 94.28024529529898 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 94 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.11842115486463904 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.23994734202706003 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.2 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 272.7093952977769 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 273 kg CO2 eq. |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.5772589429670315 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.6 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 368 |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Nein |
| SCIP-Nummer | C60f937c-f0cd-469b-9614-ee23abf8d5dc |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=IMD-IM10-H_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=IMD-IM10-H_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Rücknahme | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
