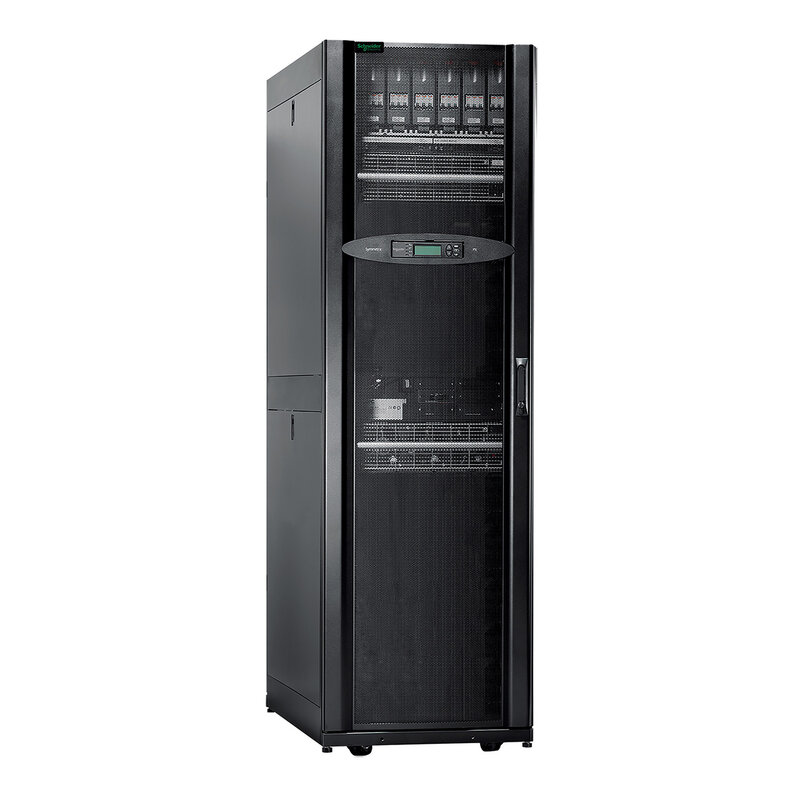

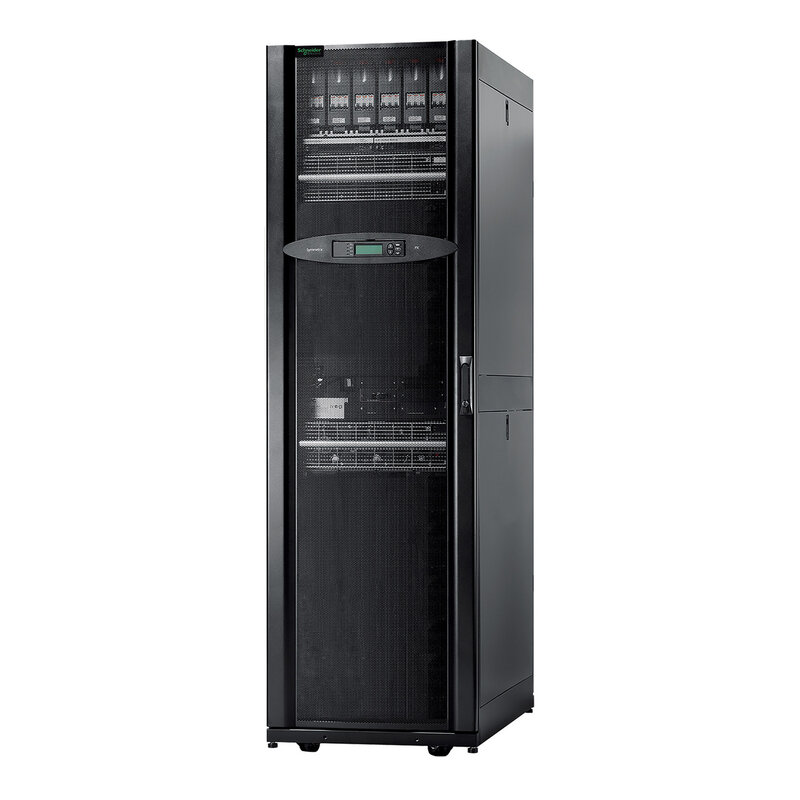

Symmetra PX 16 kW, All-in-One, skalierbar bis 48 kW, ohne Batterien, 400 V
SY16K48H-PDNB
Hauptdokumente
 Produktdatenblatt |
Download |
|
Application Notes
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
Certificate of Origin
|
Download |
|
User guide
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Smart Slots: Kompatible Produkte
Smart Slots (1)
: Kompatible Produkte
(5)
: Kompatible Produkte
(5)
: Kompatible Produkte
(5)
: Kompatible Produkte
(5)
Leistungsmodule: Kompatible Produkte
Leistungsmodule (1)
Schnittstellen-Anschlüsse: Kompatible Produkte
Schnittstellen-Anschlüsse (8)
: Kompatible Produkte
(5)
Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | Kompaktes Einzelsystem mit skalierbarer Ausgangsleistung, Autonomiezeit und Stromverteilung. Bei steigenden Datacenter-Anforderungen kann die Kapazität dieser dreiphasigen Hochleistungs-USV auf 48 kW/48 kVA erweitert werden. Geeignet für kleine und mittlere Datencenter. Für die Verwendung mit externen Batterien eines anderen Herstellers oder internen modularen Batterien mit langer Lebensdauer (SYBT9-B4LL). |
| Lieferzeit | Versand erfolgt normalerweise innerhalb von drei Wochen | Hauptmerkmale |
| Haupteingangsspannung | 400 V AC 3 Phasen 380 V AC 3 Phasen 415 V AC 3 Phasen |
| Eingangsspannung | 380 V 400 V 415 V |
| Ausgangsspannung | 400 V AC 3 Phasen 380 V AC 3 Phasen 415 V AC 3 Phasen |
| Ausgangsspannung | 380 V 400 V 415 V |
| Bemessungsleistung in W | 16000 W |
| Nennleistung in VA | 16000 VA |
| Typ des Ausgangssteckers | Fest verdrahtet 5-adrig (3P + N + E) for 1 zone(s) |
| Netzwerkfrequenz | 40 - 70 Hz |
| Anzahl der Eingangsanschlüsse | 1 fest verdrahtet 5-adrig (3P + N + E) |
| Eingangsspannungsgrenzen | 340 - 477 V |
| Max. Eingangsstrom | 33 A |
| Max. Schaltstrom | 100 A |
| Max. Kurzschlussfestigket (Icw) | 30 kA |
| Oberschwingungsverzerrung am Eingang | Weniger als 5 % bei Volllast |
| Eingangsschutztyp | GL-Sicherung |
| Leistungsfaktor der Last | 0,5 voreilend bis 0,5 nacheilend |
| Cos phi | 0,99 |
| Max. konfigurierbare Leistung in W | 48000 W |
| Oberschwingungsverzerrung | Weniger als 2 % |
| Ausgangsfrequenz | 50/60 Hz +/-3 Hz benutzerdefinierbar +/-0,1 Netzsynchronisation 50 Hz +/-0,1 % für 50 Hz Nominal nicht synchronisiert 60 Hz +/-0,1 % für 60 Hz Nominal nicht synchronisiert |
| USV-Typ | Online-Doppelwandlung |
| Wellentyp | Sinuswelle |
| Toleranz der Ausgangsspannung | +/-1 % statisch und +/-5 % bei 100 % Lastsprung |
| Oberschwingungsverzerrung am Ausgang | < 2% for 0 to 100% linear load and < 6% for full non-linear load |
| Überlastbetrieb des Ausgangs | 10 Minuten bei 125 % und 60 Sekunden bei 150 % |
| Erforderlicher Ausgangsstromschutz | 100 A |
| Bypass-Typ | Integrierter statischer Bypass |
| Max. konfigurierbare Leistung in VA | 48000 VA | Batterien und Überbrückungszeit |
| Batterietyp | Externes Batteriesystem | Zusatzmerkmale |
| Geliefertes Zubehör | Netzwerkmanagement-Karte Inbetriebnahme-Service |
| Konfiguration der Bypass-Verdrahtung | 5 Leiter (3 PH + N + PE) |
| Toleranz Bypass-Spannung | +/-10 % einstellbar von +/-4/6/8 bis 10 % |
| Max. Bypass-Eingangsstrom | 80 A |
| Bypass-Stromschutz | 80 A |
| Redundant | No |
| Höhe | 199,1 cm |
| Breite | 60 cm |
| Tiefe | 107 cm |
| Produktgewicht | 341 kg |
| USB-kompatibel | No |
| Zusätzliche Informationen | Konfigurierbar für 380, 400 oder 415 V 3-phasige Nennausgangsspannung |
| freie Steckplätze | 2 |
| Vorinstalliertes Gerät | Network management card with CAN |
| Bedienfeld | Multifunktions-LCD-Status- und Steuerkonsole |
| Notabschaltung | Ja |
| Battery type | Lead-acid external |
| UPS connectivity | Pre-installed network management card 3 | Montage |
| Normen | EN 50091-1 EN/IEC 62040-1-1 EN/IEC 62040-2 EN/IEC 62040-3 ISO 14001 ISO 9001 VFI-SS-111 |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 3.333 ft |
| Umgebungstemperatur bei Lagerung | -15…40 °C |
| Relative Feuchtigkeit bei Lagerung | 0…95 % |
| Aufbewahrungshöhe | 0…15240 m |
| Geräuschpegel | 61 dBA |
| Wärmeabgabe | 2573 Btu/h |
| Schutzart (NEMA) | NEMA 1 | Verpackungseinheiten |
| Verpackungsgewicht (Lbs) | 368 kg |
| VPE 1 Höhe | 214 cm |
| VPE 1 Breite | 121 cm |
| VPE 1 Länge | 84,8 cm |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 12 |
Nachhaltigkeit
Nachhaltigkeit
| SCIP-Nummer | F4c2965e-f80d-4830-8cd4-be926afb0f45 |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Rücknahme | Ja |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=SY16K48H-PDNB_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=SY16K48H-PDNB_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
