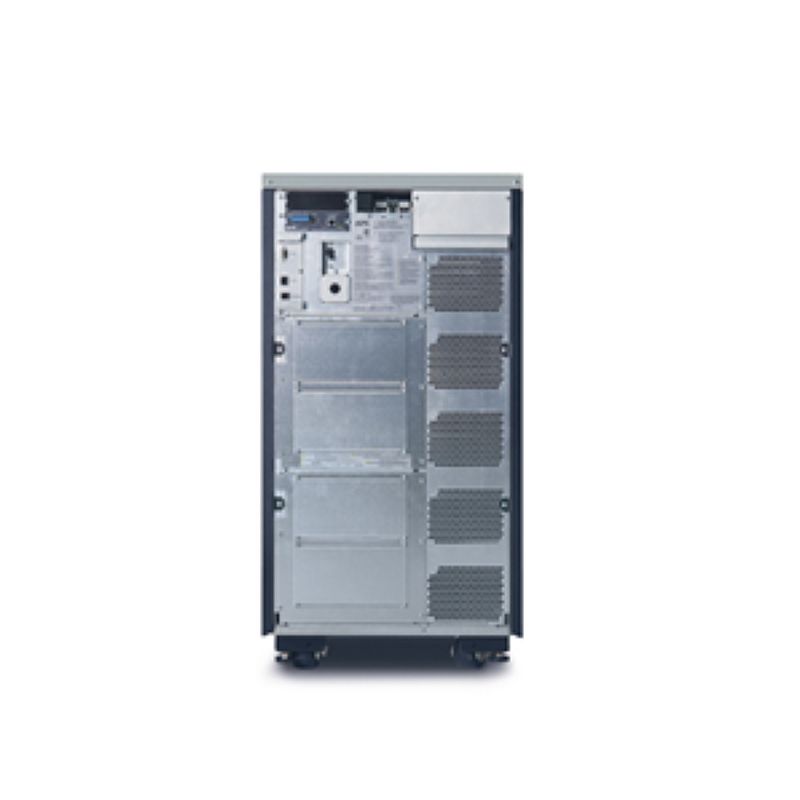

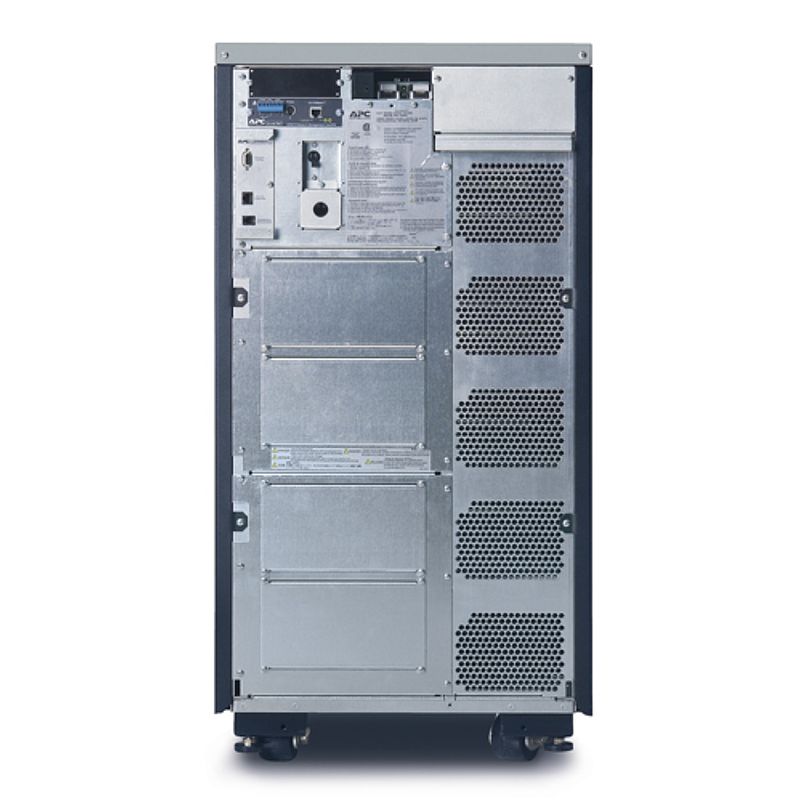

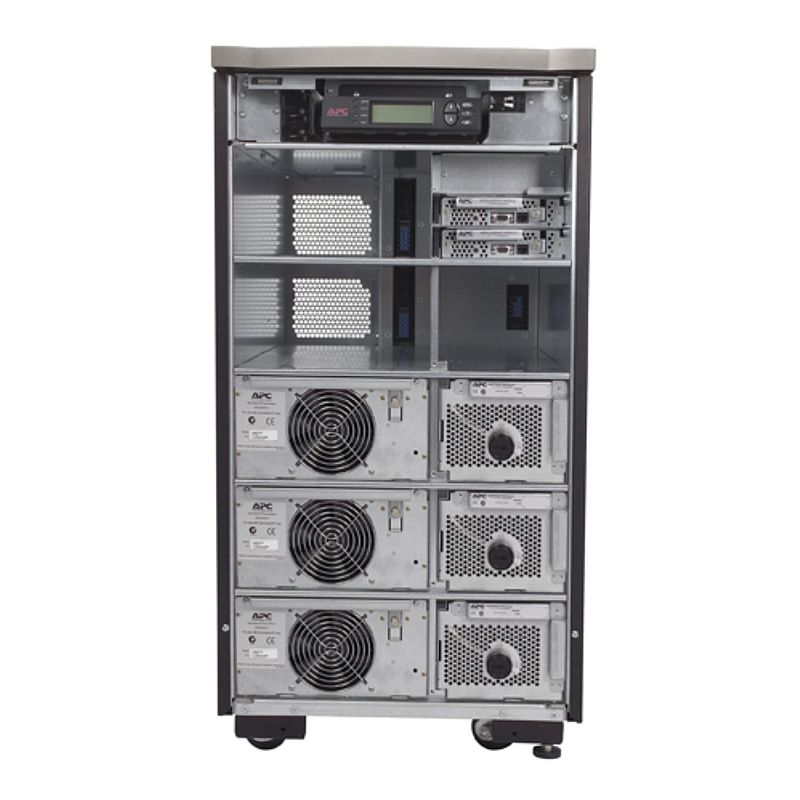

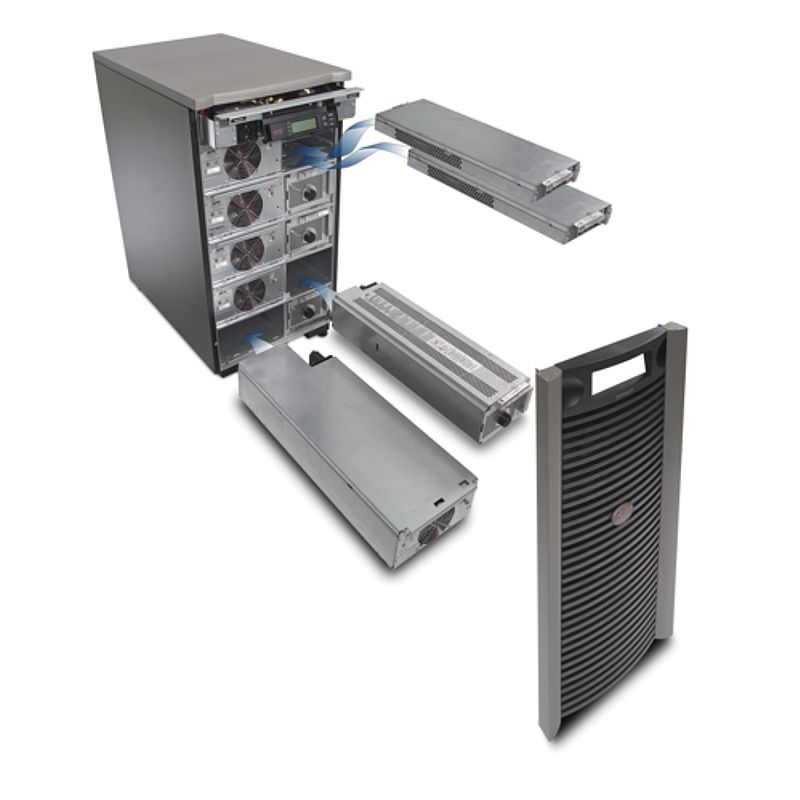

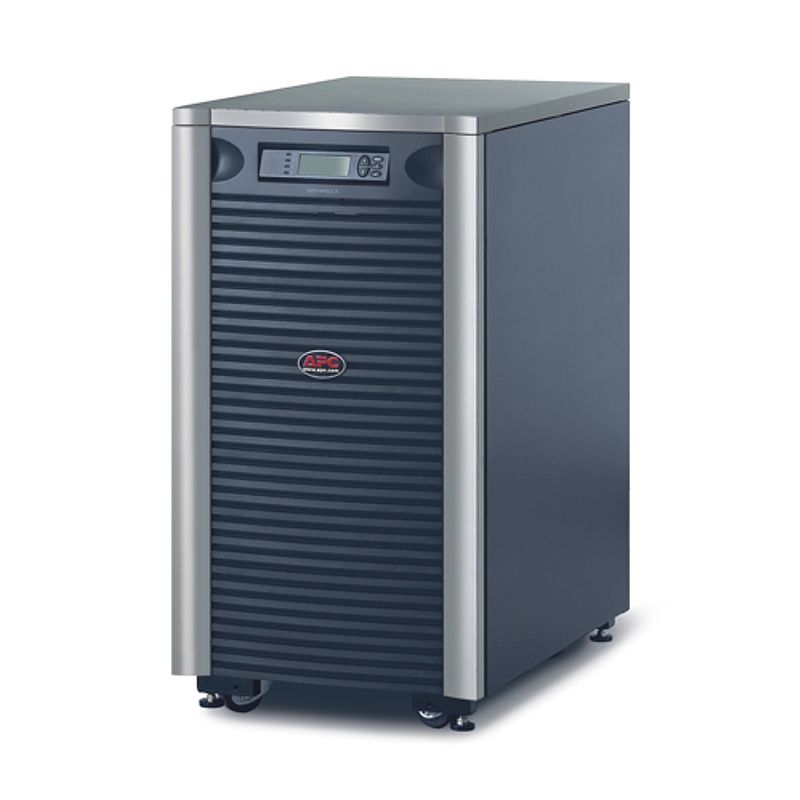

APC Symmetra LX 12kVA, skalierbar auf 16kVA N+1 Tower, 220/230/240 V oder 380/400/415V
SYA12K16I
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Warranty
|
Download |
|
Declaration of conformity
|
Download |
|
Technical Drawing
|
Download |
|
Specification guide
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
Firmware
|
Download |
|
Circularity Profile
|
Download |
|
Safety Data Sheet (SDS or MSDS)
|
Download |
|
Quick start guide
|
Download |
Dieses Produkt ist kompatibel mit
Battery Accessories: Kompatible Produkte
Battery Accessories (8)
Sensoren: Kompatible Produkte
Sensoren (2)
Service Bypass Panel Smart Slots: Kompatible Produkte
Smart Slots (1)
: Kompatible Produkte
(7)
: Kompatible Produkte
(7)
: Kompatible Produkte
(7)
: Kompatible Produkte
(7)
: Kompatible Produkte
(7)
: Kompatible Produkte
(7)
Leistungsmodule: Kompatible Produkte
Leistungsmodule (1)
PDUs Schnittstellen-Anschlüsse: Kompatible Produkte
Schnittstellen-Anschlüsse (7)
: Kompatible Produkte
(7)
Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | Nicht zur Verwendung durch Verbraucher bestimmt. Redundante Hochleistungs-USV mit skalierbarer Kapazität und Überbrückungszeit für beengte Serverräume sowie Sprach- und Datennetzwerke | Hauptmerkmale |
| Haupteingangsspannung | 220 V AC 1 Phase 400 V AC 3 Phasen 230 V AC 1 Phase 240 V AC 1 Phase 380 V AC 3 Phasen 415 V AC 3 Phasen |
| Eingangsspannung | 220 V 240 V 380 V 415 V |
| Ausgangsspannung | 220 V AC 1 Phase 230 V AC 1 Phase 240 V AC 1 Phase |
| Ausgangsspannung | 220 V 240 V |
| Bemessungsleistung in W | 8400 W |
| Nennleistung in VA | 12000 VA |
| Typ des Ausgangssteckers | Fest verdrahtet 3-adrig (H N + E) for 1 zone(s) |
| Netzwerkfrequenz | 45 - 65 Hz automatische Erfassung |
| Anzahl der Eingangsanschlüsse | 1 fest verdrahtet 3-adrig (1PH + N + G) 1 fest verdrahtet 5-adrig (3P + N + E) |
| Eingangsspannungsgrenzen | 155 - 276 V 290 - 480 V 3:1 |
| Oberschwingungsverzerrung am Eingang | Weniger als 7 % bei Volllast |
| Cos phi | 0,98 |
| Max. konfigurierbare Leistung in W | 11200 W |
| Oberschwingungsverzerrung | Weniger als 5 % bei Volllast |
| Ausgangsfrequenz | 47 - 63 Hz Netzsynchronisation 60 Hz +/-0,1 % für 60 Hz Nominal nicht synchronisiert 50 Hz +/-0,1 % für 50 Hz Nominal nicht synchronisiert |
| Scheitelfaktor | Bis zu 5:1 |
| USV-Typ | On-Line |
| Wellentyp | Sinuswelle |
| Bypass-Typ | Interner Bypass (automatisch und manuell) |
| Max. Ausgangsstrom | 55 A |
| Max. konfigurierbare Leistung in VA | 16000 VA | Zusatzmerkmale |
| Batterietyp | Bleisäurebatterie |
| Geliefertes Zubehör | CD mit Software Dokumentations-CD Installationsanleitung Benutzerhandbuch Web/SNMP-Managementkarte |
| Zusätzliche Spezifikation | 4kVA power increments |
| Leistungsmultiplikator | 1 |
| Anzahl der freien Steckplätze für Leistungsmodule | 2 |
| Anzahl der belegten Steckplätze des Leistungsmoduls | 3 |
| Redundant | Yes |
| Größe der USV-Version | Internetanbindung Server Telekommunikation |
| Größe der USV | L |
| Wertmultiplikator | 1 |
| Farbe | Schwarz Silber |
| Höhe | 937 mm |
| Breite | 483 mm |
| Tiefe | 726 mm |
| Produktgewicht | 263,64 kg |
| Montageort | Frontseite |
| Montagepräferenz | No preference |
| Montagemodus | Nicht Rack-montierbar |
| USB-kompatibel | No |
| Kurvengleichung | Efficiency |
| Fixierter Kurvenverlust | 0,039 |
| Max. Kurvenlast | 100 % |
| Min. Kurvenlast | 5 % |
| Proportionaler Kurvenverlust | 0,0258 |
| Quadratischer Kurvenverlust | 0,0222 |
| Max. der Kurve X-Achse | 100 % |
| Kurven-Prüfkennzeichen | Kurve wurde an die gemessenen Effizienzwerte angepasst. Alle Messungen wurden im normalen Betriebsmodus vorgenommen, unter typischen Umgebungsbedingungen mit Nenneingangsleistung und ohmscher Ausgangslast. |
| Min. der Kurve X-Achse | 0 % |
| Titel der Kurve X-Achse | Load |
| Einheiten der Kurve X-Achse | Percentage |
| Max. der Kurve Y-Achse | 100 % |
| Min. der Kurve Y-Achse | 50 % |
| Titel der Kurve Y-Achse | Efficiency |
| Einheiten der Kurve Y-Achse | Percentage |
| Grafische Anzeige | 1 |
| Hinweis der OP-Temperatur anzeigen | No |
| Anzahl der gefüllten Batterieschächte | 3 |
| Anzahl der freien Batterieschächte | 1 |
| Aufladezeit der Batterie | 3 h |
| Zusätzliche Informationen | Konfigurierbar für 220, 230 oder 240 V Nennausgangsspannung |
| Leistung Batterieladegerät | 861 W bewertet |
| Batterielebensdauer | 3…5 Jahre |
| Verlängerte Laufzeit | 1 |
| freie Steckplätze | 1 |

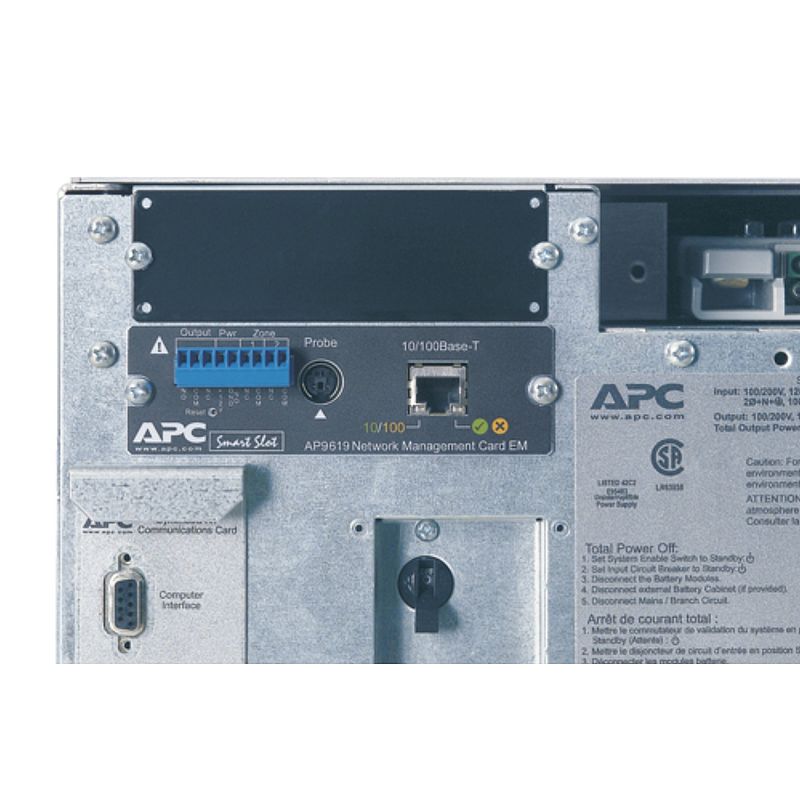

| Vorinstalliertes Gerät | Network management card 2 with environmental monitoring |
| Bedienfeld | Multifunktions-LCD-Status- und Steuerkonsole |
| Notabschaltung | Ja |
| Alarm | Akustische und sichtbare Alarme : priorisiert nach Schweregrad |
| Produkt- oder Komponententyp | Unterbrechungsfreie Stromversorgung (USV) |

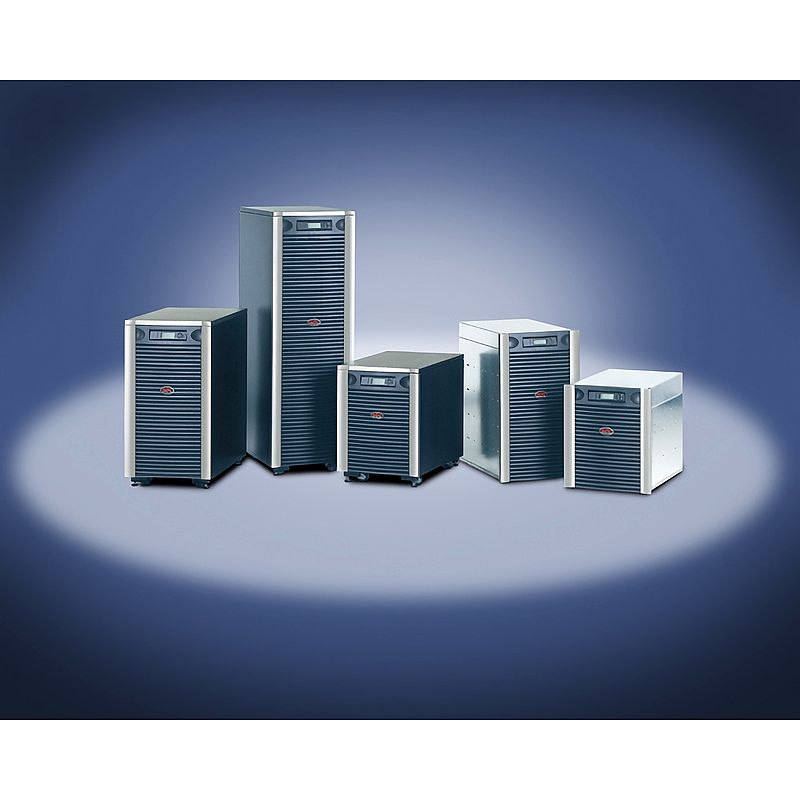

| Baureihe | Symmetra LX |
| Battery type | Lead-acid internal included |
| UPS connectivity | Serial port Available expansion slot Pre-installed network management card 3 |
| Montagemodus | Tower | Allgemein |
| Anzahl der Tara-Leistungen | 290 W | Montage |
| Produktzertifizierungen | C-Tick CE GOST VDE |
| Normen | EN 50091-1 EN 50091-2 EN 55022 Klasse A EN 55024 EN 60950 IEC 60950 |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 10.000 ft |
| Umgebungstemperatur bei Lagerung | -15…45 °C |
| Relative Feuchtigkeit bei Lagerung | 0…95 % |
| Aufbewahrungshöhe | 0…4572 m |
| Geräuschpegel | 62 dBA |
| Wärmeabgabe | 3707 Btu/h | Verpackungseinheiten |
| Verpackungsgewicht (Lbs) | 287,27 kg |
| VPE 1 Höhe | 118,1 cm |
| VPE 1 Breite | 59,9 cm |
| VPE 1 Länge | 99,7 cm |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 24 |
Nachhaltigkeit
Nachhaltigkeit
| SCIP-Nummer | 2d54512b-134b-4bf3-ab6e-849ecf1e3919 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| Austauschbare Batterie | Vom Benutzer austauschbar |
| CO2-Bilanz (kg CO2 eq.) | 42559 |
| Total lifecycle Carbon footprint | 42 559 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 3845.7357868766 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 3 846 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 37.0642932797 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 37 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 35.851795512 |
| CO₂-Fußabdruck der Installationsphase [A5] | 36 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 38543.4549943375 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 38 543 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 96.9238821007 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 97 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=SYA12K16I_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=SYA12K16I_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Recyclingfähigkeitspotential in % | 66 |
