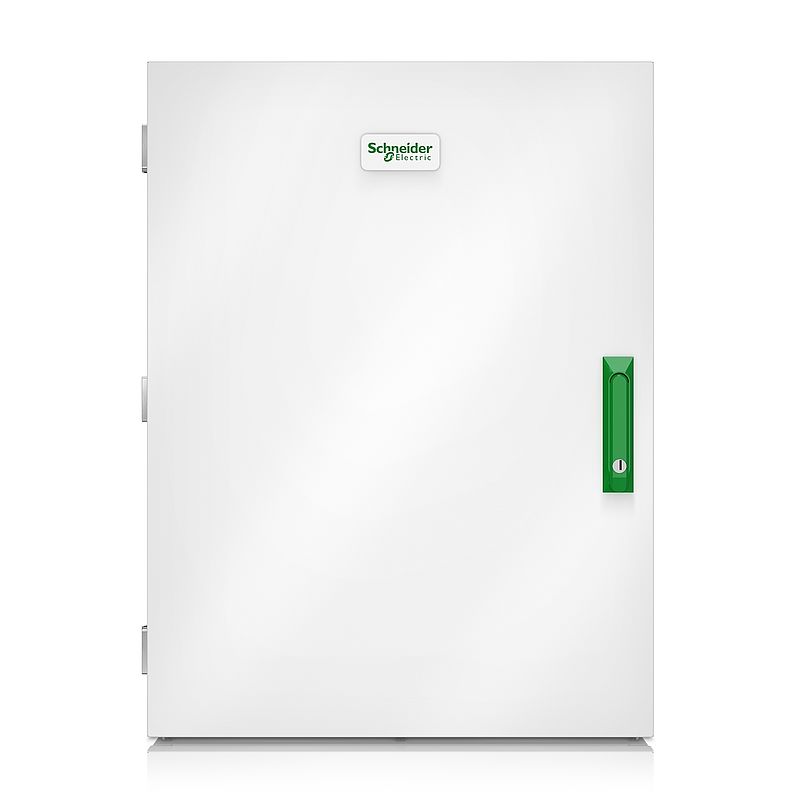

Wartungs-Bypass-Panel, Einzelgerät, 150kW, 400V, Wandmontage, für Galaxy VS und Easy UPS 3M
GVSBPSU150KH
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Technical Drawing
|
Download |
|
Brochure
|
Download |
|
BIM Model
|
Download |
|
User guide
|
Download |
|
Certificate of Origin
|
Download |
|
Specification guide
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | Wartungs-Bypass-Schrank für vollständige Isolierung der USV während des Servicebetriebes. |
| Lieferzeit | Normalerweise Versand innerhalb von zwei Wochen | Hauptmerkmale |
| Haupteingangsspannung | 400 V 3 Phasen |
| Produkt- oder Komponententyp | Panel |
| Baureihe | Galaxy VS |
| Kompatible Produktfamilie | Galaxy VS | Abmessungen |
| Höhe | 80 cm |
| Breite | 60 cm |
| Tiefe | 28 cm |
| Produktgewicht | 48 kg | Umgebung |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Betriebshöhe | 0 - 3.000 ft |
| Relative Luftfeuchtigkeit | 0…95 % nicht kondensierend |
| Umgebungstemperatur bei Lagerung | -25…55 °C |
| Relative Feuchtigkeit bei Lagerung | 0…95 % nicht kondensierend | Verpackungseinheiten |
| VPE 1 Gewicht | 60 kg |
| VPE 1 Höhe | 49 cm |
| VPE 1 Breite | 84 cm |
| VPE 1 Länge | 122 cm |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahme EU-RoHS-Deklaration |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 5aa5ed58-9f72-49f2-ad76-720ad4129c6e |
