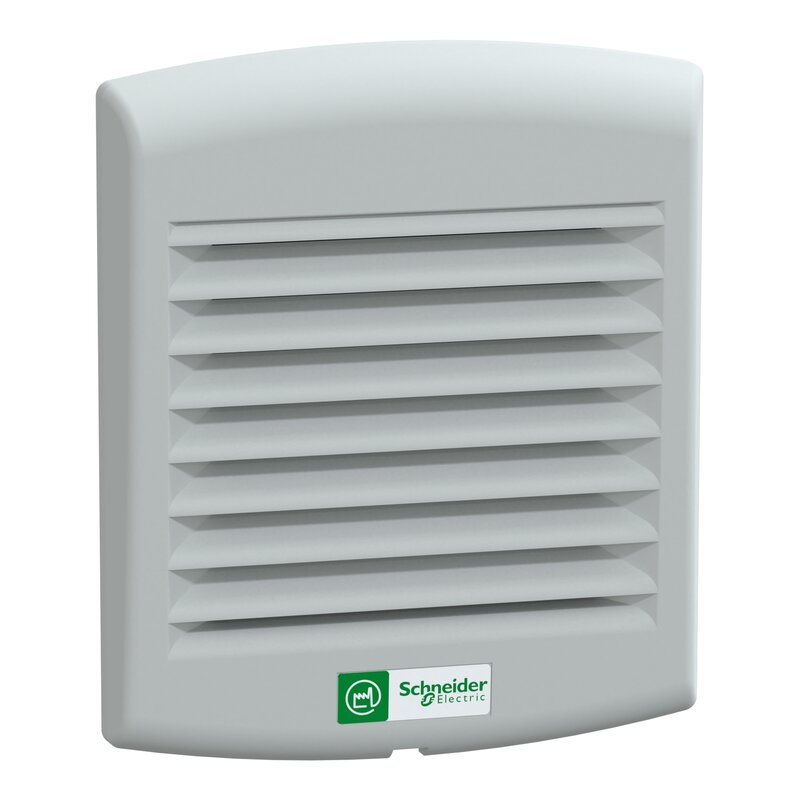

ClimaSys-Lüfter IP54, 38m³/h, 230V, mit Ausgangsgitter und Filter G2
NSYCVF38M230PF
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
CAE
|
Download |
|
Brochure
|
Download |
|
Instruction sheet
|
Download |
|
Other technical guide
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile : Kompatible Produkte
(4)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | ClimaSys |
| Produktname | ClimaSys CV |
| Produkt- oder Komponententyp | Lüfter |
| Art des Filters | Standard |
| Durchflussmenge | Freie Durchflussmenge mit Standardfilter: 38 m3/h bei 50 Hz Freie Durchflussmenge mit Standardfilter: 39 m3/h bei 60 Hz |
| [UH,nom] Bemessungsbetriebsspannung | 150 - 250 V |
| Eingangsspannung | 230 V 50/60 Hz | Zusatzmerkmale |
| Absorbierte Leistung | 4,5 W 50 Hz 4,8 W 60 Hz |
| [In] Bemessungsstrom | 0,16 A 50 Hz 0,17 A 60 Hz |
| Schallpegel bei | 40…41 dB |
| Lagertyp | Kugel |
| Höhe | Extern: 137 mm |
| Breite | Extern: 117 mm |
| Tiefe | Extern : 49 mm |
| Abmessungen des Ausschnitts | 92 x 92 mm |
| Produktgewicht | 0,22 kg |
| Material | Auslassgitter: gespritzter Thermoplast (ASA PC) |
| Farbe | Auslassgitter: grau (RAL 7035) |
| Umgebungstemperatur bei Betrieb | -10…70 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Max. Druck | 29 Pa Durchflussmenge 0 m³/h |
| Anschlüsse - Klemmen | Kabel |
| Schutzart (IP) | IP54 |
| Geräteaufbau | 1 Axialmotor 2 Schutzgitter: auf der vorderen und hinteren Fläche 1 Filter: Vorderseite des Axialmotors 1 Auslassgitter: Frontseite 1 Ausschnittschablone |
| Einsatzbedingungen | Außentemperatur muss 5°C unter der Innentemperatur liegen Durchflussmenge hängt vom Arbeitspunkt ab, siehe ProClima-Software Umgebung muss relativ sauber sein Filter muss regelmäßig gereinigt und ausgetauscht werden Ein zu häufiger Filteraustausch sollte vermieden werden |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 7,000 cm |
| VPE 1 Breite | 12,000 cm |
| VPE 1 Länge | 14,500 cm |
| Verpackungsgewicht (Lbs) | 280,000 g |
| VPE 2 Art | CAR |
| VPE 2 Menge | 34 |
| VPE 2 Höhe | 60,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 28,000 cm |
| VPE 2 Gewicht | 10,940 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 272 |
| VPE 3 Höhe | 68,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 100,000 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 61d9d3f3-5a49-48f8-8056-1a5ad0ad4c76 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Nein |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Total lifecycle Carbon footprint | 3 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1.8183656041892173 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 2 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.5549077891354461 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.6 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.031117472275794342 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 0 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.41761990765903784 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.4 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 3 |
| Recyclingfähigkeitspotential in % | 64 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=NSYCVF38M230PF_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=NSYCVF38M230PF_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
