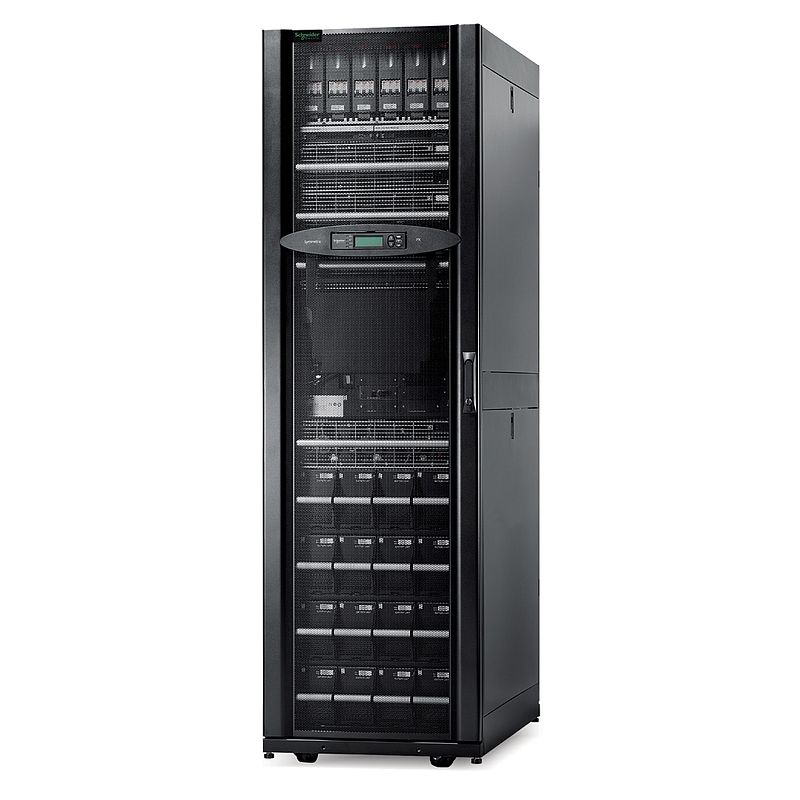

Symmetra PX, 32 kW, einteilig, skalierbar auf 48 kW, 400 V
SY32K48H-PD
Hauptdokumente
 Produktdatenblatt |
Download |
|
Technical Drawing
|
Download |
|
Specification guide
|
Download |
|
Application Notes
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
Software - Hotfix
|
Download |
|
Certificate
|
Download |
|
Certificate of Origin
|
Download |
|
Declaration of conformity
|
Download |
|
BIM Model
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Safety Data Sheet (SDS or MSDS)
|
Download |
Dieses Produkt ist kompatibel mit
Leistungsmodule: Kompatible Produkte
Leistungsmodule (1)
Smart Slots: Kompatible Produkte
Smart Slots (1)
: Kompatible Produkte
(6)
: Kompatible Produkte
(6)
: Kompatible Produkte
(6)
: Kompatible Produkte
(6)
: Kompatible Produkte
(6)
Batterien Schnittstellen-Anschlüsse: Kompatible Produkte
Schnittstellen-Anschlüsse (8)
: Kompatible Produkte
(6)
Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | Kompaktes Einzelsystem mit im laufenden Betrieb skalierbarer Ausgangsleistung, Laufzeit und Stromverteilung. Bei steigenden Datencenter-Anforderungen kann die Kapazität dieser dreiphasigen Hochleistungs-USV auf 48 kW/48 kVA erweitert werden. Geeignet für kleine und mittlere Datencenter. |
| Lieferzeit | Normalerweise Versand innerhalb von zwei Wochen | Hauptmerkmale |
| Haupteingangsspannung | 400 V AC 3 Phasen 380 V AC 3 Phasen 415 V AC 3 Phasen |
| Ausgangsspannung | 230 V AC 3 Phasen 380 V AC 3 Phasen 415 V AC 3 Phasen |
| Ausgangsspannung | 380 V 400 V 415 V |
| Bemessungsleistung in W | 32000 W |
| Nennleistung in VA | 32000 VA |
| Typ des Ausgangssteckers | Fest verdrahtet 5-adrig (3P + N + E) for 1 zone(s) |
| Netzwerkfrequenz | 40 - 70 Hz automatische Erfassung |
| Anzahl der Eingangsanschlüsse | 1 fest verdrahtet 5-adrig (3P + N + E) |
| Eingangsspannungsgrenzen | 340 - 477 V |
| Max. Eingangsstrom | 65 A |
| Max. Schaltstrom | 100 A |
| Max. Kurzschlussfestigket (Icw) | 30 kA |
| Oberschwingungsverzerrung am Eingang | Weniger als 5 % bei Volllast |
| Eingangsschutztyp | GL-Sicherung |
| Leistungsfaktor der Last | 0,5 voreilend bis 0,5 nacheilend |
| Cos phi | 0,99 |
| Max. konfigurierbare Leistung in W | 48000 W |
| Oberschwingungsverzerrung | Weniger als 2 % |
| Ausgangsfrequenz | 50/60 Hz +/-3 Hz benutzerdefinierbar +/-0,1 Netzsynchronisation 50 Hz +/-0,1 % für 50 Hz Nominal nicht synchronisiert 60 Hz +/-0,1 % für 60 Hz Nominal nicht synchronisiert |
| USV-Typ | Online-Doppelwandlung |
| Wellentyp | Sinuswelle |
| Toleranz der Ausgangsspannung | +/-1 % statisch und +/-5 % bei 100 % Lastsprung |
| Oberschwingungsverzerrung am Ausgang | < 2% for 0 to 100% linear load and < 6% for full non-linear load |
| Überlastbetrieb des Ausgangs | 10 Minuten bei 125 % und 60 Sekunden bei 150 % |
| Bypass-Typ | Integrierter statischer Bypass |
| Wirkungsgrad | 95 % (Volllast) 95 % (Halblast) 94 % (im Batteriebetrieb) |
| Max. konfigurierbare Leistung in VA | 48000 VA | Batterien und Überbrückungszeit |
| Batterietyp | VRLA |
| Anzahl der gefüllten Batterieschächte | 3 |
| Anzahl der freien Batterieschächte | 1 |
| Aufladezeit der Batterie | 3 h |
| Anzahl der Ersatzbatterien | 4 |
| Batteriespannung | +/-192 V (geteilte Batterie bezogen auf den Nullleiter) |
| Batteriespannung entladen | +/-154 V |
| Leistung Batterieladegerät | 3445 W bewertet |
| Lebensdauer der Batterie | 5…8 Jahre |
| Verlängerte Laufzeit | 1 |
| Überstromschutz | 756 A | Zusatzmerkmale |
| Geliefertes Zubehör | Netzwerkmanagement-Karte Inbetriebnahme-Service |
| Konfiguration der Bypass-Verdrahtung | 5 Leiter (3 PH + N + PE) |
| Toleranz Bypass-Spannung | +/-10 % einstellbar von +/-4/6/8 bis 10 % |
| Max. Bypass-Eingangsstrom | 80 A |
| Bypass-Stromschutz | 180 A |
| Anzahl der belegten Steckplätze des Leistungsmoduls | 3 |
| Redundant | Yes |
| Farbe | Schwarz |
| Höhe | 199,1 cm |
| Breite | 60 cm |
| Tiefe | 107 cm |
| Produktgewicht | 666,4 kg |
| USB-kompatibel | No |
| Zusätzliche Informationen | Konfigurierbar für 380, 400 oder 415 V 3-phasige Nennausgangsspannung |
| Max. Kurzschlussstrom | 2 kA |
| Max. Entladestrom | 110 A |
| freie Steckplätze | 2 |
| Vorinstalliertes Gerät | Network management card with CAN |
| Bedienfeld | Multifunktions-LCD-Status- und Steuerkonsole |
| Notabschaltung | Ja |
| Battery type | Lead-acid internal included Lead-acid internal |
| UPS connectivity | Pre-installed network management card 3 | Montage |
| Produktzertifizierungen | EUROBAT |
| Normen | EN 50091-1 EN/IEC 62040-1-1 EN/IEC 62040-2 EN/IEC 62040-3 ISO 14001 ISO 9001 VFI-SS-111 |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 3.333 ft |
| Umgebungstemperatur bei Lagerung | -15…40 °C |
| Relative Feuchtigkeit bei Lagerung | 0…95 % |
| Aufbewahrungshöhe | 0…15240 m |
| Geräuschpegel | 61 dBA |
| Wärmeabgabe | 5146 Btu/h |
| Schutzart (NEMA) | NEMA 1 | Verpackungseinheiten |
| Verpackungsgewicht (Lbs) | 718 kg |
| VPE 1 Höhe | 215 cm |
| VPE 1 Breite | 121 cm |
| VPE 1 Länge | 84,8 cm |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 12 |
Nachhaltigkeit
Nachhaltigkeit
| SCIP-Nummer | F4c2965e-f80d-4830-8cd4-be926afb0f45 |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Rücknahme | Ja |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=SY32K48H-PD_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=SY32K48H-PD_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
