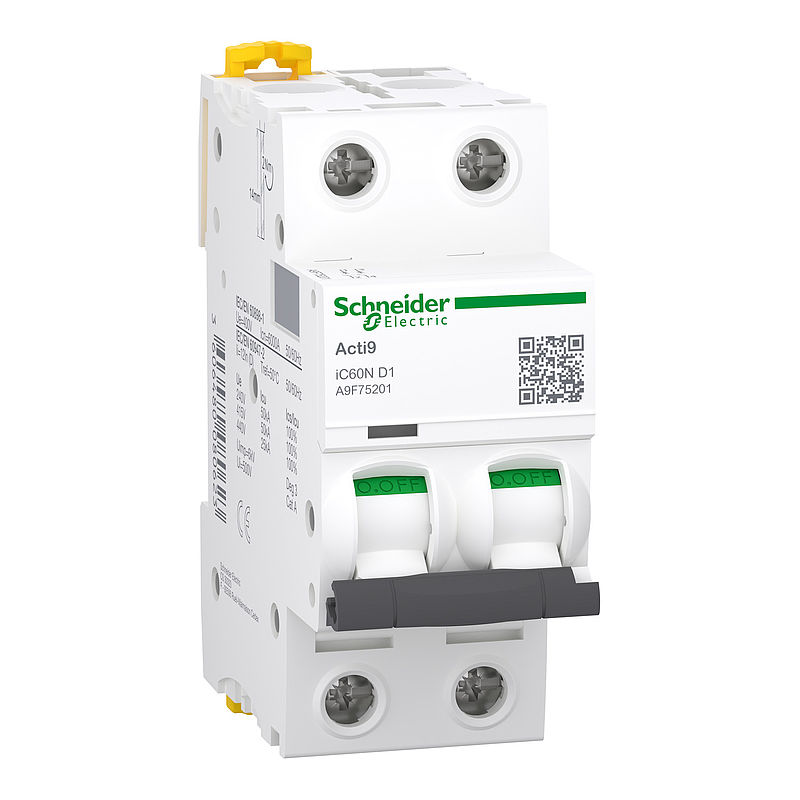

Leitungsschutzschalter iC60N, 2P, 1A, D Charakteristik
A9F75201
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
: Kompatible Produkte
(12)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (18)
Drahtlose Sensoren: Kompatible Produkte
Drahtlose Sensoren (1)
Remote Control Auxiliaries Erweiterungen: Kompatible Produkte
Erweiterungen (13)
Zubehörteile: Kompatible Produkte
Zubehörteile (11)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Geräteanwendung | Verteilung |
| Baureihe | Acti9 |
| Produktname | Acti9 iC60 |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung des Geräts | iC60N |
| Beschreibung der Pole | 2P |
| Anzahl der geschützten Pole | 2 |
| [In] Bemessungsstrom | 1 A |
| Netzwerktyp | DC AC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | D |
| Ausschaltvermögen | 6000 A Icn bei 400 V AC 50/60 Hz entspricht EN/IEC 60898-1 50 kA Icu bei 12 - 133 V AC 50/60 Hz entspricht EN/IEC 60947-2 50 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2 50 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2 25 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2 10 kA Icu bei <= 125 V DC entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A entspricht EN 60947-2 Kategorie A entspricht IEC 60947-2 |
| Eignung für Isolation | Ja entspricht EN 60898-1 Ja entspricht EN 60947-2 Ja entspricht IEC 60898-1 Ja entspricht IEC 60947-2 |
| Normen | IEC 60947-2 EN 60898-1 IEC 60898-1 EN 60947-2 |
Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| Magnetische Auslösegrenze | 12 x Zoll +/-20 % |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 50 kA 100 % entspricht EN 60947-2 - 220 - 240 V AC 50/60 Hz 50 kA 100 % entspricht IEC 60947-2 - 220 - 240 V AC 50/60 Hz 50 kA 100 % entspricht EN 60947-2 - 380 - 415 V AC 50/60 Hz 25 kA 100 % entspricht EN 60947-2 - 440 V AC 50/60 Hz 50 kA 100 % entspricht IEC 60947-2 - 380 - 415 V AC 50/60 Hz 25 kA 100 % entspricht IEC 60947-2 - 440 V AC 50/60 Hz 50 kA 100 % entspricht IEC 60947-2 - 12 - 133 V AC 50/60 Hz 50 kA 100 % entspricht EN 60947-2 - 12 - 133 V AC 50/60 Hz 6000 A 100 % entspricht EN 60898-1 - 400 V AC 50/60 Hz 6000 A 100 % entspricht IEC 60898-1 - 400 V AC 50/60 Hz 10 kA 100 % entspricht IEC 60947-2 - 72 - 125 V DC 10 kA 100 % entspricht EN 60947-2 - 72 - 125 V DC |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz entspricht EN 60947-2 500 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht EN 60947-2 6 kV entspricht IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | Auslöseanzeige |
| Montagemodus | Fest |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben oder unten: ja |
| 9-mm-Raster | 4 |
| Höhe | 85 mm |
| Breite | 36 mm |
| Tiefe | 78,5 mm |
| Produktgewicht | 0,25 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen |
| Anschlüsse - Klemmen | Einzelklemme (oben oder unten) 1…25 mm² fest Einzelklemme (oben oder unten) 1…16 mm² flexibel |
| Drahtabisolierungslänge | 14 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Erdschlussschutz | Separater Block |
| Begrenzungsklasse | 3 | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP20 entspricht EN 60529 |
| Verschmutzungsgrad | 3 entspricht EN 60947-2 3 entspricht IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Betriebshöhe | 0 - 2.000 m |
| Umgebungstemperatur bei Betrieb | -35…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 226,0 g |
| VPE 1 Höhe | 7,5 cm |
| VPE 1 Breite | 3,6 cm |
| VPE 1 Länge | 9,5 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 1,42 kg |
| VPE 2 Höhe | 2,93 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 20,0 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 66 |
| VPE 3 Gewicht | 16,124 kg |
| VPE 3 Höhe | 30,0 cm |
| VPE 3 Breite | 30,0 cm |
| VPE 3 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 26ff71d1-98cf-4280-8725-455b9a6b2fb9 |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Frei von giftigen Schwermetallen | Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Sustainable packaging | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 27 |
| Frei von REACh-SVHC | Ja |
| Total lifecycle Carbon footprint | 27 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1.589963046609317 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 2 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.03220506354367805 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.02135541649689802 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 24.774833333333337 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 25 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.6751532119374143 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.7 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
