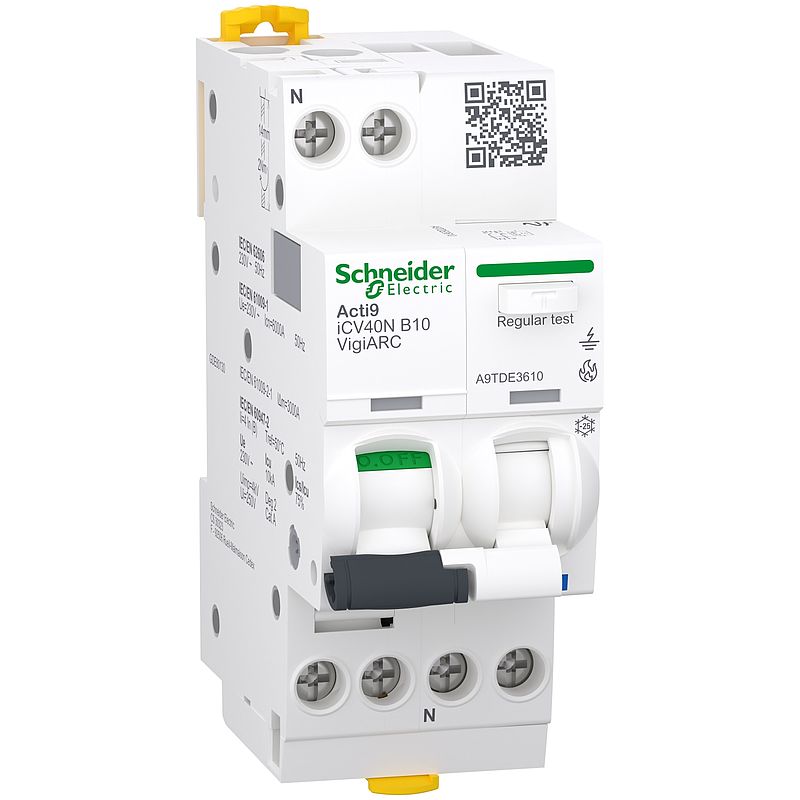

Acti9 iCV40N VigiARC, AFDD + FI/LS, 1P+N, 10A, B-Char., 30mA, Typ A-SI, 6000A

A9TDE3610

Materialpreisgruppe : DX

270,05 €

EAN Code: 3606481906465

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Circularity Profile	Download
Application Notes	Download
Environmental Disclosure	Download
Instruction sheet	Download
How to video	Video anzeigen
Certificate	Download
CAD	Download
Broschüre	Download
Promotional video	Video anzeigen
Declaration of conformity	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (2)

Kommunikations-Artikel (1)

Verteilungen (5)

Drahtlose Sensoren (1)

Zusatzausrüstungen (15)

Spezifikationen

Hauptmerkmale
Baureihe	Acti9
Produktname	Acti9 iCV40 ARC
Produkt- oder Komponententyp	Störlichtbogenerkennung RCBO
Produktspezifische Anwendung	Arc fault detection
Normen	EN/IEC 62606 EN/IEC 61009-1 EN/IEC 60947-2 EN/IEC 61009-2-1
Kurzbezeichnung des Geräts	iCV40N ARC
Beschreibung der Pole	1P + N
Anzahl der geschützten Pole	1
Kurvenscheibe	B
Ausschaltvermögen	6000 A Icn bei 230 V AC 50 Hz entspricht EN/IEC 61009-2-1 10 kA Icu bei 230 V AC 50 Hz entspricht EN/IEC 60947-2
Bemessungsbruchkraft und Bemessungsleistung	Idm 3000 A bei 230 V AC 50 Hz entspricht EN/IEC 61009-2-1
Neutralposition	Links
Netzwerktyp	AC
Erdschlussschutz Zeitverzögerung	Unverzögert
Erdschluss-Schutzklasse	Typ A-SI (Superimmunisiert)
Elektrische Datenaufzeichnung	Datum und Uhrzeit Wartungsanzeigen
Eignung für Isolation	Ja
Fehlerstrom-Auslösetechnik	Spannungsunabhängig
Auslöser-Technologie	Thermomagnetisch
Erdschlussschutz	Integriert
Ausschaltvermögen	N
Zusatzmerkmale
[In] Bemessungsstrom	10 A
Netzwerkfrequenz	50 Hz
[Ue] Bemessungs-Betriebsspannung	230 V AC 50 Hz
Geräteposition im System	Abgang
Magnetische Auslösegrenze	3 - 5 x In
[Ics] Bemessungsbetriebs-Ausschaltvermögen	6000 A AC 50 Hz entspricht EN/IEC 61009-2-1 7,5 kA AC 50 Hz entspricht EN/IEC 60947-2
Begrenzungsklasse	3
[Ui] Bemessungs-Isolationsspannung	250 V AC 50 Hz zwischen Phase und Neutral
Schwellenwert-Auslösespannung	275 V für +/- 5 V
[Uimp] Bemessungs-Stoßspannungsfestigkeit	4 kV
Kontaktstellungsanzeige	Ja
Steuerungstyp	Kippschalter
Lokale Signalisierung	EIN, AUS, Fehlerauslösung LED-Lichtbogenfehlerdiagnose
Montagemodus	Aufsteckbar
Montagehalterung	DIN-Schiene
Farbe	Weiß (RAL 9003)
Mechanische Lebensdauer	20000 Zyklen
Elektrische Lebensdauer	20000 Zyklen 230 V AC 50 Hz
Überspannungskategorie	III
Beschreibung der Verriegelungsoptionen	Vorhängeschloss
Kabeleinführung	Oben und unten
Anschlüsse - Klemmen	Tunnelklemmen1…16 mm² fest Tunnelklemmen1…10 mm² flexibel
Drahtabisolierungslänge	14 mm
[M] Anzugsdrehmoment	2 Nm
Kompatibilität von Kammschienen und Verteilerblöcken	Ja
9-mm-Raster	4
Höhe	91 mm
Breite	36 mm
Tiefe	73 mm
Produktgewicht	220 g
Leistungsverluste insgesamt	2,906 W
Leistungsverluste pro Pol	2,55 W
Power losses on neutral	0,355 W
Montage
Erdschlussempfindlichkeit	30 mA
Schutzart (IP)	IP20 entspricht IEC 60529
Verschmutzungsgrad	2 entspricht EN/IEC 62606
Tropentauglichkeit	Schweregrad B entspricht IEC 60068-2-30 für 28 d
Relative Luftfeuchtigkeit	95 % bei 55 °C
Betriebshöhe	2.000 m
Umgebungstemperatur bei Betrieb	-25…50 °C
Umgebungstemperatur bei Lagerung	-40…80 °C
Konformitätskennzeichen	OVE
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
VPE 1 Höhe	4,600 cm
VPE 1 Breite	8,700 cm
VPE 1 Länge	11,500 cm
Verpackungsgewicht (Lbs)	236,000 g
VPE 2 Art	S02
VPE 2 Menge	24
VPE 2 Höhe	15,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
VPE 2 Gewicht	5,964 kg
VPE 3 Art	P12
VPE 3 Menge	576
VPE 3 Höhe	60,000 cm
VPE 3 Breite	80,000 cm
VPE 3 Länge	120,000 cm
VPE 3 Gewicht	158,000 kg
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform mit Ausnahmen EU-RoHS-Deklaration
Quecksilberfrei	Ja
Sustainable packaging	Nein
SCIP-Nummer	B078722f-7853-4e1e-a05b-29638f57b0ab
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
Rücknahme	Ja
CO2-Bilanz (kg CO2 eq.)	67
Total lifecycle Carbon footprint	67 kg CO2 eq.
CO2 Fußabdruck am Ende der Betriebsdauer	0 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.03208554873044046
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.036102102081103635
CO2 Fußabdruck während der Einrichtung	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	62.64138427296063
Carbon footprint of the use phase [B2, B3, B4, B6]	63 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4]	0.5783158588978204
Carbon footprint of the end-of-life phase [C1 to C4]	0.6 kg CO2 eq.
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie	Freistellungskonform
