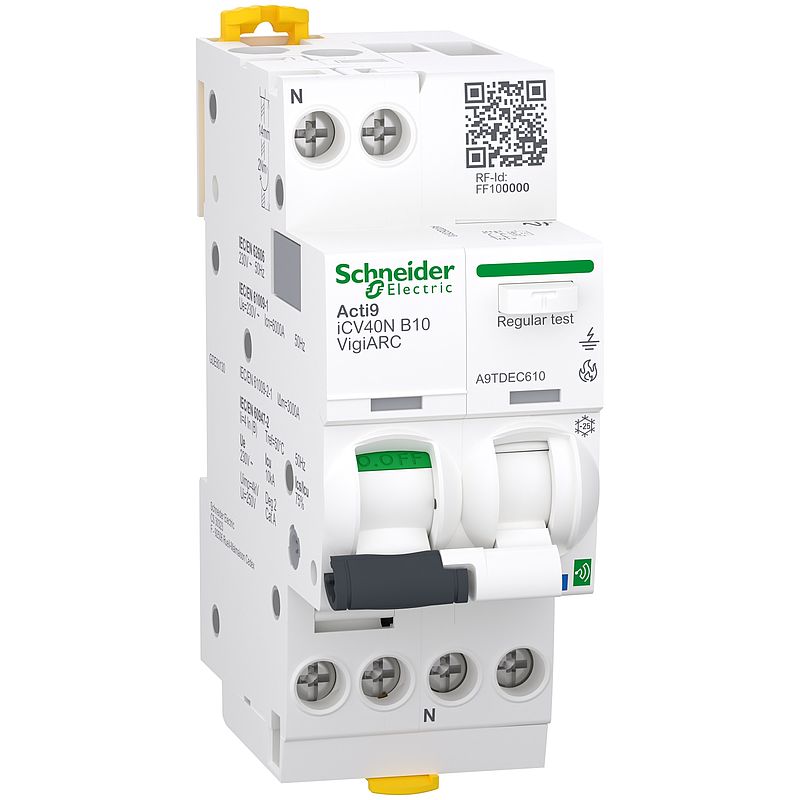

Acti9 iCV40N VigiARC Active, AFDD + FI/LS + Kom., 1P+N, 10A, B, 30mA, A-SI, 6kA

A9TDEC610

Materialpreisgruppe : DX

311,00 €

EAN Code: 3606481906458

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Firmware - History, Utility & Others	Download
Declaration of conformity	Download
Software - Hotfix	Download
Circularity Profile	Download
Application Notes	Download
Environmental Disclosure	Download
Instruction sheet	Download
User guide	Download
How to video	Video anzeigen
CAD	Download
Brochure	Download
Promotional video	Video anzeigen
Certificate	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (2)

Zusatzausrüstungen (15)

Kommunikations-Artikel (1)

Verteilungen (5)

Drahtlose Sensoren (1)

Spezifikationen

Hauptmerkmale
Baureihe	Acti9
Produktname	Acti9 Active iCV40 ARC
Produkt- oder Komponententyp	Active arc fault detection RCBO
Produktspezifische Anwendung	Arc fault detection
Normen	EN/IEC 62606 EN/IEC 61009-1 EN/IEC 60947-2 EN/IEC 61009-2-1
Kurzbezeichnung des Geräts	iCV40N ARC
Beschreibung der Pole	1P + N
Anzahl der geschützten Pole	1
Kurvenscheibe	B
Ausschaltvermögen	6000 A Icn bei 230 V AC 50 Hz entspricht IEC 61009-2-1 10 kA Icu bei 230 V AC 50 Hz entspricht EN/IEC 60947-2
Bemessungsbruchkraft und Bemessungsleistung	Idm 3000 A bei 230 V AC 50 Hz entspricht IEC 61009-2-1
Neutralposition	Links
Netzwerktyp	AC
Erdschlussschutz Zeitverzögerung	Unverzögert
Erdschluss-Schutzklasse	Typ A-SI (Superimmunisiert)
elektrische Datenaufzeichnung	Datum und Uhrzeit Wartungsanzeigen
Kompatibilität des Konzentrators	EcoStruxure Schalttafel Server Erweitert EcoStruxure Schalttafel Server Eintrag EcoStruxure Schalttafel Server Universal
Eventmanagement	Überspannung Kriechstrom Überlastung
Messwerttyp	Spannung Wirkleistung Strom Leistungsfaktor
Genauigkeit	Spannung: +/- 2 % Strom: +/- 2 % Leistung: +/- 5 %
Eignung für Isolation	Ja
Fehlerstrom-Auslösetechnik	Spannungsunabhängig
Auslöser-Technologie	Thermomagnetisch
Erdschlussschutz	Integriert
Ausschaltvermögen	N
Zusatzmerkmale
[In] Bemessungsstrom	10 A
Netzwerkfrequenz	50 Hz
[Ue] Bemessungs-Betriebsspannung	230 V AC 50 Hz
Geräteposition im System	Abgang
Magnetische Auslösegrenze	3 - 5 x In
[Ics] Bemessungsbetriebs-Ausschaltvermögen	6000 A AC 50 Hz entspricht IEC 61009-2-1 7,5 kA AC 50 Hz entspricht IEC 60947
Begrenzungsklasse	3
[Ui] Bemessungs-Isolationsspannung	250 V AC 50 Hz zwischen Phase und Neutral
Schwellenwert-Auslösespannung	275 V für +/- 5 V
[Uimp] Bemessungs-Stoßspannungsfestigkeit	4 kV
Kontaktstellungsanzeige	Ja
Steuerungstyp	Kippschalter
Lokale Signalisierung	EIN, AUS, Fehlerauslösung LED-Lichtbogenfehlerdiagnose
Montagemodus	Aufsteckbar
Montagehalterung	DIN-Schiene
Farbe	Weiß (RAL 9003)
Mechanische Lebensdauer	20000 Zyklen
Elektrische Lebensdauer	20000 Zyklen 230 V AC 50 Hz
Überspannungskategorie	III
Beschreibung der Verriegelungsoptionen	Vorhängeschloss
Kabeleinführung	Oben und unten
Anschlüsse - Klemmen	Tunnelklemmen1…16 mm² fest Tunnelklemmen1…10 mm² flexibel
Drahtabisolierungslänge	14 mm
[M] Anzugsdrehmoment	2 Nm
Kompatibilität von Kammschienen und Verteilerblöcken	Ja
9-mm-Raster	4
Höhe	91 mm
Breite	36 mm
Tiefe	73 mm
Produktgewicht	220 g
Leistungsverluste insgesamt	2,906 W
Leistungsverluste pro Pol	2,551 W
Power losses on neutral	0,355 W
Montage
Erdschlussempfindlichkeit	30 mA
Schutzart (IP)	IP20 entspricht IEC 60529
Verschmutzungsgrad	2 entspricht EN/IEC 62606
Tropentauglichkeit	Schweregrad B entspricht IEC 60068-2-30 für 28 d
Relative Luftfeuchtigkeit	95 % bei 55 °C
Betriebshöhe	2.000 m
Umgebungstemperatur bei Betrieb	-25…50 °C
Umgebungstemperatur bei Lagerung	-40…80 °C
Konformitätskennzeichen	OVE
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Höhe	4,500 cm
VPE 1 Breite	8,500 cm
VPE 1 Länge	11,400 cm
VPE 1 Gewicht	239,000 g
VPE 2 Art	S02
VPE 2 Menge	24
VPE 2 Höhe	15,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
VPE 2 Gewicht	6,029 kg
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Nachhaltigkeit

Environmental data

EU-RoHS-Richtlinie	Konform mit Ausnahme EU-RoHS-Deklaration
Quecksilberfrei	Ja
Nachhaltige Verpackung	Ja
WEEE	Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen.
SCIP-Nummer	B078722f-7853-4e1e-a05b-29638f57b0ab
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
Rücknahme	No
CO2-Bilanz (kg CO2 eq.)	67
Global warming ; Total life cycle	67 kg CO2 eq.
