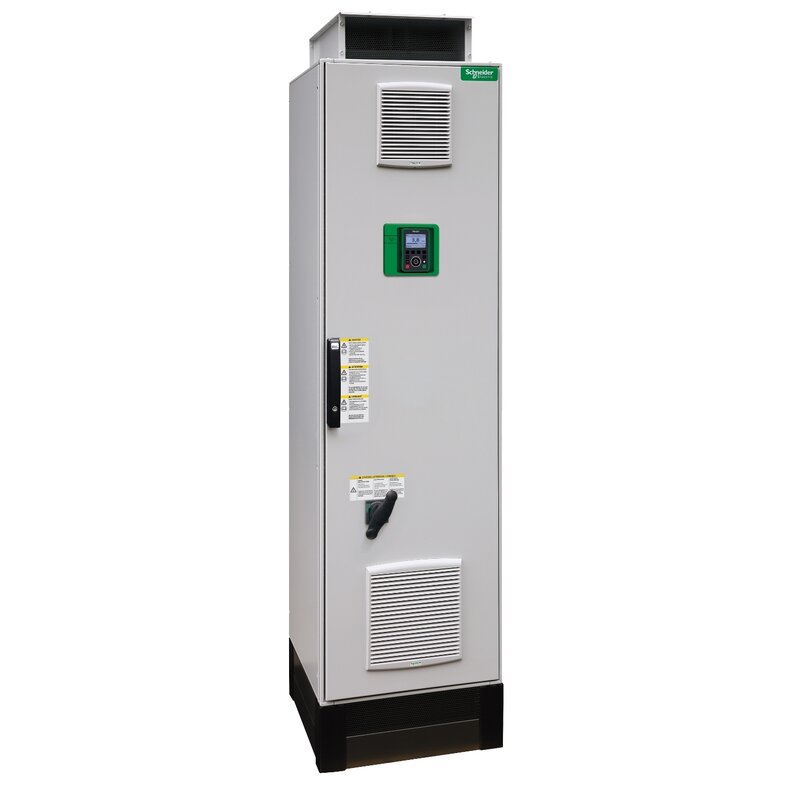

Frequenzumrichter ATV650, 250 kW, 380-440V, IP54, mit Hauptschalter
ATV650C25N4F
Materialpreisgruppe
: C4
28.489,00 €
EAN Code: 3606485410852
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
CAE
|
Download |
|
Application Notes
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Software - Data Library
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
CAD
|
Download |
|
Promotional video
|
Video anzeigen |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Catalog
|
Download |
|
Software - Release
|
Download |
|
Certificate
|
Download |
|
Technical illustration
|
Download |
|
How to video
|
Video anzeigen |
|
Safety Data Sheet (SDS or MSDS)
|
Download |
|
Certificate (Sustainability)
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile
Kabel Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar Prozess ATV600 |
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Produktspezifische Anwendung | Prozesse und Hilfsmittel |
| Kurzbezeichnung des Geräts | ATV650 |
| Variante | Mit Lasttrennschalter |
| Produktbestimmung | Asynchronmotoren Synchronmotoren |
| EMV-Filter | Integriert mit 150 m entspricht IEC 61800-3 Kategorie C3 |
| Schutzart (IP) | IP54 entspricht IEC 60529 IP54 entspricht IEC 61800-5-1 |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 440 V |
| Kühlungstyp | Erzwungene Konvektion |
| Versorgungsfrequenz | 50 - 60 Hz -5 - 5 % |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 440 V -15 - +10 % |
| Motorleistung (kW) | 250 kW (Normalbetrieb) 200 kW (Schwerlastbetrieb) |
| Netzstrom | 391 A bei 400 V (Schwerlastbetrieb) 319 A bei 380 V (Normalbetrieb) 453 A bei 380 V (Schwerlastbetrieb) 369 A bei 400 V (Normalbetrieb) |
| Kontinuierlicher Ausgangsstrom | 477 A bei 2,5 kHz für Normalbetrieb 370 A bei 2,5 kHz für Schwerlastbetrieb |
| Ausgangsfrequenz des Drehzahlreglers | 0,1…500 Hz |
| Sicherheitsfunktion | STO (Safe Torque Off) Sicher abgeschaltetes Drehmoment SIL 3 |
| Kommunikationsprotokoll | Modbus TCP Ethernet Ethernet |
| Optionskarte | Steckplatz A: Kommunikationsmodul, Profinet Steckplatz A: Kommunikationsmodul, DeviceNet Steckplatz A: Kommunikationsmodul, Modbus TCP/EtherNet/IP Steckplatz A: Kommunikationsmodul, CANopen Daisy Chain RJ45 Steckplatz A: Kommunikationsmodul, CANopen SUB-D 9 Steckplatz A: Kommunikationsmodul, CANopen Schraubklemmen Steckplatz A/Steckplatz B: Erweiterungsmodul für digitale und analoge E/A Steckplatz A/Steckplatz B: Erweiterungsmodul für Ausgangsrelais Steckplatz A: Kommunikationsmodul, Ethernet IP/Modbus TCP/MD-Link Kommunikationsmodul, BACnet MS/TP Kommunikationsmodul, Ethernet Powerlink Steckplatz A: Kommunikationsmodul, Profibus DP V1 |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Nennausgangsstrom | 477,0 A |
| Montagemodus | Bodenstehend |
| Schutzart (IP) | IP54 | Zusatzmerkmale |
| Potenziallinie Isc | 50 kA |
| Scheinleistung | 298 kVA bei 440 V (Normalbetrieb) 243 kVA bei 440 V (Schwerlastbetrieb) |
| Profil der Asynchronmotorsteuerung | Konstanter Standard-Drehmoment Optimierter Drehmomentmodus Variabler Standard-Drehmoment |
| Steuerungsprofil für Synchronmotoren | Synchron-Reluktanzmotor Permanentmagnet-Motor |
| Nennschaltfrequenz | 2,5 kHz |
| Taktfrequenz | 2 - 8 kHz einstellbar 2,5 - 8 kHz mit Leistungsminderungsfaktor |
| Diskrete Eingangslogik | 16 voreingestellte Drehzahlen |
| Netzwerkfrequenz | 50 - 60 Hz |
| Max. Ausgangsspannung | 440,0 V |
| 4-Quadranten-Betrieb möglich | Falsch |
| Bremsshopper integriert | Falsch |
| mit Sicherheitsfunktion Safe torque off (STO) | Richtig |
| mit Sicherheitsfunktion Safe Stop 2 (SS2) | Falsch |
| mit Sicherheitsfunktion Safe Stop 1 (SS1) | Falsch |
| mit Sicherheitsfunktion Safe brake management (SBC/SBT) | Falsch |
| mit Sicherheitsfunktion Safe Operating Stop (SOS) | Falsch |
| mit Sicherheitsfunktion Safely Limited Position (SLP) | Falsch |
| mit Sicherheitsfunktion Safely Limited Speed (SLS) | Falsch |
| mit Sicherheitsfunktion Safe Speed Monitor (SSM) | Falsch |
| mit Sicherheitsfunktion Safe Direction (SDI) | Falsch |
| Grundlaststrom bei hoher Überlast | 370,0 A |
| Grundlaststrom bei niedriger Überlast | 477,0 A |
| mit Sicherheitsfunktion Safe programmable logic | Falsch |
| mit Sicherheitsfunktion Safe Position (SP) | Falsch |
| Anzahl der Netzphasen | 3 Phasen |
| Diskreter Ausgangstyp | Relaisausgänge R1A, R1B, R1C 250 V AC 3000 mA Relaisausgänge R1A, R1B, R1C 30 V DC 3000 mA Relaisausgänge R2A, R2C 250 V AC 5000 mA Relaisausgänge R2A, R2C 30 V DC 5000 mA Relaisausgänge R3A, R3C 250 V AC 5000 mA Relaisausgänge R3A, R3C 30 V DC 5000 mA |
| Ausgangsspannung | <lt/>= Versorgungsspannung |
| Zulässige temporäre Stromverstärkung | 1,5 x In während 60 s (Schwerlastbetrieb) 1,1 x In während 60 s (Normalbetrieb) |
| Motorschlupfkompensation | Einstellbar Deaktivierbar Nicht in der Permanentmagnet-Motorregelung verfügbar Automatisch, unabhängig von der Last |
| Beschleunigungs- und Verzögerungsrampen | Linear getrennt einstellbar von 0,01 - 9999 s |
| Physikalische Schnittstelle | Ethernet 2-Draht- RS 485 |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Schutzart | Safe Torque Off (sicher abgeschaltetes Drehmoment): Motor Motorphasenausfall: Motor Thermischer Schutz: Antrieb Safe Torque Off (sicher abgeschaltetes Drehmoment): Antrieb Übertemperatur: Antrieb Überstrom zwischen Ausgangsphasen und Erde: Antrieb Überlast der Ausgangsspannung: Antrieb Kurzschlussschutz: Antrieb Motorphasenausfall: Antrieb Überspannungen auf dem DC-Bus: Antrieb Überspannungsschutz Versorgungsspannung: Antrieb Unterspannungserkennung Netzspannung: Antrieb Phasenausfallserkennung der Versorgungsspannung: Antrieb Überdrehzahl: Antrieb Unterbrechungserkennung im Steuerstromkreis: Antrieb Thermischer Schutz: Motor |
| Übertragungsgeschwindigkeit | 10, 100 Mbits 4.800, 9.600, 19.200 BpS, 38,4 Kbit/s |
| Frequenzauflösung | Analogeingang: 0,012/50 Hz Anzeigeeinheit: 0,1 Hz |
| Übertragungsrahmen | RTU |
| Elektrische Verbindung | Leitungsseite: M12 Schiene - 2 Kabel 3 x 120 mm² Minimalwert pro Phase (Normalbetrieb) Leitungsseite: M12 Schiene - 3 Kabel 3 x 70 mm² Minimalwert pro Phase (Normalbetrieb) Leitungsseite: M12 Schiene - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Normalbetrieb) Leitungsseite: M12 Schiene - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Normalbetrieb) Motor: M12 Schiene - 2 Kabel 3 x 120 mm² Minimalwert pro Phase (Normalbetrieb) Motor: M12 Schiene - 3 Kabel 3 x 70 mm² Minimalwert pro Phase (Normalbetrieb) Motor: M12 Schiene - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Normalbetrieb) Motor: M12 Schiene - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Normalbetrieb) Leitungsseite: M12 Schiene - 2 Kabel 3 x 95 mm² Minimalwert pro Phase (Schwerlastbetrieb) Leitungsseite: M12 Schiene - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Schwerlastbetrieb) Leitungsseite: M12 Schiene - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Schwerlastbetrieb) Motor: M12 Schiene - 1 Kabel 3 x 185 mm² Minimalwert pro Phase (Schwerlastbetrieb) Motor: M12 Schiene - 2 Kabel 3 x 95 mm² Minimalwert pro Phase (Schwerlastbetrieb) Motor: M12 Schiene - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Schwerlastbetrieb) Motor: M12 Schiene - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Schwerlastbetrieb) Steuerung: abnehmbare Schraubklemmen 0,5 - 1,5 mm² |
| Anschlusstyp | RJ45 (am dezentralen grafischen Terminal) für Modbus, seriell RJ45 (am dezentralen grafischen Terminal) für Ethernet/Modbus TCP |
| Datenformat | 8 Bits, einstellbar auf ungerade, gerade oder keine Parität |
| Polarisierungsart | Keine Impedanz |
| Austauschmodus | Halbduplex, Vollduplex, Auto-Negotation Ethernet/Modbus TCP |
| Anzahl der Adressen | 1…247 für Modbus, seriell |
| Zugriffsmethode | Slave Modbus TCP |
| Versorgung | Interne Stromversorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz Interne Stromversorgung für Digitaleingänge und STO: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz Externe Stromversorgung für Digitaleingänge: 24 V DC (19…30 V), <1,25 mA, Schutztyp: Überlast- und Kurzschlussschutz |
| Lokale Signalisierung | 3 LEDs (zweifarbig) für Status der integrierten Kommunikation 4 LEDs (zweifarbig) für Status Kommunikationsmodul 1 LED (rot) für Vorhandensein von Spannung 3 LEDs für lokale Diagnose |
| Breite | 600 mm |
| Höhe | 2350 mm |
| Tiefe | 669 mm |
| Produktgewicht | 500 kg |
| Anzahl der Analogeingänge | 3 |
| Analoger Eingangstyp | AI1, AI2, AI3 Software-konfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 Bits AI1, AI2, AI3 Software-konfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 Bits AI2 Spannung-Analogeingang: -10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 Bits |
| Anzahl digitale Eingänge | 8 |
| Diskreter Eingangstyp | DI7, DI8 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (<lt/>= 30 V) |
| Kompatibilität der Eingänge | DI5, DI6: Diskreter Eingang Level 1 SPS entspricht IEC 65A-68 STOA, STOB: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2 DI1...DI6: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2 |
| Diskrete Eingangslogik | Positive Logik (Quelle) (DI1...DI8), <lt/> 5 V (Stellung 0), <gt/> 11 V (Stellung 1) Negative Logik (Senke) (DI1...DI8), <gt/> 16 V (Stellung 0), <lt/> 10 V (Stellung 1) |
| Anzahl der Analogausgänge | 2 |
| Analoger Ausgangstyp | Software-konfigurierbare Spannung AQ1, AQ2: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit Software-konfigurierbarer Strom AQ1, AQ2: 0 - 20 mA, Auflösung 10 Bit Software-konfigurierbarer Strom DQ-, DQ+: 30 V DC Software-konfigurierbarer Strom DQ-, DQ+: 100 mA |
| Abtastdauer | 5 ms +/- 1 ms (DI5, DI6) - Diskreter Eingang 5 ms +/- 0,1 ms (AI1, AI2, AI3) - Analogeingang 10 ms +/- 1 ms (AO1) - Analogausgang 2 ms +/- 0,5 ms (DI1...DI4) - Diskreter Eingang |
| Genauigkeit | +/-1 % AO1, AO2 bei Temperaturschwankung von 60 °C Analogausgang +/- 0,6 % AI1, AI2, AI3 bei Temperaturschwankung von 60 °C Analogeingang |
| Linearitätsfehler | AO1, AO2: +/- 0,2 % für Analogausgang AI1, AI2, AI3: +/- 0,15 % des Höchstwerts für Analogeingang |
| Relaisausgangsnummer | 3 |
| Relais-Ausgangstyp | Konfigurierbare Relais-Logik R2: Sequenzrelais nein elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R3: Sequenzrelais nein elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen |
| Aktualisierungszeit | Relaisausgang (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| Min. Schaltstrom | Relaisausgang R1, R2, R3: 5 mA bei 24 V DC |
| Max. Schaltstrom | Relaisausgang R1, R2, R3 auf ohmsch Last, cos phi = 1: 3 A bei 30 V DC Relaisausgang R1, R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC Relaisausgang R1, R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC Relaisausgang R1, R2, R3 auf ohmsch Last, cos phi = 1: 3 A bei 250 V AC |
| Isolierung | Zwischen Leistungs- und Steuerungsklemmen |
| Max. Ausgangsfrequenz | 500 kHz |
| Max. Eingangsstrom | 453,0 A |
| Anwendungsauswahl Frequenzumrichter | Lebensmittel- und Getränkeindustrie andere Anwendung Bergbau, Mineralogie, Metallurgie Lüfter Bergbau, Mineralogie, Metallurgie Pumpe Öl und Gas Lüfter Wasser und Abwasser andere Anwendung Gebäude – HLK Schraubenverdichter Lebensmittel- und Getränkeindustrie Pumpe Lebensmittel- und Getränkeindustrie Lüfter Lebensmittel- und Getränkeindustrie Zerstäubung Öl und Gas elektrische Tauchpumpe (electrically submersible pump, ESP) Öl und Gas Wassereinspritzpumpe Öl und Gas Treibstoffpumpe Öl und Gas Verdichter für Raffinerie Wasser und Abwasser Zentrifugalpumpe Wasser und Abwasser Verdrängerpumpe Wasser und Abwasser elektrische Tauchpumpe (electrically submersible pump, ESP) Wasser und Abwasser Schraubenpumpe Wasser und Abwasser Kolbenverdichter Wasser und Abwasser Schraubenverdichter Wasser und Abwasser Zentrifugalverdichter Wasser und Abwasser Lüfter Wasser und Abwasser Förderanlage Wasser und Abwasser Mischer Gebäude – HLK Zentrifugalverdichter |
| Motorleistungsbereich AC-3 | 110…220 kW bei 480…500 V 3 Phasen 250…500 kW bei 380…440 V 3 Phasen |
| Menge pro Satz | 1 |
| Gehäusemontage | Bodenstehend |
| Verlustleistung in W | 3380 W, Schaltfrequenz 2,5 kHz (Schwerlastbetrieb) 5750 W, Schaltfrequenz 2,5 kHz (Normalbetrieb) |
| Max. Spitzenstrom | 525 A während 60 s (Normalbetrieb) 555 A während 60 s (Schwerlastbetrieb) |
Montage |
| Umgebungslufttemperatur beim Transport | -25…70 °C |
| Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 40 m/s² bei 11 ms |
| Zulässige relative Luftfeuchtigkeit (während des Betriebs) | Klasse 3K5 gemäß EN 60721-3 |
| Max. Beschleunigung unter Rüttelbelastung (während des Betriebs) | 6 m/s² bei 13 - 200 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während des Betriebs) | 1,5 mm bei 2 - 13 Hz |
| Umweltklasse (während des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3 Klasse 3S3 gemäß IEC 60721-3-3 |
| Isolationswiderstand | > 1 MOhm 500 V DC für 1 Minute gegen Masse |
| Geräuschpegel | 70 dB entspricht 86/188/EEC |
| Kühlluftvolumen | 1300 m3/h |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Max. THDI | <48 % Volllast entspricht IEC 61000-3-12 |
| Elektromagnetische Verträglichkeit | Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5 Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6 Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 |
| Verschmutzungsgrad | 2 entspricht IEC 61800-5-1 |
| Vibrationsfestigkeit | 1 Gn (f= 13…200 Hz) entspricht IEC 60068-2-6 1,5 mm Spitze zu Spitze (f= 2…13 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | 40…50 °C (mit Leistungsminderungsfaktor) -15…40 °C (ohne Leistungsreduzierung) |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Betriebshöhe | 1000 - 4800 m mit Stromreduzierung 1 % pro 100 m <lt/>= 1.000 m ohne Leistungsreduzierung |
| Produktzertifizierungen | ATEX EAC C-Tick |
| Beschriftung | CE |
| Normen | IEC 60204-1 IEC 61800-2 IEC 61800-3 IEC 61800-5-1 |
| Überspannungskategorie | III |
| Regelkreis | Einstellbarer PID-Regler |
| Geräuschpegel | 70 dB |
| Verschmutzungsgrad | 3 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 214,5 cm |
| VPE 1 Breite | 120,0 cm |
| VPE 1 Länge | 111,0 cm |
| Verpackungsgewicht (Lbs) | 550,0 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | D85bea05-cdd1-41b2-b42a-71d8bf09d77f |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Eingesparte und vermiedene Produktbeiträge | Ja |
| CO2-Bilanz (kg CO2 eq.) | 210171 |
| Total lifecycle Carbon footprint | 210 ton CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 3171.4695340502 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 3 171 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 91.4833333333 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 91 kg CO2 eq. |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 206873.3678191562 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 207 ton CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 35.0965053763 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 35 kg CO2 eq. |
| Produktreparaturindex | https://download.schneider-electric.com/files?p_Doc_Ref=ATV660C16Q4X1-ENVREPAIR-A-EN |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=ATV650C25N4F_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=ATV650C25N4F_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
107 Dokumente
| Auswahlkatalog 2025
15/09/25 · Catalog |
42,4 MB | Download |
| ATV650C25N4F REACh-Erklärung
07/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| ATV650C25N4F EU-RoHS-Erklärung
07/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| ATV650C25N4F China-RoHS-Erklärung
07/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| ATV600 CANopen manual - VW3A3608, VW3A3618, VW3A3628 15/03/25 · User guide | 5,5 MB | Download |
| Altivar Process: How to set the ramps switching in SoMove ? 15/03/25 · How to video | 0,2 MB | Video anzeigen |
| EcoStruxure Automation Device Maintenance (DE)
15/03/25 · Software - Release |
21,9 MB | Download |
| Altivar Process ATV600
15/03/25 · Catalog |
7,5 MB | Download |
| video: How to setup S2 Redundancy communication between Altivar and Siemens PLCs ? (using PROFINET module VW3A3647 in TIA Portal) 15/03/25 · How to video | 0,2 MB | Video anzeigen |
| Product Environmental Profile - ATV660 DRIVE SYSTEMS IP23 315 / 250 KW 400V 15/03/25 · Environmental Disclosure | 0,4 MB | Download |
| Product End of Life Instructions - ATV660 DRIVE SYSTEMS IP23 315 / 250 KW 400V 15/03/25 · Circularity Profile | 1,0 MB | Download |
| How to Set PROFIBUS Communication Between Altivar and Siemens PLC''s ? 15/03/25 · How to video | 0,2 MB | Video anzeigen |
| How to monitor operating point of your pumping system via pump characteristics curves with ATV600 ? 15/03/25 · How to video | 40,9 MB | Video anzeigen |
| How to set [Flow estimation] with ATV600 on a multipump system ? 15/03/25 · How to video | 40,9 MB | Video anzeigen |
| How to fix communication errors on Altivar drives and Soft Starters ? 15/03/25 · How to video | 40,9 MB | Video anzeigen |
| How to Set POWERLINK Between Altivar and B&R PLCs ? 15/03/25 · How to video | 0,2 MB | Video anzeigen |
| How to Set Ethernet IP Between Altivar and Allen Bradley PLCs using EDS Files ? 15/03/25 · How to video | 0,2 MB | Video anzeigen |
| How to disable error detection on ATV600 or ATV900? 15/03/25 · How to video | 0,2 MB | Video anzeigen |
| How to set up [catch on the fly] FLr on ATV600 or ATV900 ? 15/03/25 · How to video | 0,2 MB | Video anzeigen |
| How to Configure Synchronous Reluctance Motor with Altivar Series? 15/03/25 · How to video | 0,2 MB | Video anzeigen |
| How to set-up fault reset on ATV340, ATV600, ATV900? 15/03/25 · How to video | 0,2 MB | Video anzeigen |
| How to Configure Multipump Function with ATV600 ? 15/03/25 · How to video | 40,9 MB | Video anzeigen |
| ATV600 Modbus Serial link manual (Embedded) 15/03/25 · User guide | 5,3 MB | Download |
| ATV630 ATV650 Getting started Annex: SCCR
15/03/25 · User guide |
0,5 MB | Download |
| ATV630F ATV650F ATV930F ATV950F EU DECLARATION 15/03/25 · Declaration of conformity | 0,5 MB | Download |
| ATV630/650 Manuale di installazione 15/03/25 · User guide | 18,0 MB | Download |
| Cert altivar 1 15/03/25 · Certificate | 2,6 MB | Download |
| Decouvrez le catalogue EcoStruxure Automation Expert pour les automatismes industriels 15/03/25 · Catalog | 6,8 MB | Download |
| video: Altivar Process - Advanced Functions & Reliability for MMM 15/03/25 · Promotional video | 0,0 MB | Video anzeigen |
| Video: Altivar Process ATV600 Variable Speed Drive 15/03/25 · Promotional video | 0,3 MB | Video anzeigen |
| Ethernet_EDS_VW3A3720-VW3A3721_V1.15IE27 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| Discover catalog for EcoStruxure Automation Expert 15/03/25 · Catalog | 7,6 MB | Download |
| ATV600 CANopen EDS V3.6 15/03/25 · Software - Data Library | 0,0 MB | Download |
| Variable speed drive ATV650 ATV930 - 380...440V / 380…440V floor standing - 3D CAD 15/03/25 · CAD | 0,1 MB | Download |
| ATV600 Manuale di programmazione
15/03/25 · User guide |
12,8 MB | Download |
| ATV600 guide de programmation
15/03/25 · User guide |
12,8 MB | Download |
| ATV600 Manual de programación
15/03/25 · User guide |
12,8 MB | Download |
| ATV630/650 guide d'installation 15/03/25 · User guide | 18,0 MB | Download |
| ATV630-ATV650 Manual de instalación 15/03/25 · User guide | 18,0 MB | Download |
| découvrez le catalogue ATV600 pour variateurs de vitesse Altivar Process 15/03/25 · Catalog | 29,1 MB | Download |
| ATV600 DTM - pack langue (IT) 15/03/25 · Software - Data Library | 41,1 MB | Download |
| ATV600 DTM - pack langue (FR)
15/03/25 · Software - Data Library |
41,1 MB | Download |
| ATV600 DTM - pack lengua (ES) 15/03/25 · Software - Data Library | 41,1 MB | Download |
| ATV340_6XX_9XX_TUV_STO_CERTIFICATE 15/03/25 · Certificate | 0,7 MB | Download |
| Altivar Process: How to activate "Local-Remote" key on the Graphic Display Terminal? 15/03/25 · How to video | 40,9 MB | Video anzeigen |
| Altivar Process: How to set a maintenance event?
15/03/25 · How to video |
40,9 MB | Video anzeigen |
| Getting started with ATV600
15/03/25 · How to video |
40,9 MB | Video anzeigen |
| Altivar Process: How to set Heavy duty rating (drt)?
15/03/25 · How to video |
40,9 MB | Video anzeigen |
| Altivar Process: How to import Graphic display terminal configuration files in SoMove? 15/03/25 · How to video | 40,9 MB | Video anzeigen |
| Altivar Process: How to enable reverse mode with SoMove? 15/03/25 · How to video | 40,9 MB | Video anzeigen |
| Altivar Process: How to connect to a Webserver?
15/03/25 · How to video |
40,9 MB | Video anzeigen |
| Altivar Process: What are the Webserver's main features?
15/03/25 · How to video |
40,9 MB | Video anzeigen |
| ATV600 & ATV900 ATEX manual
15/03/25 · User guide |
1,6 MB | Download |
| ATV630-650 Installation manual 15/03/25 · User guide | 20,1 MB | Download |
| ATV600 Programming manual
15/03/25 · User guide |
12,4 MB | Download |
| ATV600 Programmieranleitung
15/03/25 · User guide |
12,5 MB | Download |
| ATV630/650 Installationsanleitung 15/03/25 · User guide | 18,0 MB | Download |
| Instruction Sheet : ATV600F & ATV900F Installation
15/03/25 · Instruction sheet |
3,7 MB | Download |
| ATV600 Communication parameters addresses
15/03/25 · Software - Data Library |
0,3 MB | Download |
| ATV600 EBO smart widget XML
15/03/25 · Software - Data Library |
30,2 MB | Download |
| Deutsch and Languages for VW3A1111 Advanced graphic display terminal 15/03/25 · Software - Data Library | 0,0 MB | Download |
| SoMove (FDT Eigenständig)
15/03/25 · Software - Data Library |
0,3 MB | Download |
| DeviceNet_EDS_VW3A3609 EDS Files 15/03/25 · Software - Data Library | 0,1 MB | Download |
| Ethernet EDS VW3A3720-21 V1.8 IE13 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| ATV600 BACnet_MSTP_EPICS EDS Files 15/03/25 · Software - Data Library | 0,4 MB | Download |
| Ethernet EDS = VW3A3720, VW3A3721 IE15 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| ATV600 CANopen EDS V2.2 15/03/25 · Software - Data Library | 0,0 MB | Download |
| ATV600 CANopen EDS V2.3 15/03/25 · Software - Data Library | 0,0 MB | Download |
| ATV600 CANopen EDS 15/03/25 · Software - Data Library | 0,0 MB | Download |
| POWERLINK XDD VW3A3619 EDS Files 15/03/25 · Software - Data Library | 0,1 MB | Download |
| ATV600 CANopen EDS V2.5 15/03/25 · Software - Data Library | 0,0 MB | Download |
| ATV600 CANopen EDS V3.3 15/03/25 · Software - Data Library | 0,0 MB | Download |
| Ethernet_EDS_VW3A3720-VW3A3721_V1.13_IE16 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| Ethernet_EDS_VW3A3720-VW3A3721_V1.15IE26 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| Ethernet_EDS_VW3A3720-VW3A3721_V1.15IE18 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| ATV600 CANopen EDS_V3.4 15/03/25 · Software - Data Library | 0,0 MB | Download |
| Ethernet EDS - V2.1_IE28 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| Ethernet EDS VW3A3720 V2.1_IE28 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| Discover catalog for Altivar Process ATV600 variable speed drives 15/03/25 · Catalog | 30,3 MB | Download |
| ATV600 DTM -Library (English)
15/03/25 · Software - Data Library |
0,6 MB | Download |
| ATV600 DTM - Verpackung langue (DE) 15/03/25 · Software - Data Library | 41,1 MB | Download |
| Application Note: ATV600 Multi-Drives with Booster Control Optimized
15/03/25 · Application Notes |
2,1 MB | Download |
| Application Note: ATV600 Multi-Drives Standard Level Control
15/03/25 · Application Notes |
2,1 MB | Download |
| Application Note: ATV600 Multi-Masters Booster Control with Pressure Feedback & Service Continuity,
15/03/25 · Application Notes |
2,3 MB | Download |
| Application Note: ATV600 Multi-Masters with Optimized Level Control 15/03/25 · Application Notes | 1,0 MB | Download |
| ATV600 EPLAN database (.edz) 15/03/25 · CAE | 7,6 MB | Download |
| ATV630F ATV650F ATV930F ATV950F UK DECLARATION 15/03/25 · Declaration of conformity | 0,4 MB | Download |
| PROFINET GSDML VW3A3627 GSD files 15/03/25 · Software - Data Library | 0,1 MB | Download |
| PROFIBUS DP GSD VW3A3607 V1.16 GSD files 15/03/25 · Software - Data Library | 0,1 MB | Download |
| How to Integrate ATV600 to EcoStruxure Building Operation ? 15/02/25 · How to video | 40,9 MB | Video anzeigen |
| ATV600_CANopen_EDS V1.6 15/02/25 · Software - Data Library | 0,0 MB | Download |
| Altivar Process: How to manage fan warning (FFdA)?
22/01/25 · How to video |
40,9 MB | Video anzeigen |
| ATV600_CANopen_EDS V1.3 15/01/25 · Software - Data Library | 0,0 MB | Download |
| ATV600_CANopen_EDS_V1_5 15/11/24 · Software - Data Library | 0,0 MB | Download |
| ATV600_CANopen_EDS V1.9 15/11/24 · Software - Data Library | 0,0 MB | Download |
| ATV600_CANopen_EDS 15/11/24 · Software - Data Library | 0,0 MB | Download |
| 01/01/70 Certificate (Sustainability) | 0,0 MB | Download |
| 01/01/70 Software - Data Library | 0,0 MB | Download |
| 01/01/70 Software - Data Library | 0,0 MB | Download |
| 01/01/70 Safety Data Sheet (SDS or MSDS) | 0,0 MB | Download |
| 01/01/70 Safety Data Sheet (SDS or MSDS) | 0,0 MB | Download |
| 01/01/70 Safety Data Sheet (SDS or MSDS) | 0,0 MB | Download |
| 01/01/70 How to video | 0,0 MB | Video anzeigen |
| 01/01/70 Certificate | 0,0 MB | Download |
| 01/01/70 Certificate | 0,0 MB | Download |
| 01/01/70 Technical illustration | 0,0 MB | Download |
| 01/01/70 Certificate | 0,0 MB | Download |
