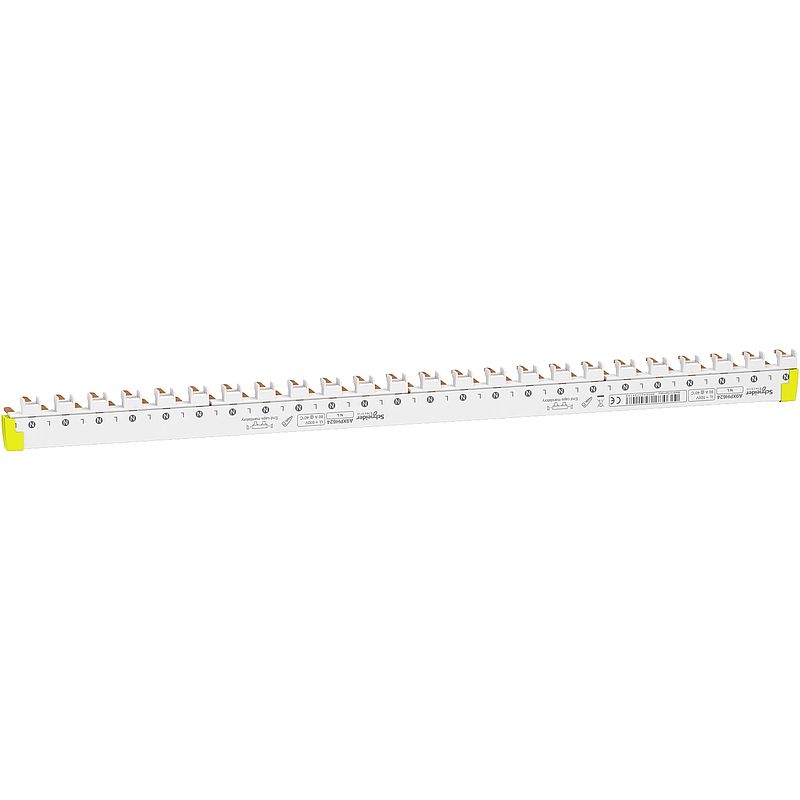

Phasenschiene für FI/LS, ablängbar, 1P+N, 24 Module für 12 FI/LS, 80A

A9XPH624

Materialpreisgruppe : D7

31,95 €

EAN Code: 3606480794148

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Broschüre	Download
CAD	Download
Catalog	Download
Declaration of conformity	Download
Environmental Disclosure	Download
Offer Marketing Illustration	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Fehlerstrom-Schutzeinrichtungen (80)

Zubehörteile (3)

Spezifikationen

Hauptmerkmale
Baureihe	Acti9
Produkt- oder Komponententyp	Kammschiene
Montagemodus	Horizontal
Zubehör / Teilekategorie	Anschlusszubehör
Beschreibung der Leitungen	1L + N
Länge in 18-mm-Modulen	24
Normen	EN/IEC 61439-1
Zusatzmerkmale
Anzahl der Wege	24-polig
Polkonfiguration für 1-Weg	1 x 1P + N
Anschlussraster	9 mm
Anschlusstyp	Zinke
Abstand zwischen den Polen	18 mm
Beschriftung	N L
Isolation	Isoliert
Gerätedarstellung	Ablängbar
[Ie] Betriebsbemessungstrom	80 A bei 40 °C
[Ue] Betriebsbemessungsspannung	230 V AC Ph/N
[Ui] Bemessungs-Isolationsspannung	500 V AC entspricht IEC 61439-1
[Uimp] Bemessungs-Stoßspannungsfestigkeit	6 kV
Montageort	Unten
9-mm-Raster	48
Breite	430 mm
Farbe	Weiß (RAL 9003)
Kompatible Produktfamilie	Acti9 iDPN Acti9 iDPN Vigi Acti9 iCVm40 Acti9 iCVr40 Acti9 iDDm40
Verteilertyp	N L
Höhe	25 mm
Tiefe	20 mm
Anzahl der Wege	24-polig
Montageort	Unten
Montage
Feuerbeständigkeit	960 °C ( 30 s ) entspricht IEC 60695-2-1
Verschmutzungsgrad	3 entspricht IEC 60947-7-1
Schutzart (IP)	IP20 Mit Endstücken und Zinkenabdeckungen
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	204,000 g
VPE 1 Höhe	2,000 cm
VPE 1 Breite	3,000 cm
VPE 1 Länge	43,500 cm
VPE 2 Art	BB1
VPE 2 Menge	5
VPE 2 Gewicht	1,134 kg
VPE 2 Höhe	6,000 cm
VPE 2 Breite	8,800 cm
VPE 2 Länge	46,700 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Nachhaltigkeit

Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
SCIP-Nummer	12618b2a-bc0e-4c2d-bb7b-9185c26e01fe
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	Ja
CO2-Bilanz (kg CO2 eq.)	3
Total lifecycle Carbon footprint	3 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	0.9949776083362387
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3]	1 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.039660005394857104
CO₂-Fußabdruck der Distributionsphase [A4]	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.0027520743767867704
CO₂-Fußabdruck der Installationsphase [A5]	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	1.4569833627457827
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6]	1 kg CO2 eq.
Sustainable packaging	Nein
Carbon footprint of the end-of-life phase [C1 to C4]	0.4292641478779973
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4]	0.4 kg CO2 eq.
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Recyclingfähigkeitspotential in %	67
EU-RoHS-Richtlinie	https://download.se.com/files?p_Doc_Ref=A9XPH624_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung	https://download.se.com/files?p_Doc_Ref=A9XPH624_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
PVC-frei	Ja
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Produkt mit halogenfreien Kunststoffteilen

Schnellübersicht Installationsgeräte Resi9 & Acti9 ZXPRESI9ACTI9 · 22/10/26 · Broschüre	16,1 MB	Download
Auswahlkatalog 2025 15/09/25 · Catalog	42,4 MB	Download
A9XPH624 EU-RoHS-Erklärung 06/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
A9XPH624 REACh-Erklärung 06/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
Cert for devices 15/03/25 · Certificate	10,2 MB	Download
EU doc for Comb busbars 15/03/25 · Declaration of conformity	0,4 MB	Download
UKCA_declaration_Comb_busbars 15/03/25 · Declaration of conformity	0,4 MB	Download
Acti9 COMB BUSBAR IID IC60 3PN 16 MODULES - 3D CAD 15/11/24 · CAD	1,3 MB	Download
01/01/70 Offer Marketing Illustration	0,0 MB	Download
01/01/70 Environmental Disclosure	0,0 MB	Download
01/01/70 Environmental Disclosure	0,0 MB	Download
