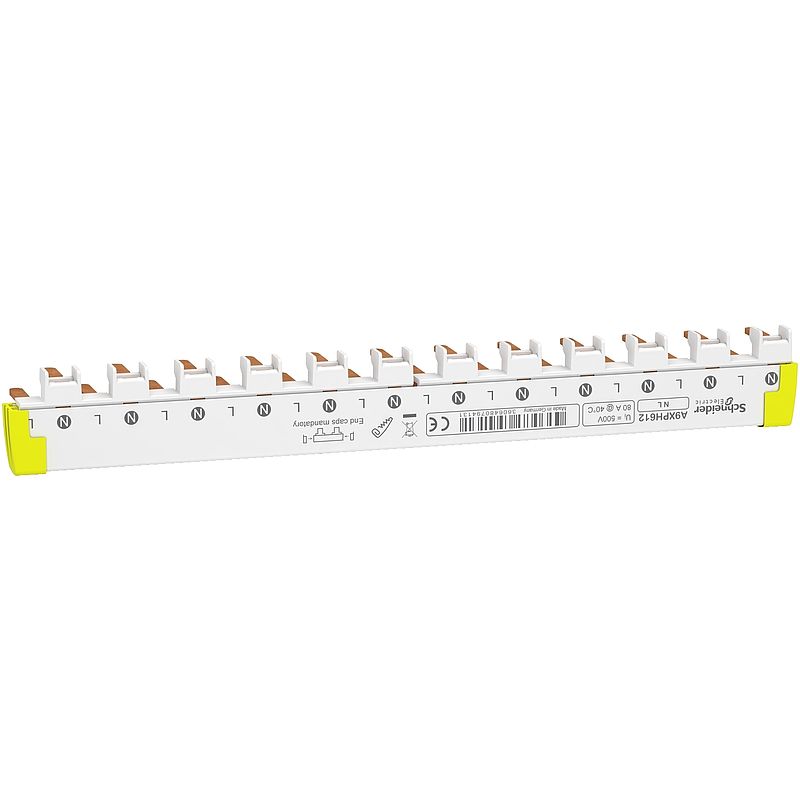

Phasenschiene für FI/LS, ablängbar, 1P+N, 12 Module für 6 FI/LS, 80A

A9XPH612

Materialpreisgruppe : D7

15,15 €

EAN Code: 3606480794131

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Brochure	Download
CAD	Download
Catalog	Download
Declaration of conformity	Download
Environmental Disclosure	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Fehlerstrom-Schutzeinrichtungen (68)

Zubehörteile (3)

Spezifikationen

Hauptmerkmale
Baureihe	Acti9
Produkt- oder Komponententyp	Kammschiene
Montagemodus	Horizontal
Zubehör / Teilekategorie	Anschlusszubehör
Beschreibung der Leitungen	1L + N
Länge in 18-mm-Modulen	12
Normen	EN/IEC 61439-1
Zusatzmerkmale
Anzahl der Wege	12-polig N + 1 L
Polkonfiguration für 1-Weg	1 x 1P + N
Anschlussraster	9 mm
Anschlusstyp	Zinke
Abstand zwischen den Polen	18 mm
Beschriftung	N L
Isolation	Isoliert
Gerätedarstellung	Ablängbar
[Ie] Betriebsbemessungstrom	80 A bei 40 °C
[Ue] Betriebsbemessungsspannung	230 V AC Ph/N
[Ui] Bemessungs-Isolationsspannung	500 V AC entspricht IEC 61439-1
[Uimp] Bemessungs-Stoßspannungsfestigkeit	6 kV
Montageort	Unten auf Tunnelklemmen
9-mm-Raster	24
Breite	220 mm
Farbe	Weiß (RAL 9003)
Kompatible Produktfamilie	Acti9 Acti 9 iDPN Acti9 Acti9 iDPN Vigi
Verteilertyp	N L
Montage
Feuerbeständigkeit	960 °C ( 30 s ) entspricht IEC 60695-2-1
Verschmutzungsgrad	3 entspricht IEC 60947-7-1
Schutzart (IP)	IP20 Mit Endstücken und Zinkenabdeckungen
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	100,000 g
VPE 1 Höhe	2,200 cm
VPE 1 Breite	2,800 cm
VPE 1 Länge	22,000 cm
VPE 2 Art	BB1
VPE 2 Menge	5
VPE 2 Gewicht	568,000 g
VPE 2 Höhe	6,000 cm
VPE 2 Breite	8,600 cm
VPE 2 Länge	24,800 cm
VPE 3 Art	S03
VPE 3 Menge	80
VPE 3 Gewicht	9,850 kg
VPE 3 Höhe	30,000 cm
VPE 3 Breite	30,000 cm
VPE 3 Länge	40,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Nachhaltigkeit

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
SCIP-Nummer	12618b2a-bc0e-4c2d-bb7b-9185c26e01fe
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	Ja
CO2-Bilanz (kg CO2 eq.)	2
Total lifecycle Carbon footprint	2 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	0.4877341217334504
CO2 Fußabdruck am Ende der Betriebsdauer	0.5 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.019441179115126033
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.0013490560670523385
CO2 Fußabdruck während der Einrichtung	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	0.8185503529923885
Carbon footprint of the use phase [B2, B3, B4, B6]	0.8 kg CO2 eq.
Sustainable packaging	Nein
Carbon footprint of the end-of-life phase [C1 to C4]	0.21042360190097908
Carbon footprint of the end-of-life phase [C1 to C4]	0.2 kg CO2 eq.
WEEE Label	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
