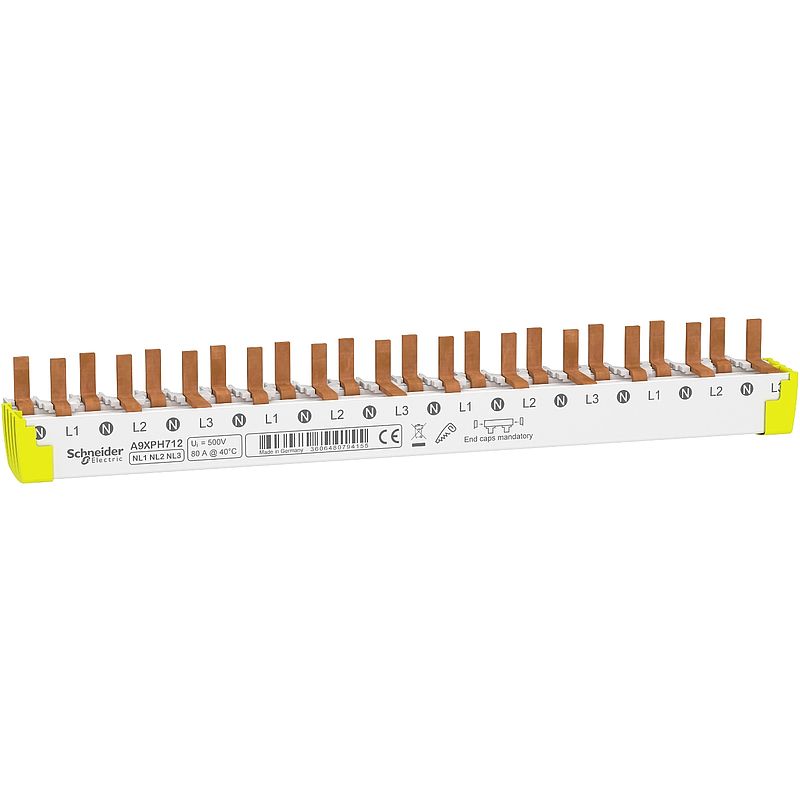

Phasenschiene für FI/LS, ablängbar, 3P+N, 12 Module für 6 FI/LS, 80A

A9XPH712

Materialpreisgruppe : D7

28,85 €

EAN Code: 3606480794155

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Broschüre	Download
CAD	Download
Catalog	Download
Declaration of conformity	Download
Environmental Disclosure	Download
Offer Marketing Illustration	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Fehlerstrom-Schutzeinrichtungen (80)

Zubehörteile (3)

Spezifikationen

Hauptmerkmale
Baureihe	Acti9
Produkt- oder Komponententyp	Kammschiene
Montagemodus	Horizontal
Zubehör / Teilekategorie	Anschlusszubehör
Beschreibung der Leitungen	3L + N
Länge in 18-mm-Modulen	12
Normen	EN/IEC 61439-1
Zusatzmerkmale
Anzahl der Wege	12-polig
Polkonfiguration für 1-Weg	3P
Anschlussraster	9 mm zwischen Phase und Neutral 18 mm zwischen Phasen
Anschlusstyp	Zinke
Abstand zwischen den Polen	18 mm
Beschriftung	N L1 N L2 N L3
Isolation	Isoliert
Gerätedarstellung	Ablängbar
[Ie] Betriebsbemessungstrom	80 A bei 40 °C
[Ue] Betriebsbemessungsspannung	230 V AC Ph/N 400 V AC Ph/Ph
[Ui] Bemessungs-Isolationsspannung	500 V AC entspricht IEC 61439-1
[Uimp] Bemessungs-Stoßspannungsfestigkeit	6 kV
Montageort	Unten
9-mm-Raster	24
Breite	220 mm
Farbe	Weiß (RAL 9003)
Kompatible Produktfamilie	Acti9 iDPN Acti9 iDPN Vigi Acti9 iCVm40 Acti9 iCVr40 Acti9 iDDm40 Resi9
Verteilertyp	N L1 N L2 N L3
Höhe	30 mm
Tiefe	30 mm
Anzahl der Wege	12-polig
Polkonfiguration für 1-Weg	3P + N
Abstand zwischen den Polen	18 mm
Montageort	Unten
Montage
Feuerbeständigkeit	960 °C ( 30 s ) entspricht IEC 60695-2-1
Verschmutzungsgrad	3 entspricht IEC 60947-7-1
Schutzart (IP)	IP20 Mit Endstücken und Zinkenabdeckungen
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	155 g
VPE 1 Höhe	3 cm
VPE 1 Breite	3 cm
VPE 1 Länge	22 cm
VPE 2 Art	BB1
VPE 2 Menge	5
VPE 2 Gewicht	851,000 g
VPE 2 Höhe	6,200 cm
VPE 2 Breite	8,600 cm
VPE 2 Länge	24,800 cm
VPE 3 Art	S02
VPE 3 Menge	40
VPE 3 Gewicht	7,152 kg
VPE 3 Höhe	15,000 cm
VPE 3 Breite	30,000 cm
VPE 3 Länge	40,000 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Nachhaltigkeit

Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
SCIP-Nummer	12618b2a-bc0e-4c2d-bb7b-9185c26e01fe
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	Ja
CO2-Bilanz (kg CO2 eq.)	3
Total lifecycle Carbon footprint	3 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	0.755987888686848
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3]	0.8 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.030133827628445343
CO₂-Fußabdruck der Distributionsphase [A4]	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.0020910369039311245
CO₂-Fußabdruck der Installationsphase [A5]	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	1.7304820150799178
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6]	2 kg CO2 eq.
Sustainable packaging	Nein
Carbon footprint of the end-of-life phase [C1 to C4]	0.32615658294651756
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4]	0.3 kg CO2 eq.
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Recyclingfähigkeitspotential in %	67
EU-RoHS-Richtlinie	https://download.se.com/files?p_Doc_Ref=A9XPH712_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung	https://download.se.com/files?p_Doc_Ref=A9XPH712_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
PVC-frei	Ja
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Produkt mit halogenfreien Kunststoffteilen
