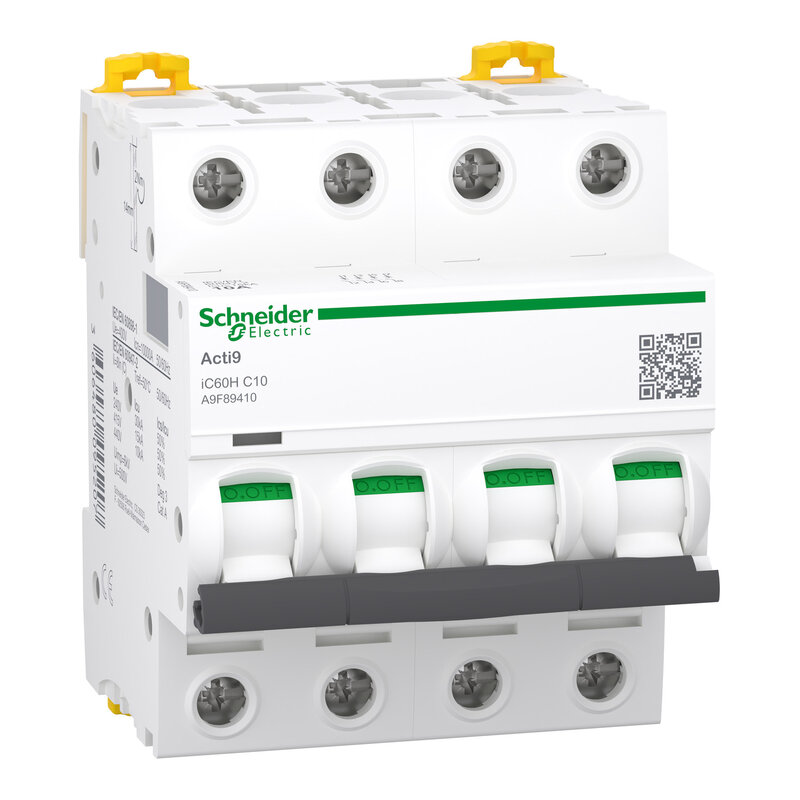

IC60H, Miniatur-Leistungsschalter, 4p, 10A, C-Kurve
A9F89410
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Verteilungen: Kompatible Produkte
Verteilungen (11)
Steuerungsgeräte: Kompatible Produkte
Steuerungsgeräte (3)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (18)
Drahtlose Sensoren: Kompatible Produkte
Drahtlose Sensoren (1)
Remote Control Auxiliaries Erweiterungen: Kompatible Produkte
Erweiterungen (14)
Zubehörteile: Kompatible Produkte
Zubehörteile (8)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Geräteanwendung | Verteilung |
| Baureihe | Acti9 |
| Produktname | Acti9 iC60 |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung des Geräts | iC60H |
| Beschreibung der Pole | 4P |
| Anzahl der geschützten Pole | 4 |
| [In] Bemessungsstrom | 10 A |
| Netzwerktyp | AC DC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | C |
| Nutzungskategorie | Kategorie A entspricht EN/IEC 60947-2 |
| Eignung für Isolation | Ja entspricht EN/IEC 60947-2 Ja entspricht EN/IEC 60898-1 |
| Normen | EN/IEC 60947-2 EN/IEC 60898-1 |
Zusatzmerkmale |
| Ausschaltvermögen | 42 kA Icu bei 12 - 133 V AC 50/60 Hz entspricht EN/IEC 60947-2 30 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2 15 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2 10 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2 15 kA Icu bei <= 250 V DC entspricht EN/IEC 60947-2 10000 A Icn bei 400 V AC 50/60 Hz entspricht EN/IEC 60898-1 |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | 12 - 133 V AC 50/60 Hz 220 - 240 V AC 50/60 Hz 380 - 415 V AC 50/60 Hz 440 V AC 50/60 Hz <= 250 V DC |
| Magnetische Auslösegrenze | 8 x Zoll +/-20 % |
| Begrenzungsklasse | 3 entspricht EN/IEC 60898-1 |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz entspricht EN/IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht EN/IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | Auslöseanzeige |
| Montagemodus | Aufsteckbar Abnehmbare Kammschiene installiert |
| Montagehalterung | 35 mm DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben oder unten: ja |
| 9-mm-Raster | 8 |
| Höhe | 85 mm |
| Breite | 72 mm |
| Tiefe | 78,5 mm |
| Produktgewicht | 0,5 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen |
| Drahtabisolierungslänge | 14 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Erdschlussschutz | Separater Block |
| Anschlussraster | 18 mm zwischen Phasen |
| Bem.-Betr.-Ausschaltverm. Ics | 21 kA 50 % x Icu at 12 - 133 V AC 50/60 Hz conforming to EN/IEC 60947-2 15 kA 50 % x Icu at 220 - 240 V AC 50/60 Hz conforming to EN/IEC 60947-2 7,5 kA 50 % x Icu at 380 - 415 V AC 50/60 Hz conforming to EN/IEC 60947-2 5 kA 50 % x Icu at 440 V AC 50/60 Hz conforming to EN/IEC 60947-2 15 kA 100 % x Icu at <= 250 V DC conforming to EN/IEC 60947-2 |
| Anschlüsse - Klemmen | Einzelklemme (oben oder unten) , for 1 cable(s) , 1…25 mm², fest, Kupfer Einzelklemme (oben oder unten) , for 1 cable(s) , 1…16 mm², flexibel, Kupfer Einzelklemme (oben oder unten) , for 1 cable(s) , 1…16 mm², flexibel mit Aderendhülse, Kupfer Einzelklemme (oben oder unten) , for 1,0 cable(s) , flexibel, Kupfer oder Aluminium, with ring terminal and accessory |
Montage |
| Verschmutzungsgrad | 3 entspricht EN/IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Betriebshöhe | 0 - 2.000 m |
| Umgebungstemperatur bei Betrieb | -35…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 in modulares Gehäuse (Isolierung Klasse II) entspricht IEC 60529 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 434,000 g |
| VPE 1 Höhe | 7,100 cm |
| VPE 1 Breite | 7,500 cm |
| VPE 1 Länge | 9,500 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 3 |
| VPE 2 Gewicht | 1,356 kg |
| VPE 2 Höhe | 8,500 cm |
| VPE 2 Breite | 10,000 cm |
| VPE 2 Länge | 22,000 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 33 |
| VPE 3 Gewicht | 15,435 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 26ff71d1-98cf-4280-8725-455b9a6b2fb9 |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Frei von giftigen Schwermetallen | Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Sustainable packaging | Ja |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 42 |
| Total lifecycle Carbon footprint | 42 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 3.083470651816785 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 3 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.061781809656087094 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.04096797621120711 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 37.16224999999999 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 37 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1.2952058663707056 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 1 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 54 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=A9F89410_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt enthält Halogene über den Grenzwerten |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=A9F89410_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Silikonfrei | Nein |
