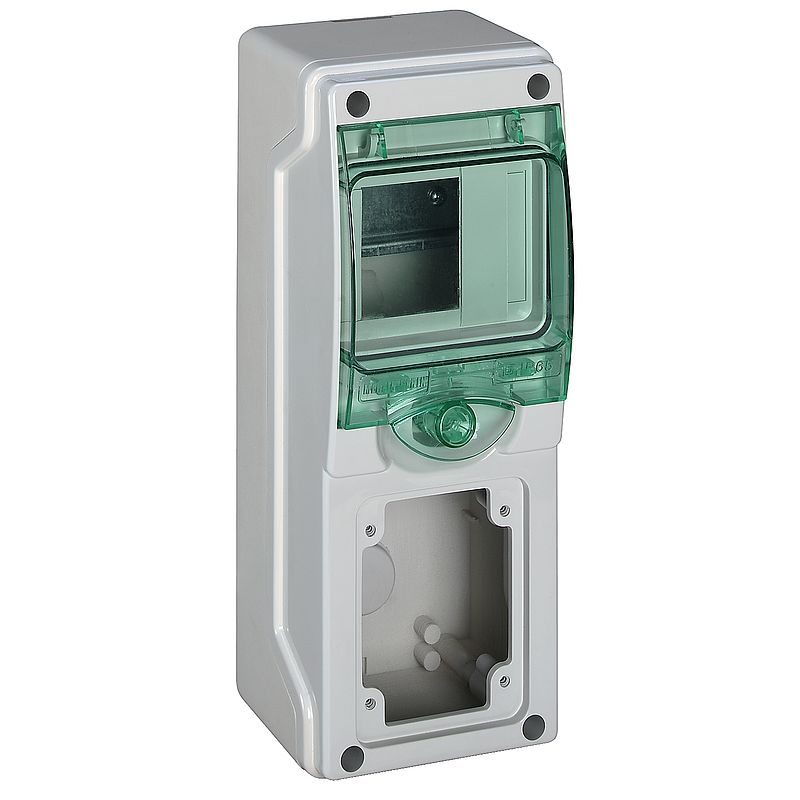

Kaedra Mini-Leergehäuse, 1 Montagestelle für Steckdose 65x85mm, 4 TE
13150
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
: Kompatible Produkte
(5)
Verteilungen: Kompatible Produkte
Verteilungen (2)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Kaedra |
| Produkt- oder Komponententyp | Wetterfestes Gehäuse |
| Gehäusetyp | Gehäuse für Stecker und Steckdose |
| Zubehör im Lieferumfang des Gehäuses | 1 Klemmenleiste 4 Aussparungen |
| Beschreibung der Montageplatte | Ohne Montageplatte | Zusatzmerkmale |
| Gehäusemontage | Oberfläche |
| 9-mm-Raster | 8 |
| Anzahl der 18-mm-Module pro Reihe | 4 |
| Gesamtzahl der 18-mm-Module | 4 |
| Anzahl der horizontalen Reihen | 1 |
| elektrische Isolationsklasse | Klasse II Doppelisolierung |
| Anzahl der Öffnungen der Schnittstelle | 1 |
| gelieferte Ausrüstung | 1 Klemmenleiste, 4 Löcher |
| Art der Frontabdeckung | Transparent |
| Verlustleistung in W | 6,5 W |
| [In] Bemessungsstrom | 63 A |
| Anzahl der Ausschnitte PG ISO | 1 |
| Anzahl der Klemmenblöcke | 1 mit 4 Abgänge |
| Verteilerblock-Ausgänge | 2 x 10 mm² 2 x 16 mm² |
| Beschreibung der Verriegelungsoptionen | Optionale Verriegelung |
| Gehäusematerial | Selbstverlöschendes Polymer |
| Basisabmessungen | 65 x 85 mm |
| Breite | 98 mm |
| Höhe | 248 mm |
| Tiefe | 98,5 mm |
| Innentiefe | 61 mm |
| Farbe | Tür: grün transparent Gehäuse: hellgrau (RAL 7035) |
Montage |
| Normen | IEC 670 EN 50102 IEC 60439-3 IEC 60529 EN 50262 |
| Feuerbeständigkeit | 750 °C entspricht IEC 60695-2-1 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (IK) | IK09 entspricht EN 50102 |
| Umwelteigenschaften (UV) | UV-beständig: Klasse 3 entspricht ISO 4582:2010 UV-Beständigkeitstest entspricht ISO 4892-2:2013 |
| Überspannungskategorie | II |
| Umgebungstemperatur bei Betrieb | -25…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 400,000 g |
| VPE 1 Höhe | 9,700 cm |
| VPE 1 Breite | 9,500 cm |
| VPE 1 Länge | 25,000 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 3,600 kg |
| VPE 2 Höhe | 22,000 cm |
| VPE 2 Breite | 34,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 192 |
| VPE 3 Gewicht | 96,096 kg |
| VPE 3 Höhe | 80,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 5305d5d6-3783-4b3d-abd0-61fa4a6023d7 |
