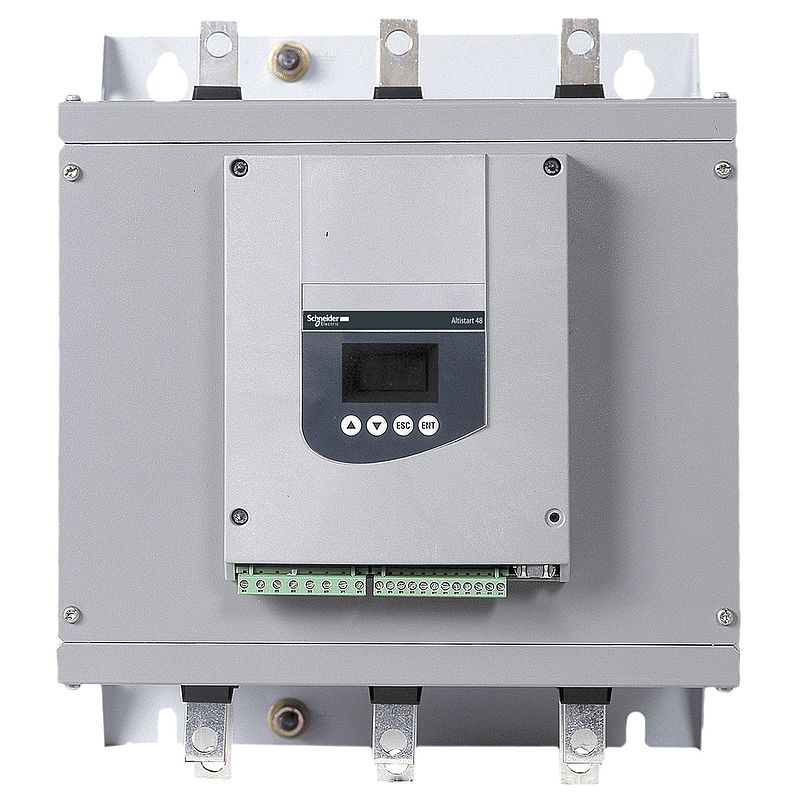

Sanftanlasser für Asynchronmotor, ATS48, 233A, 230-415 V, 55-220 KW
ATS48C25Q
Nur über unseren Service ver…
Eingestellt am: 31. December 2022
Der Service wird eingestellt am: 31. December 2030
EAN Code: 3389110982411
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
How To Video
|
Video anzeigen |
|
Zertifikat
|
Download |
|
Konformitätserklärung
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
Dieses Produkt ist kompatibel mit
: Kompatible Produkte
(1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altistart 48 |
| Produkt- oder Komponententyp | Sanftanlasser |
| Produktbestimmung | Asynchronmotoren |
| Produktspezifische Anwendung | Industrie und Pumpen mit hoher Überlast |
| Kurzbezeichnung des Geräts | ATS48 |
| Nutzungskategorie | AC - 53 A |
| Versorgungsspannung | 230 - 415 V -15 - +10 \% |
| Frequenz der Stromversorgung | 50 - 60 Hz - 5 - 5 \% |
| Motorleistung (kW) | 55 kW bei 230 V Anschluss in der Motorversorgungsleitung für erhöhte Anforderungen 75 kW bei 230 V Anschluss in der Motorversorgungsleitung für Standardanwendungen 110 kW bei 230 V Anschluss anDreieckschaltung für erhöhte Anforderungen 110 kW bei 400 V Anschluss in der Motorversorgungsleitung für erhöhte Anforderungen 132 kW bei 230 V Anschluss anDreieckschaltung für Standardanwendungen 132 kW bei 400 V Anschluss in der Motorversorgungsleitung für Standardanwendungen 160 kW bei 400 V Anschluss anDreieckschaltung für erhöhte Anforderungen 220 kW bei 400 V Anschluss anDreieckschaltung für Standardanwendungen |
Zusatzmerkmale |
| Geräteanschluss | In die Dreieckschaltung des Motors In der Motorversorgungsleitung |
| Schutzfunktionen | Phasenausfall: Linie Thermischer Schutz: Motor Thermischer Schutz: Starter |
| Normen | EN/IEC 60947-4-2 |
| Produktzertifizierungen | C-Tick CCC UL NOM 117 CSA DNV SEPRO GOST TCF |
| Beschriftung | CE |
| Diskrete Eingangsnummer | 5 |
| Digitaler Eingang | PTC, 750 Ohm bei 25 °C (Stop, Run, LI3, LI4) Logik, <= 8 mA 4300 Ohm |
| digitaler Logikeingang | Positive Logik Stop, Run, LI3, LI4 bei Status 0: < 5 V und <= 2 mA bei Status 1: > 11 V, >= 5 mA |
| Min. Schaltstrom | 10 mA bei 6 V DC für Relaisausgänge |
| Diskrete Ausgangsnummer | 2 |
| Digitaler Ausgang | (LO1) Logikausgang 0 V gemeinsam konfigurierbar (LO2) Logikausgang 0 V gemeinsam konfigurierbar (R1) Relaisausgänge Störungsrelais Schließer (S) (R2) Relaisausgänge Ende des Startrelais Schließer (S) (R3) Relaisausgänge Motor angetrieben Schließer (S) |
| Analoger Ausgangstyp | Stromausgang AO: 0 - 20 mA oder 4 - 20 mA, Impedanz <500 Ohm |
| Kommunikationsprotokoll | Modbus |
| Anschlusstyp | 1 RJ45 |
| Kommunikationsdatenverbindung | Seriell |
| Physikalische Schnittstelle | RS485 Multidrop |
| Übertragungsgeschwindigkeit | 4800, 9600 or 19200 bps |
| Funktion verfügbar | Extener Bypass (Option) |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Höhe | 380 mm |
| Breite | 320 mm |
| Tiefe | 265 mm |
| Produktgewicht | 18,2 kg | Montage |
| Elektromagnetische Verträglichkeit | Leitungsgebundene und abgestrahlte Emissionen Level A entspricht IEC 60947-4-2 Gedämpfte oszillierende Wellen Level 3 entspricht IEC 61000-4-12 Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2 Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4 Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3 Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5 |
| Relative Feuchtigkeit | 0…95 \% ohne Kondensation oder Tropfwasser entspricht EN/IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | 40…60 °C (mit Stromreduzierung von 2 \% pro °C) -10…40 °C (ohne Leistungsminderung) |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Betriebshöhe | <= 1.000 m ohne Leistungsminderung > 1.000 - 2.000 m mit Strom-Reduktion von 2,2\% je weitere 100 m |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 21,636 kg |
| VPE 1 Höhe | 42,000 cm |
| VPE 1 Breite | 46,000 cm |
| VPE 1 Länge | 51,500 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
