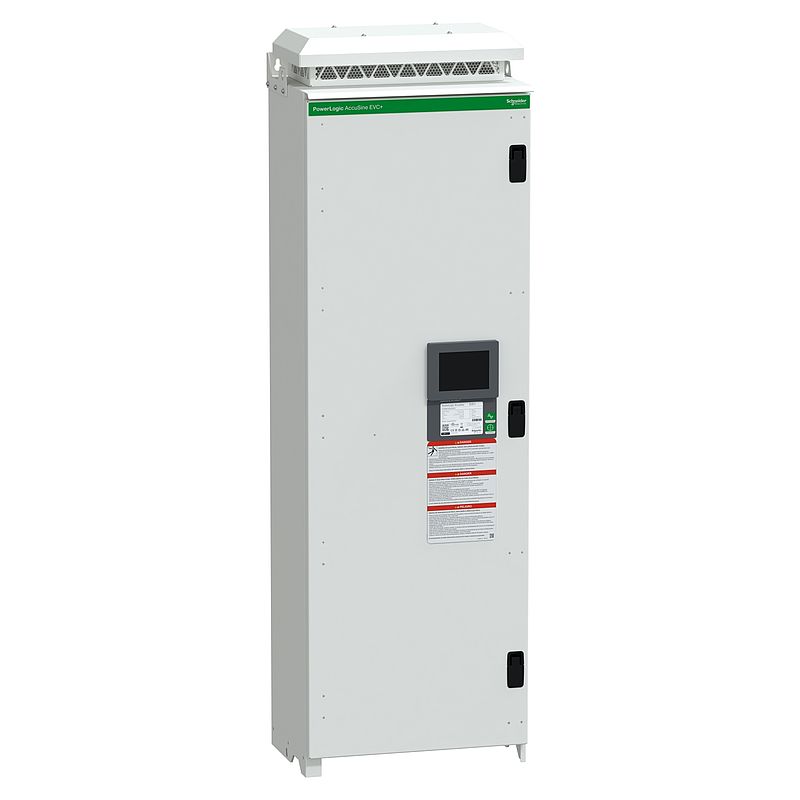

Elektronische VAR Kompensation, PowerLogic EVC+, 100kvar, 208-480V, IP21(Marine)

EVCM100D5W21
Materialpreisgruppe : DW
13.320,00 €
Demnächst nicht mehr lieferb…
Der Service wird eingestellt am:  30. September 2030
Eingestellt am:  03. June 2025
EAN Code: 3606482047921
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
Brochure Download
Instruction sheet Download
User guide Download
Technical illustration Download
Declaration of conformity Download
Promotional video Video anzeigen
CAD Download
Certificate Download
Firmware Download
Circularity Profile Download
Environmental Disclosure Download
Alle Dokumente

Spezifikationen

Hauptmerkmale
Produktname AccuSine EVC+
Produkt- oder Komponententyp Electronic VAR compensator
Zusatzmerkmale
Netzwerktyp 3P
Netzwerkkonfiguration 3 oder 4 Drähte
Netzspannung 208…480 V AC
Netzwerkfrequenz 50/60 Hz +/-3 % automatische Erfassung
Max. zulässige Spannung 1,1 x Un
Blindleistungsangabe 100 kvar 380 V AC 50/60 Hz
100 kvar 480 V AC 50/60 Hz
63 kvar 240 V AC 50/60 Hz
55 kvar 208 V AC 50/60 Hz
Betriebsmodus Korrektur Leistungsfaktor
Blindleistungskompensation
Netzstromausgleich
Phasen-Oberschwingungskorrektur
Installationsort Innenraum
Gehäusemontage Wandmontage
Schutzart Intern durch Sicherung
Trennungstyp Elektronisch
Wärmeabgabe Rückschacht mit Zwangsbelüftung für hohen Wärmestrom
Elektromagnetische Verträglichkeit Emissionstests, Klasse A entspricht EN 61000-6-4
Störfestigkeit für industrielle Umgebungen entspricht EN 61000-6-2
Zugänglichkeit für den Betrieb Frontseite
Position des Anschlusses Unten
Montage
Schutzart des Gehäuses IP21
Umgebungseigenschaften Betrieb: 3C2 entspricht IEC 60721-3-3
Betrieb: 3S2 entspricht IEC 60721-3-3
Speicher: 3C3 entspricht IEC 60721-3-3
Speicher: 3S3 entspricht IEC 60721-3-3
Betriebshöhe 1.000 m
<lt/>= 4.800 m 1 % pro 100 m
<lt/>= 4.800 m
Umgebungstemperatur bei Betrieb 0…50 °C
50…52 °C Maximum mit Stromreduzierung von 2 % pro °C
Relative Luftfeuchtigkeit 0…95 %
Schutz der Leiterplatte Schutzbeschichtet
Normen UL 508
CSA C22.2 Nr. 14
ISO 9001
IEEE 519-2014
IEC 62477-1
IEC 61439-1
Produktzertifizierungen CE
cULus
RCM
DNV
ABS
Umgebungstemperatur bei Lagerung -20…60 °C
Produktgewicht 130 kg
Höhe 1685 mm
Breite 540 mm
Tiefe 383 mm
Farbe Weiß
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Höhe 42 cm
VPE 1 Breite 60 cm
VPE 1 Länge 176,5 cm
VPE 1 Gewicht 167,1 kg
Vertragliche Gewährleistung
Gewährleistung 18 Monate

Nachhaltigkeit

Environmental data
EU-RoHS-Richtlinie Konform mit Ausnahme
EU-RoHS-Deklaration
Quecksilberfrei Ja
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Ja
WEEE Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen.
Rücknahme No
SCIP-Nummer B8c4ae3f-d4e6-480e-9d31-e612ad50f126
