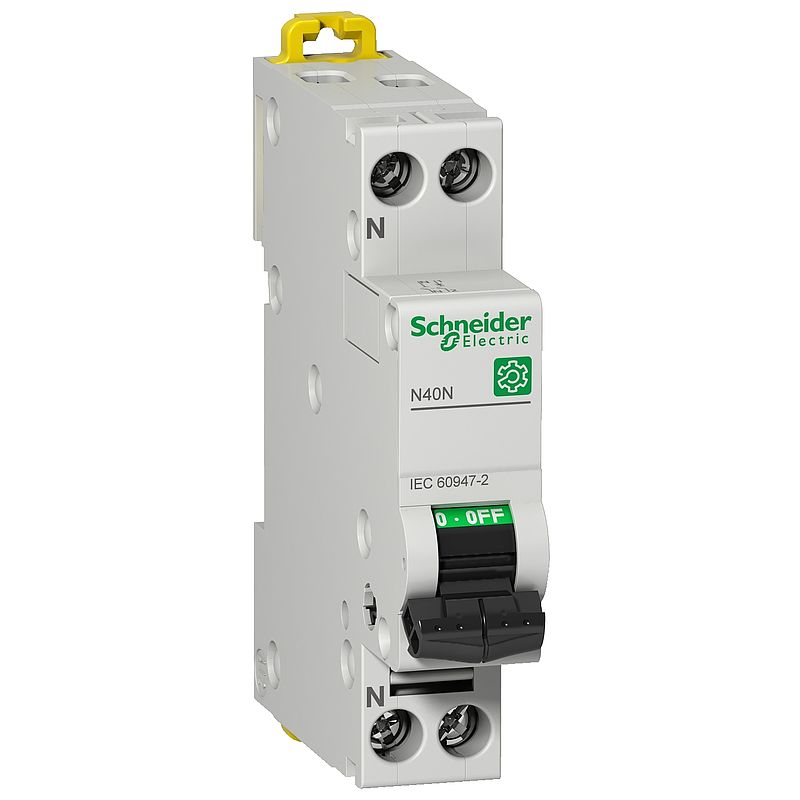

Multi 9 OEM N40N LS-Schalter 25A 1-polig+N C-Charakteristik 10kA
M9P22625
Materialpreisgruppe
: DY
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
|
Brochure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (6)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (10)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Multi 9 |
| Produktname | Multi9 N40 |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung des Geräts | N40N |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 1P + N |
| Anzahl der geschützten Pole | 1 |
| Neutralposition | Links |
| [In] Bemessungsstrom | 25 A bei 50 °C entspricht EN/IEC 60947-2 |
| Netzwerktyp | AC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | C |
| Ausschaltvermögen | 10 kA Icu bei 240 V AC 50/60 Hz zwischen Phase und Neutral entspricht EN/IEC 60947-2 |
| Normen | EN/IEC 60947-2 |
| Netzwerkfrequenz | 50/60 Hz | Zusatzmerkmale |
| Eignung für Isolation | Ja entspricht EN/IEC 60947-2 |
| [Ue] Betriebsbemessungsspannung | 240 V AC 50/60 Hz zwischen Phase und Neutral |
| Magnetische Auslösegrenze | 8,5 x In +/-20 %0AC |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 7,5 kA 75 % entspricht EN/IEC 60947-2 - 240 V AC 50/60 Hz |
| Begrenzungsklasse | 3 entspricht EN/IEC 60947-2 |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz entspricht EN/IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht EN/IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 2 |
| Höhe | 81 mm |
| Breite | 18 mm |
| Tiefe | 78 mm |
| Produktgewicht | 0,115 kg |
| Farbe | Grau |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen |
| Vorrichtungen für Vorhängeschlösser | Verriegelbar |
| Anschlüsse - Klemmen | Tunnelklemmen (oben oder unten)0,75…16 mm² - fest Tunnelklemmen (oben oder unten)0,33…10 mm² - flexibel Tunnelklemmen (oben oder unten)0,33…10 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 13 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Erdschlussschutz | Separater Block | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 3 entspricht EN/IEC 60947-2 |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 118,000 g |
| VPE 1 Höhe | 1,800 cm |
| VPE 1 Breite | 7,500 cm |
| VPE 1 Länge | 9,000 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 1,449 kg |
| VPE 2 Höhe | 7,800 cm |
| VPE 2 Breite | 9,200 cm |
| VPE 2 Länge | 22,500 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 72 |
| VPE 3 Gewicht | 9,181 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahme EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| SCIP-Nummer | C839c050-8547-41ce-b0db-e9813554fc09 |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 26 |
| Global warming ; Total life cycle | 26 kg CO2 eq. |
