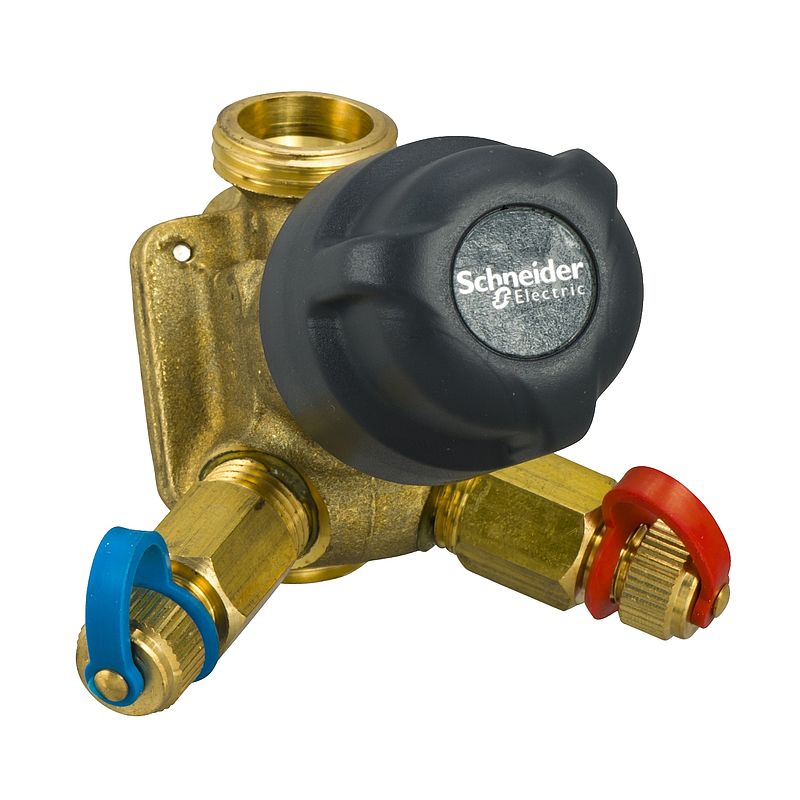

SpaceLogic VP228E PIBCV (PICV), 2-Way, PN16, DN10, G1/2 Ext. Thread, Std Flow: 0.06...0.28 m³/h (0.015...0.076 l/s).

VP228E-10BQS
EAN Code: 7332552014437
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of conformity Download
Other technical guide Download
Instruction sheet Download
User guide Download
Specification sheet Download
Declaration of Conformity (Sustainability) Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile: Kompatible Produkte

9112112010

2xDN10 External Threaded End Connections with Fibre Gaskets, G 1/2 to valve - R 3/8 (External taper) to pipe.
9112113010

2xDN10 Solder End Connections with Fibre Gaskets, G 1/2 to valve, 15mm Solder.
Zubehörteile (2)

: Kompatible Produkte

MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

: Kompatible Produkte

MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

: Kompatible Produkte

MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

: Kompatible Produkte

MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

: Kompatible Produkte

MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

: Kompatible Produkte

MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

: Kompatible Produkte

MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

: Kompatible Produkte

MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

: Kompatible Produkte

MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

Aktoren: Kompatible Produkte

SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-24F-10M

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, 10m cable, IP42

Demnächst nicht mehr lieferb…
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
Aktoren (9)

: Kompatible Produkte

MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

Spezifikationen

Hauptmerkmale
Ventil-Produktpalette SpaceLogic
Produkt- oder Komponententyp Ventil
Ventil-Produktreihe VP228E
Geräteanwendung Gebläsekonvektoreinheit
Strahlungsfeld
Endgerät
Medienkompatibilität Glykol 25 %
Glykol 30 %
Glykol 50 %
Wasser
Ventilanschlussgröße G Außen
Gehäusegröße 10 mm (3/8 Zoll)
Rohrgröße 10 mm
Durchfluss-Charakteristik Linear
Zulässiger statischer Druck 16 bar, 200 psi bis zu 150°F
Druckklasse PN16
ANSI-Klasse 125
Temperatur der Betriebsflüssigkeit -10…120 °C
Druckflüssigkeit - max. Delta P normale Lebensdauer 399,9 kPa
Min. Durchflussmenge (gpm) 0,24 Gallonen (US)/min
Durchflussmenge (gpm) 1,2 Gallonen (US)/min
Max. Durchflussmenge (gpm) 1,45 Gallonen (US)/min
Min. Durchflussmenge (lps) 0,015 l/s
Durchflussmenge (lps) 0,08 l/s
Durchflussmenge (m³/h) 0,28 m³/h
Max. Durchflussmenge (lps) 0,09 l/s
Min. Durchflussmenge (m³/h) 0,06 m³/h
Max. Durchflussmenge (m³/h) 0,33 m³/h
Min. Druckdifferenz (kPa) 16 kPa
Max. Druckdifferenz (kPa) 600 kPa
Min. Druckdifferenz (psi) 2,32 psi
2,32 psi
Max. Druckdifferenz (psi) 87 psi
87 psi
Absperrdruck 232 psi
1.600 kPa
Stellventil-Regelbarkeit 1000:1
Hublänge 2,25 mm
Sitzleckage Anschluss A: Klasse IV (0,01 %)
Einstellknopf für die Genauigkeit 5 %
Schaftbewegung Linear
Gehäusematerial CW602N Messing
Sitzmaterial Anschluss A: Messing
Schaftmaterial Edelstahlfarben
Werkstoff der Spindeldichtung EPDM (Ethylen-Propylen-Dien-Monomer)
Material Membrane EPDM (Ethylen-Propylen-Dien-Monomer)
Zielregion Europa
Asien-Pazifik.
Nord-Amerika.
Australien.
Valve type Druckunabhängig
Valve configuration 2-Wege
Zusatzmerkmale
Max. Durchflussmenge (lph) 330 l/h
Min. Durchflussmenge (lph) 55 l/h
Durchflussmenge (lph) 275 l/h
Typ des Kommunikationsanschlusses T/P
Verpackungseinheiten
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
VPE 1 Höhe 9,8 cm
VPE 1 Breite 9,6 cm
VPE 1 Länge 10 cm
Verpackungsgewicht (Lbs) 400 g
VPE 2 Art S01
VPE 2 Menge 4
VPE 2 Höhe 15 cm
VPE 2 Breite 15 cm
VPE 2 Länge 40 cm
VPE 2 Gewicht 1,833 kg
Vertragliche Gewährleistung
Garantie (in Monaten) 18

Nachhaltigkeit

Nachhaltigkeit
EU-RoHS-Richtlinie Übererfüllung der Konformität (außerhalb EU RoHS-Scope)
EU-RoHS-Deklaration
Quecksilberfrei Ja
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Ja
Rücknahme Ja
CO2-Bilanz (kg CO2 eq.) 5
Circular Econmomy-Eignung Keine besonderen Recycling-Verfahren erforderlich
Total lifecycle Carbon footprint 5 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3] 3.6673818087568892
CO2 Fußabdruck am Ende der Betriebsdauer ​ 4 kg CO2 eq.
Carbon footprint of the distribution phase [A4] 0.061615617974196873
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle 0.1 kg CO2 eq.
Carbon footprint of the installation phase [A5] 0.03132351175508519
CO2 Fußabdruck während der Einrichtung 0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6] 0 kg CO2 eq.
Sustainable packaging Nein
Carbon footprint of the end-of-life phase [C1 to C4] 0.9867259596730541
Carbon footprint of the end-of-life phase [C1 to C4] 1 kg CO2 eq.
EU-RoHS-Richtlinie Freistellungskonform​

Dokumente

Aktueller Filter
  • Dokumentenkategorie
10 Dokumente
VP228E-10BQS REACh-Erklärung
21/03/25 · Declaration of Conformity (Sustainability) 		0,2 MB Download
VP228E-10BQS EU-RoHS-Erklärung
21/03/25 · Declaration of Conformity (Sustainability) 		0,2 MB Download
DoC DE15 15/03/25 · Declaration of conformity 0,9 MB Download
SpaceLogic DN10…DN250 Pressure Independent Balancing and Control Valves
15/03/25 · Specification sheet 		6,0 MB Download
SpaceLogic SP90 PIBCV Actuators Product Manual
15/03/25 · User guide 		6,5 MB Download
SpaceLogic PIBCV VP228E / VP229E Installation Instructions 15/03/25 · Instruction sheet 3,2 MB Download
SpaceLogic SP90 PIBCV Actuators
15/03/25 · Other technical guide 		1,1 MB Download
SpaceLogic PIBCV DN10-250 Pressure and Flow Verification 15/03/25 · Other technical guide 2,1 MB Download
SpaceLogic PIBCV Declaration of Performance
15/01/25 · Declaration of conformity 		3,3 MB Download
PIBCV DN10…DN250 · Druckunabhängige Abgleich- und Regelventile
15/11/24 · Other technical guide 		7,3 MB Download
