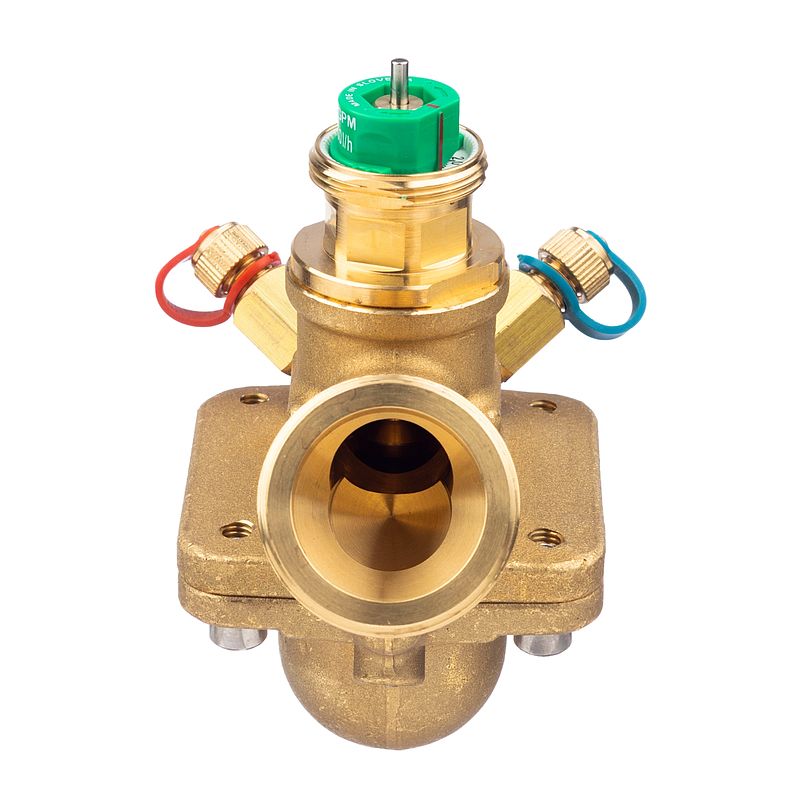

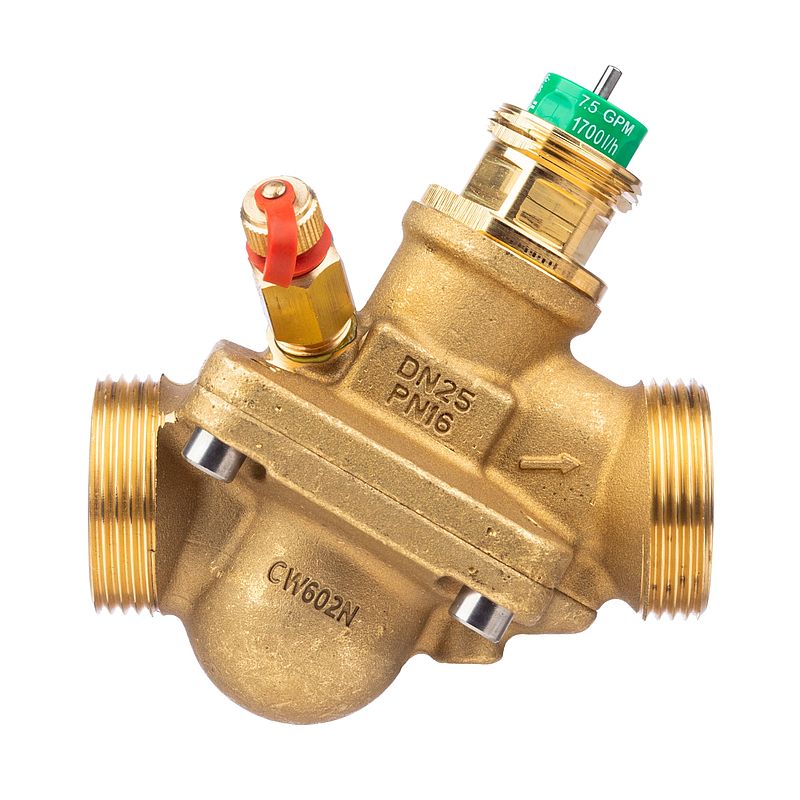

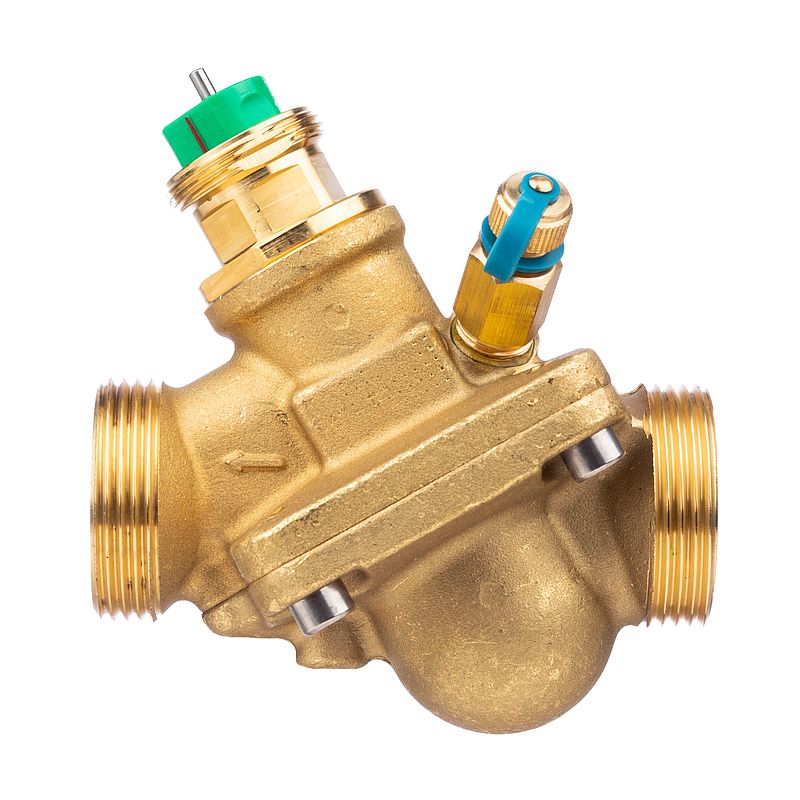

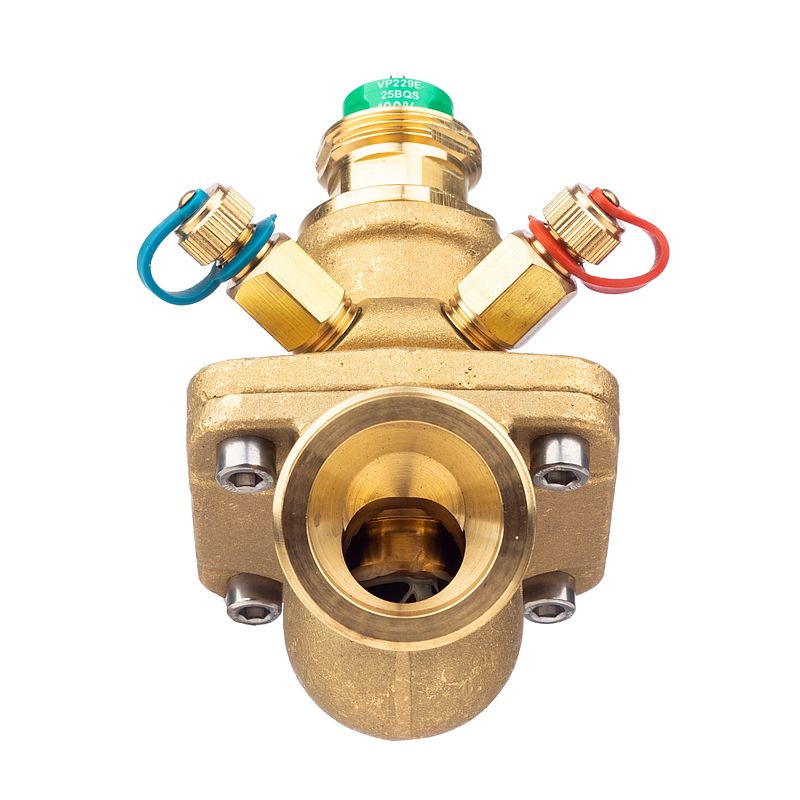

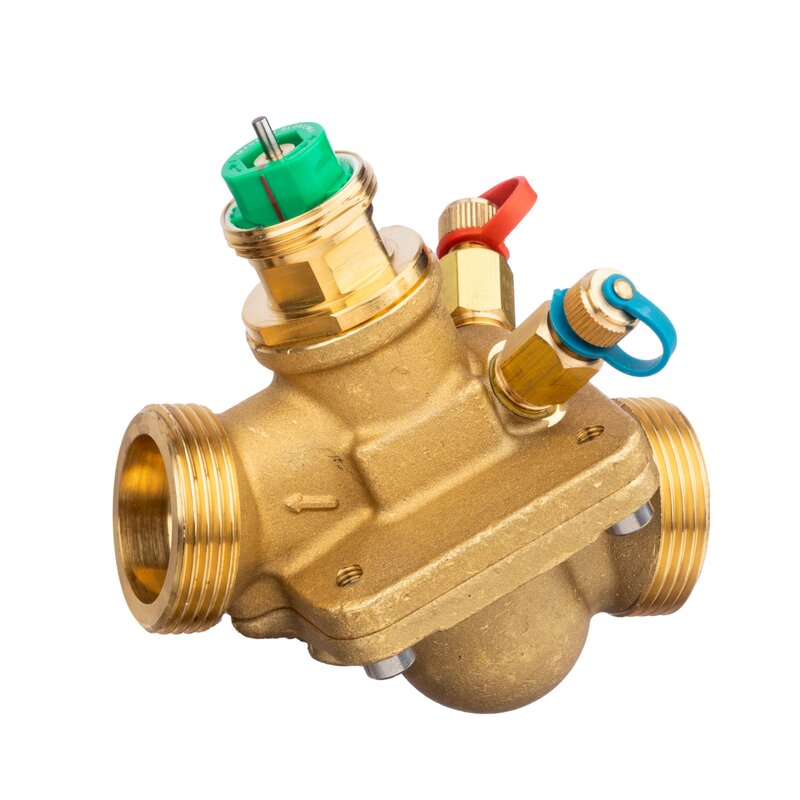

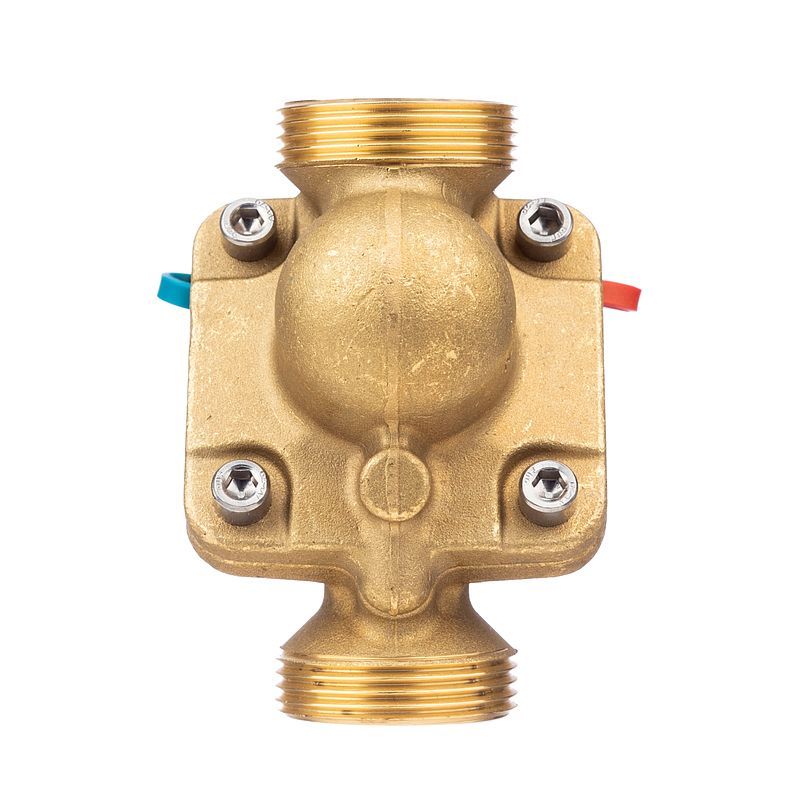

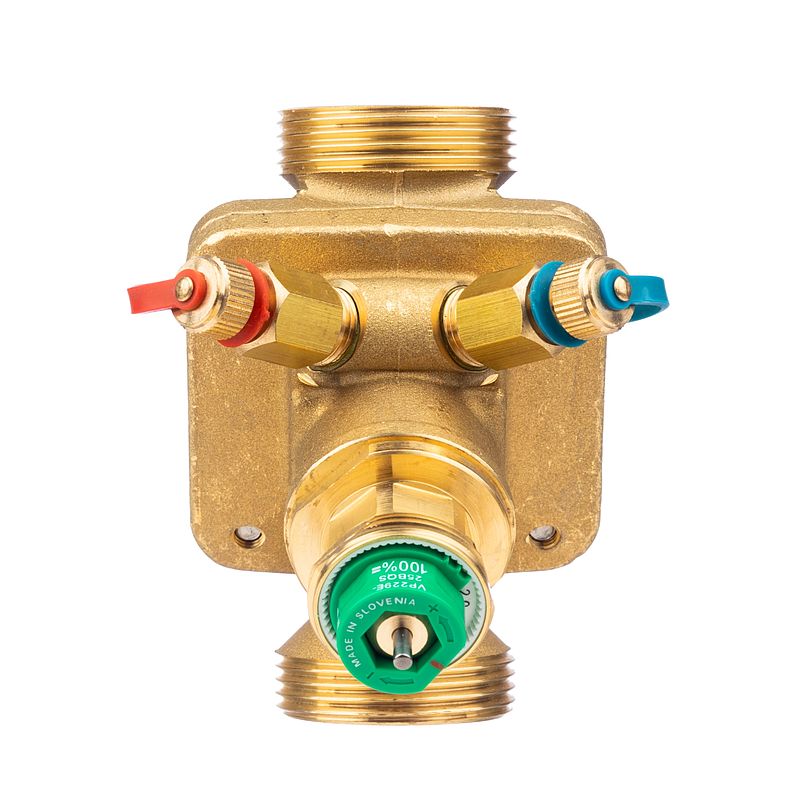

SpaceLogic VP229E PIBCV (PICV), 2-Way, PN16, DN25, G1-¼ Ext. Thread, Standard Flow: 0.34…1.7 m³/h (0.094...0.47 l/s).

VP229E-25BQS
EAN Code: 7332552014475
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Other technical guide Download
Instruction sheet Download
User guide Download
Specification sheet Download
Declaration of Conformity (Sustainability) Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile: Kompatible Produkte

9112111025

2xDN25 Internal Threaded End Connections with Fibre Gaskets, G 1.1/4 to valve, Rp 3/4 (Internal) to pipe.
9112112025

2xDN25 External Threaded End Connections with Fibre Gaskets, G 1.1/4 to valve, R1 (External taper) to pipe.
9112113025

2 x DN25 Solder End Connections with Fibre Gaskets, G 1.1/4 to valve, 28mm Solder
Zubehörteile (3)

Aktoren: Kompatible Produkte

SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-24F-10M

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, 10m cable, IP42

Demnächst nicht mehr lieferb…
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
MP140NO-24T

PTPRD_ODA_FOTO_Integration
Aktoren (11)

: Kompatible Produkte

SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

: Kompatible Produkte

SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

: Kompatible Produkte

SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

: Kompatible Produkte

SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

: Kompatible Produkte

SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

: Kompatible Produkte

SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

: Kompatible Produkte

SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

: Kompatible Produkte

SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

: Kompatible Produkte

SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

: Kompatible Produkte

SP90-24BMM

Feldbus-Ventilantrieb - PIBCV DN10-32
MP300-SRD

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Closed valve), 24 Vac, 300 N.
MP300-SRU

SpaceLogic MP300-SR PIBCV Actuator, Multi-Signal Control, Spring Return (Open valve), 24 Vac, 300 N.
MP130-24F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 24Vac, 130N, IP42

Demnächst nicht mehr lieferb…
MP130-230F

SpaceLogic MP130 PIBCV Actuator, Floating, Non-Spring Return, 230Vac, 130N, IP42
MP120NC-24T

MP120NC Thermal PIBCV Actuator, 2-Position (or Modulate under PWM), Normally closed, 24Vac, 120N, IP45
MP140NO-24T

PTPRD_ODA_FOTO_Integration
MP130-24T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 24Vac, 130N, IP43
MP140NO-230T

PTPRD_ODA_FOTO_Integration
MP130-230T

SpaceLogic MP130 PIBCV Actuator, Two Position, Non-Spring Return, 230Vac, 130N, IP43

Demnächst nicht mehr lieferb…
(10)

Spezifikationen

Hauptmerkmale
Ventil-Produktpalette SpaceLogic
Produkt- oder Komponententyp Ventil
Ventil-Produktreihe VP229E
Geräteanwendung Luftbehandlungsgerät
Gebläsekonvektoreinheit
Strahlungsfeld
Endgerät
Medienkompatibilität Glykol 25 %
Glykol 30 %
Glykol 50 %
Wasser
Ventilanschlussgröße G Außen
Ventilanschlussgröße G 1-1/4A
Gehäusegröße 25 mm (1 Zoll)
Rohrgröße 25 mm
Durchfluss-Charakteristik Linear
Zulässiger statischer Druck 16 bar, 200 psi bis zu 150°F
Druckklasse PN16
ANSI-Klasse 125
Temperatur der Betriebsflüssigkeit -10…120 °C
Druckflüssigkeit - max. Delta P normale Lebensdauer 399,9 kPa
Min. Durchflussmenge (gpm) 1,5 Gallonen (US)/min
Durchflussmenge (gpm) 7,5 Gallonen (US)/min
Max. Durchflussmenge (gpm) 8,2 Gallonen (US)/min
Min. Durchflussmenge (lps) 0,09 l/s
Durchflussmenge (lps) 0,47 l/s
Durchflussmenge (m³/h) 1,70 m³/h
Max. Durchflussmenge (lps) 0,52 l/s
Min. Durchflussmenge (m³/h) 0,34 m³/h
Max. Durchflussmenge (m³/h) 1,87 m³/h
Min. Druckdifferenz (kPa) 20 kPa
Max. Druckdifferenz (kPa) 600 kPa
Min. Druckdifferenz (psi) 2,9 psi
Max. Druckdifferenz (psi) 87 psi
Absperrdruck 232 psi
1.600 kPa
Stellventil-Regelbarkeit 1000:1
Sitzleckage Anschluss A: Klasse IV (0,01 %)
Einstellknopf für die Genauigkeit 5 %
Schaftbewegung Linear
Gehäusematerial CW602N Messing
Sitzmaterial Anschluss A: Messing
Schaftmaterial Edelstahlfarben
Werkstoff der Spindeldichtung EPDM (Ethylen-Propylen-Dien-Monomer)
Material Membrane EPDM (Ethylen-Propylen-Dien-Monomer)
Zielregion Europa
Asien-Pazifik.
Nord-Amerika.
Australien.
Valve type Druckunabhängig
Valve configuration 2-Wege
Zusatzmerkmale
Max. Durchflussmenge (lph) 1.872 l/h
Min. Durchflussmenge (lph) 340 l/h
Durchflussmenge (lph) 1.700 l/h
Typ des Kommunikationsanschlusses T/P
Verpackungseinheiten
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
VPE 1 Höhe 16,8 cm
VPE 1 Breite 13,6 cm
VPE 1 Länge 10,8 cm
Verpackungsgewicht (Lbs) 1,36 kg
VPE 2 Art CAR
VPE 2 Menge 6
VPE 2 Höhe 33 cm
VPE 2 Breite 27,8 cm
VPE 2 Länge 17,8 cm
VPE 2 Gewicht 8,42 kg
Vertragliche Gewährleistung
Garantie (in Monaten) 18

Nachhaltigkeit

Nachhaltigkeit
EU-RoHS-Richtlinie Übererfüllung der Konformität (außerhalb EU RoHS-Scope)
EU-RoHS-Deklaration
Quecksilberfrei Ja
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Ja
Rücknahme Ja
CO2-Bilanz (kg CO2 eq.) 18
Circular Econmomy-Eignung Keine besonderen Recycling-Verfahren erforderlich
Total lifecycle Carbon footprint 18 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3] 13.9939569018355
CO2 Fußabdruck am Ende der Betriebsdauer ​ 14 kg CO2 eq.
Carbon footprint of the distribution phase [A4] 0.2351122264804881
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle 0.2 kg CO2 eq.
Carbon footprint of the installation phase [A5] 0.1195239264338777
CO2 Fußabdruck während der Einrichtung 0.1 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6] 0 kg CO2 eq.
Sustainable packaging Nein
Carbon footprint of the end-of-life phase [C1 to C4] 3.765138530331391
Carbon footprint of the end-of-life phase [C1 to C4] 4 kg CO2 eq.
EU-RoHS-Richtlinie Freistellungskonform​

Dokumente

Aktueller Filter
  • Dokumentenkategorie
9 Dokumente
VP229E-25BQS REACh-Erklärung
21/03/25 · Declaration of Conformity (Sustainability) 		0,2 MB Download
VP229E-25BQS EU-RoHS-Erklärung
21/03/25 · Declaration of Conformity (Sustainability) 		0,2 MB Download
DoC DE15 15/03/25 · Declaration of conformity 0,9 MB Download
SpaceLogic DN10…DN250 Pressure Independent Balancing and Control Valves
15/03/25 · Specification sheet 		6,0 MB Download
SpaceLogic SP90 PIBCV Actuators Product Manual
15/03/25 · User guide 		6,5 MB Download
SpaceLogic PIBCV VP228E / VP229E Installation Instructions 15/03/25 · Instruction sheet 3,2 MB Download
SpaceLogic SP90 PIBCV Actuators
15/03/25 · Other technical guide 		1,1 MB Download
SpaceLogic PIBCV DN10-250 Pressure and Flow Verification 15/03/25 · Other technical guide 2,1 MB Download
PIBCV DN10…DN250 · Druckunabhängige Abgleich- und Regelventile
15/11/24 · Other technical guide 		7,3 MB Download
