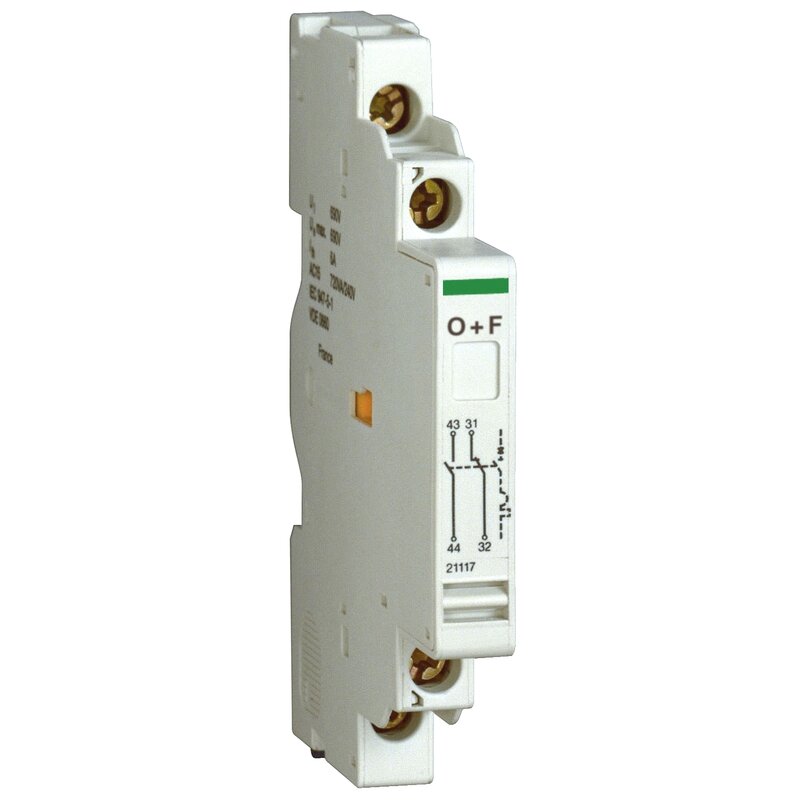

Hilfskontakt für PM25M, 1S+1Ö, 415 V, 2,2A

21117

Materialpreisgruppe : D0

15,60 €

EAN Code: 3303430211174

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Instruction sheet	Download
CAD	Download
Catalog	Download
Declaration of Conformity (Sustainability)	Download

Hauptmerkmale
Produktbereich	Acti9
Produkt- oder Komponententyp	Hilfsschalter OF
Kurzbezeichnung des Geräts	NO und NC
Zusammensetzung der Signalkontakte	1 S + 1 Ö
9-mm-Raster	1
Normen	EN/IEC 60947-5-1
Produktzertifizierungen	SEMKO NEMKO FIMKO DEMKO CEBEC
Zusatzmerkmale
Montagemodus	Fest
Montagehalterung	DIN-Schiene
Höhe	89 mm
Breite	18 mm
Tiefe	65 mm
Anschlüsse - Klemmen	Klemmenanschluss2 Kabel(n) 1 mm² - flexibel Klemmenanschluss2 Kabel(n) 2,5 mm² - flexibel Klemmenanschluss2 Kabel(n) 1 mm² - fest
Montage
Tropentauglichkeit	2 entspricht EN/IEC 60947-5-1
Relative Luftfeuchtigkeit	95 % bei 55 °C
Umgebungstemperatur bei Betrieb	-20…60 °C
Umgebungstemperatur bei Lagerung	-40…80 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	43,0 g
VPE 1 Höhe	6,6 cm
VPE 1 Breite	1,2 cm
VPE 1 Länge	9,0 cm
VPE 2 Art	BB1
VPE 2 Menge	10
VPE 2 Gewicht	486,0 g
VPE 2 Höhe	9,5 cm
VPE 2 Breite	10,0 cm
VPE 2 Länge	15,0 cm
VPE 3 Art	S03
VPE 3 Menge	100
VPE 3 Gewicht	5,389 kg
VPE 3 Höhe	30,0 cm
VPE 3 Breite	30,0 cm
VPE 3 Länge	40,0 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Environmental data

EU-RoHS-Richtlinie	Konform mit Ausnahme EU-RoHS-Deklaration
Quecksilberfrei	Ja
WEEE	Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen.
Kreislaufwirtschaftsprofil	Keine besonderen Recycling-Verfahren erforderlich
Verpackung ohne Kunststoff	Nein
Verpackung mit Recycling-Karton	Nein
SCIP-Nummer	9da5f8d9-d60f-424a-bb30-a856a097686c
Rücknahme	No

6 Dokumente

Merten Katalog 31/05/25 · Catalog	81,4 MB	Download
Installationsgeräte 15/04/25 · Catalog	36,5 MB	Download
21117 REACh-Erklärung 03/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
21117 EU-RoHS-Erklärung 03/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
auxiliary contact - 1 NO - 3D CAD 15/03/25 · CAD	0,2 MB	Download
P25M Motor Circuit Breaker - Instruction Sheet 15/03/25 · Instruction sheet	0,3 MB	Download
