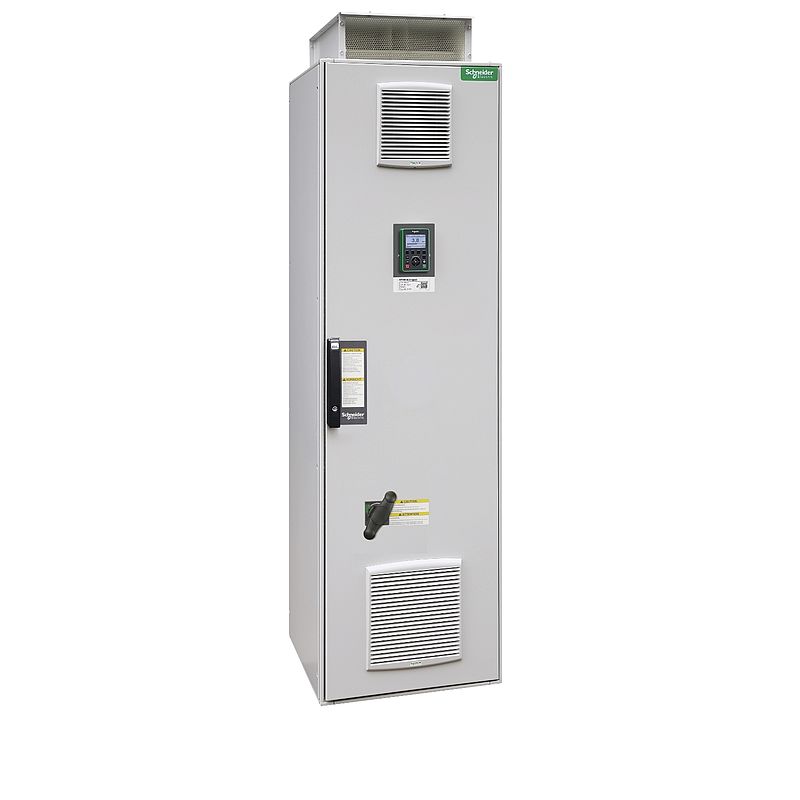

Frequenzumrichter, ATV660, im Schaltschrank, 250kW, 400V- IP21
ATV660C25Q4X1
Hauptdokumente
 Produktdatenblatt |
Download |
|
CAE
|
Download |
|
Brochure
|
Download |
|
Other technical guide
|
Download |
|
Application Notes
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Software - Data Library
|
Download |
|
User guide
|
Download |
|
CAD
|
Download |
|
How to video
|
Video anzeigen |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Promotional video
|
Video anzeigen |
|
Declaration of conformity
|
Download |
|
Catalog
|
Download |
|
Technical illustration
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar Prozess ATV600 |
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Produktspezifische Anwendung | Prozesse und Hilfsmittel |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 415 V -10 - 6 % |
| Motorleistung (kW) | 250 kW für Normalbetrieb 200 kW für Schwerlastbetrieb |
| Kommunikationsprotokoll | Modbus TCP Modbus, seriell EtherNet/IP |
Montage |
| Bauweise | Bodenstandschrank, kompakte Ausführung |
| Überspannungskategorie | III |
| Max. THDI | <47 % Volllast entspricht IEC 61000-3-12 |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5 Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6 |
| Umgebungstemperatur bei Betrieb | -10…0 °C ohne Leistungsminderung (mit optionaler Gehäuseheizung) 0…40 °C ohne Leistungsminderung 40…50 °C mit Leistungsminderungsfaktor |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Normen | EN/IEC 60204-1 EN/IEC 61800-2 EN/IEC 61800-3 EN/IEC 61800-5-1 |
| Beschriftung | CE | Zusatzmerkmale |
| Kabeleinführung | Unten |
| Profil der Asynchronmotorsteuerung | Variabler Standard-Drehmoment Konstanter Standard-Drehmoment Optimierter Drehmomentmodus |
| Steuerungsprofil für Synchronmotoren | Permanentmagnet-Motor |
| Nennschaltfrequenz | 2,5 kHz |
| Taktfrequenz | 2 - 8 kHz einstellbar mit Leistungsminderungsfaktor |
| Max. Spitzenstrom | 525 A während 60 s alle 10 Minuten (Normalbetrieb) 555 A während 60 s alle 10 Minuten (Schwerlastbetrieb) |
| Netzstrom | 432 A bei 400 V (Normalbetrieb) 353 A bei 400 V (Schwerlastbetrieb) |
| Scheinleistung | 299 kVA bei 400 V (Normalbetrieb) 244 kVA bei 400 V (Schwerlastbetrieb) |
| Kurzschlussschutz | Intern: 315,0 A 2 aR Sicherung Vorgeschaltet: 500,0 A gG Sicherung (Normalbetrieb) Vorgeschaltet: 400,0 A gG Sicherung (Schwerlastbetrieb) |
| Elektrische Verbindung | Abnehmbare Schraubklemmen, Klemmkapazität: 0,5 - 1,5 mm² für Steuerung M12 Schiene für Hauptversorgung M12 Schiene für Motor |
| Breite | 600 mm |
| Produktgewicht | 400 kg |
| Diskrete Eingangslogik | 16 voreingestellte Drehzahlen |
| Motorschlupfkompensation | Nicht in der Permanentmagnet-Motorregelung verfügbar Deaktivierbar Automatisch, unabhängig von der Last Einstellbar |
| Beschleunigungs- und Verzögerungsrampen | S, U oder benutzerdefiniert Linear getrennt einstellbar von 0,01 - 9000 s |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Zugriffsmethode | Slave Modbus TCP |
| Anzahl der Analogeingänge | 3 |
| Analoger Eingangstyp | AI1, AI2, AI3 Software-konfigurierbare Spannung: 0 - 10 V Gleichstrom, Impedanz: 30 kOhm, Auflösung 12 Bits AI1, AI2, AI3 Software-konfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 Bits |
| Anzahl digitale Eingänge | 8 |
| Diskreter Eingangstyp | DI1...DI6 programmierbar, 24 V DC (<lt/>= 30 V), Impedanz: 3,5 kOhm DI5, DI6 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (<lt/>= 30 V) STOA, STOB Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC (<lt/>= 30 V), Impedanz: > 2.2 kOhm |
| Anzahl der Analogausgänge | 2 |
| Analoger Ausgangstyp | Software-konfigurierbare Spannung AQ1, AQ2: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit Software-konfigurierbarer Strom AQ1, AQ2: 0 - 20 mA, Auflösung 10 Bit |
| Relaisausgangsnummer | 3 |
| Relais-Ausgangstyp | Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R2: Sequenzrelais nein elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R3: Sequenzrelais nein elektrische Lebensdauer 100000 Zyklen |
| Min. Schaltstrom | Relaisausgang R1, R2, R3: 5 mA bei 24 V DC |
| Max. Schaltstrom | Relaisausgang R1, R2, R3 auf ohmsch Last, cos phi = 1: 3 A bei 250 V AC Relaisausgang R1, R2, R3 auf ohmsch Last, cos phi = 1: 3 A bei 30 V DC Relaisausgang R1, R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC Relaisausgang R1, R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 236 cm |
| VPE 1 Breite | 80 cm |
| VPE 1 Länge | 90 cm |
| Verpackungsgewicht (Lbs) | 430 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | D85bea05-cdd1-41b2-b42a-71d8bf09d77f |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 209542 |
| Total lifecycle Carbon footprint | 210 ton CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 2566.0071684588 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 2 566 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 74.0183333333 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 74 kg CO2 eq. |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 206873.4269030432 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 207 ton CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 28.3962634409 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 28 kg CO2 eq. |
