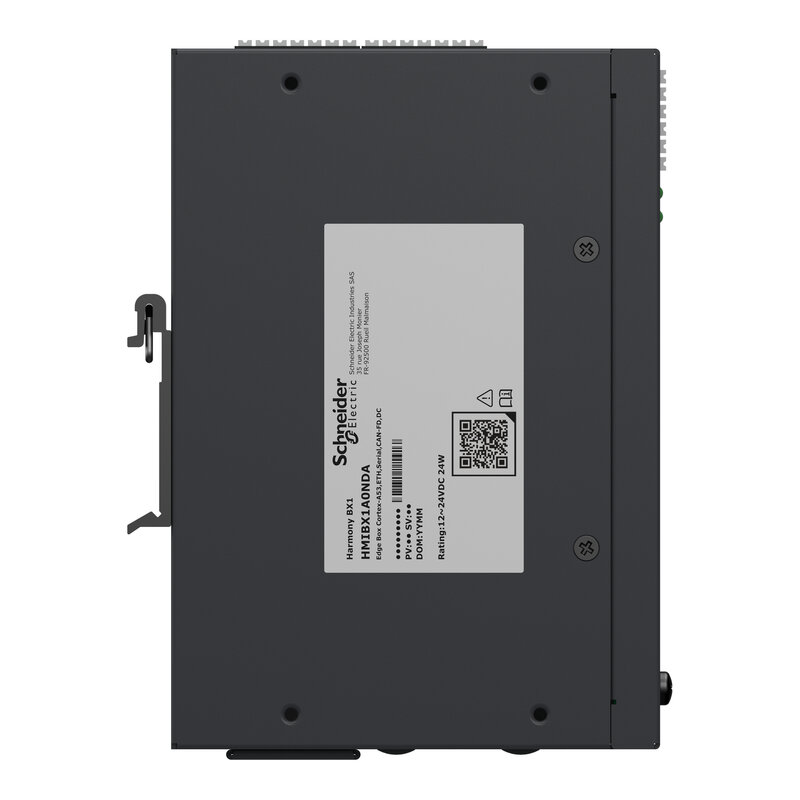

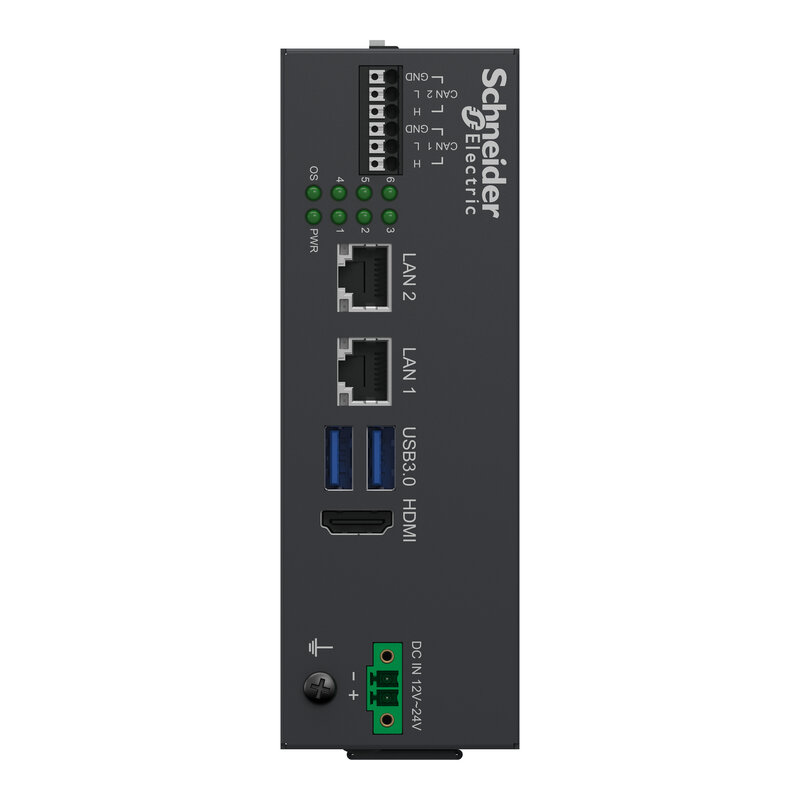

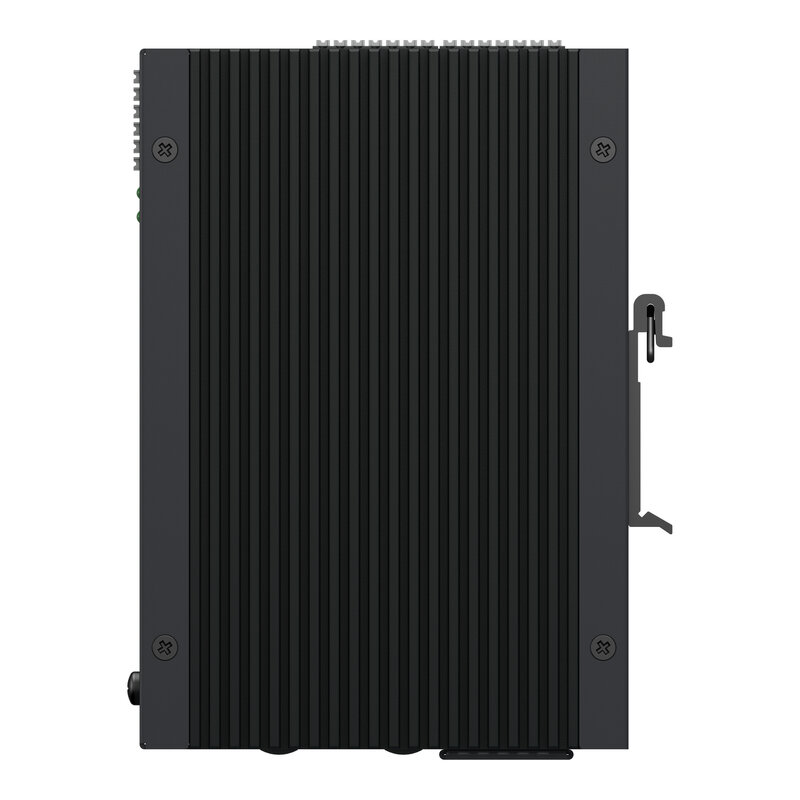

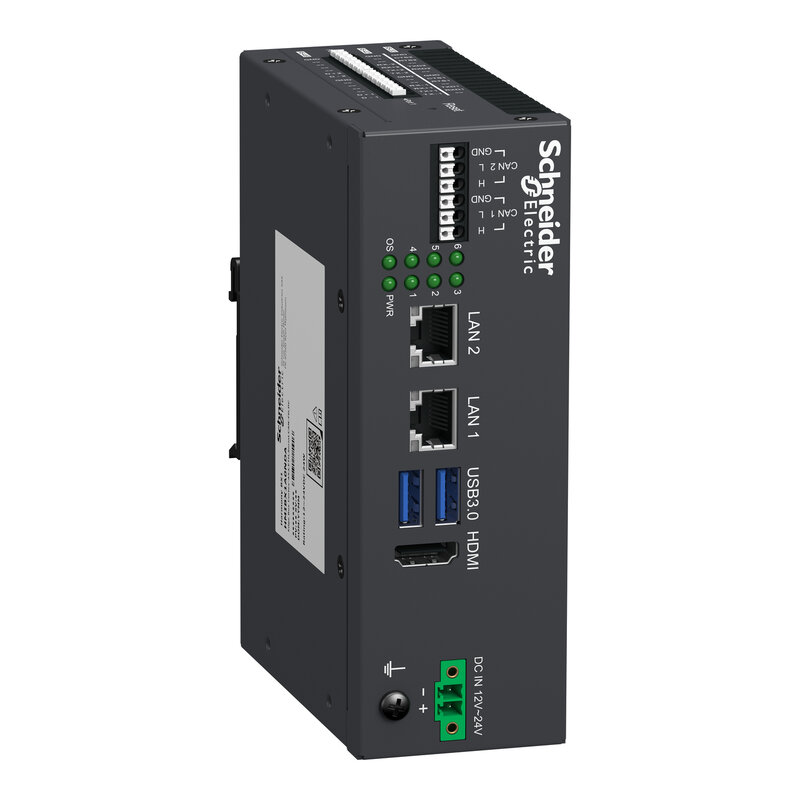

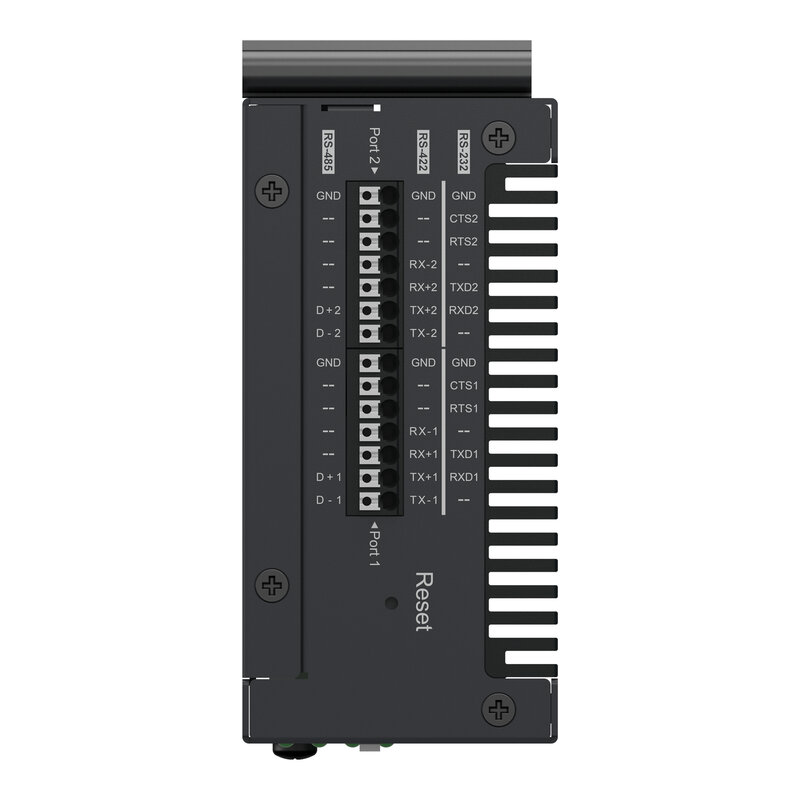

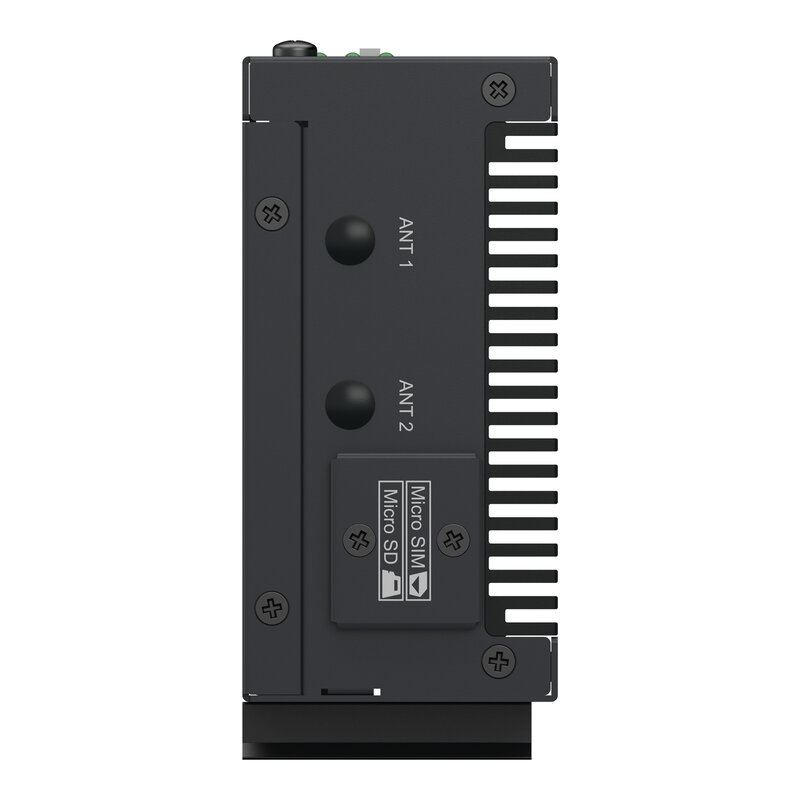

Lademanagement EcoStruxure EV Charging Expert, 15 Ladepunkte, 20 Zonen, 4 Zonen-Ebenen, dynamischt
HMIBX1A0NEVB15SCP
In Kürze lieferbar
EAN Code: 3606487843467
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
System user guide
|
Download |
|
Declaration of conformity
|
Download |
|
Brochure
|
Download |
|
Circularity Profile
|
Download |
|
Other technical guide
|
Download |
|
Technical illustration
|
Download |
|
Application Notes
|
Download |
|
Environmental Disclosure
|
Download |
|
User guide
|
Download |
|
How to video
|
Video anzeigen |
|
Promotional video
|
Video anzeigen |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EcoStruxure EV Charging Expert |
| Produktname | EcoStruxure EV Charging Expert |
| Produkt- oder Komponententyp | Lade-Controller |
| Installationstyp | Innenraum | Zusatzmerkmale |
| installiertes Gerät | Modem 3G/4G (separat zu bestellen) Messgerät (separat zu bestellen) |
| Kompatible Produktfamilie | EVlink EVlink Pro AC EVlink EVlink Pro DC EVlink EVlink Smart Wallbox EVlink EVlink City EVlink EVlink Parkplatz Schneider Charge Pro |
| Geräteanwendung | Zur Regelung der Gesamtenergie die jedem Fahrzeug zugewiesen wird |
| Montagemodus | Aufputzmontage |

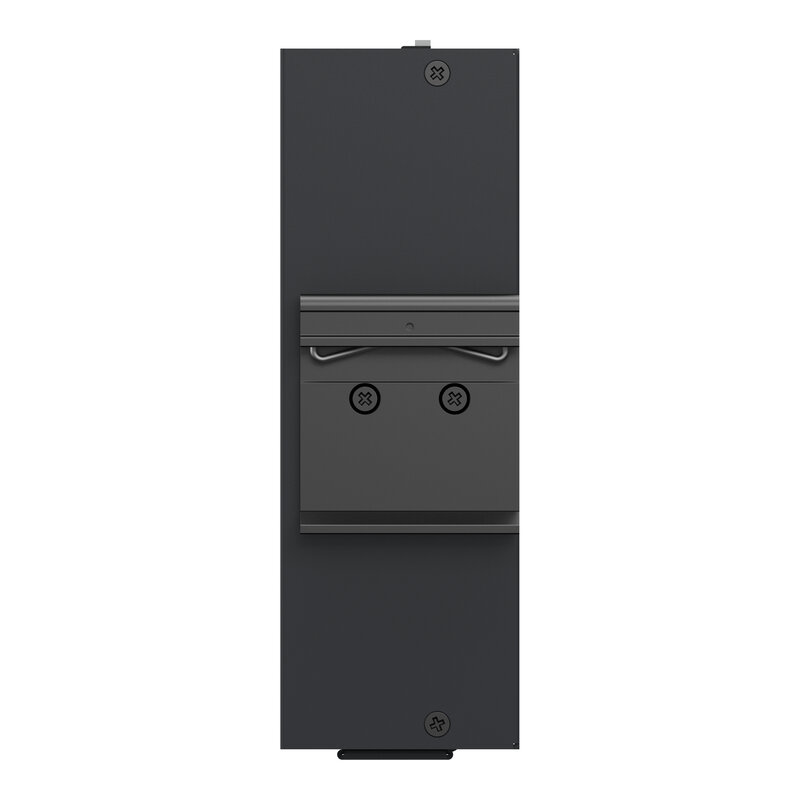

| Montagehalterung | DIN-Schiene |
| Montageposition | Horizontal/vertikal |
| Lastmanagement | Dynamisch |
| maximal verwaltete Ladestationen | 15 Ladestationen |
| maximal verwaltete Ladepunkte | 30 Ladepunkte |
| maximale Anzahl Ebenen pro Zone | 4 |
| maximale Anzahl an Zonen | 20 |
| Funktionen (Auswahl) | Mit vorrangigem Ladeprofil Mit time-of-use Einstellungen With PV integration With BEMS integration via API With authentication via badges With transaction logs |
| Kommunikationsschnittstelle | Ethernet RJ45 Cat.6 to connect device to PC Ethernet RJ45 zur Verbindung mit der Ladestation Modem zur Verbindung mit dem zentralen Managementsystem |
| Kommunikationsdienst | Webserver für HTTPS Webserver für OCPP 1.6J |
| OCPP/ FLK Version | Neueste verfügbare Version |
| Nennhilfsspannung [UH,nom] | 9...36 V DC |
| Leistungsaufnahme in W | 24 W |
| Elektromagnetische Verträglichkeit | Leitungsgebundene und abgestrahlte Emissionen entspricht EN 55011 |
| Höhe | 141 mm |
| Breite | 99 mm |
| Tiefe | 48 mm |
| Produktgewicht | 950 g |
| Normen | IEC 61000-6-1 IEC 61131-2 |
| Produktzertifizierungen | CE UKCA RCM |
| Mögliches Einsatzland | Alle | Montage |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Betrieb | -20…70 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C |
| Relative Luftfeuchtigkeit | 10…95 % | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 11,6 cm |
| VPE 1 Breite | 18,2 cm |
| VPE 1 Länge | 26,6 cm |
| VPE 1 Gewicht | 1,2 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 4 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 5,241 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahme EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| Global warming ; Total life cycle | 1 022 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 1022 |
