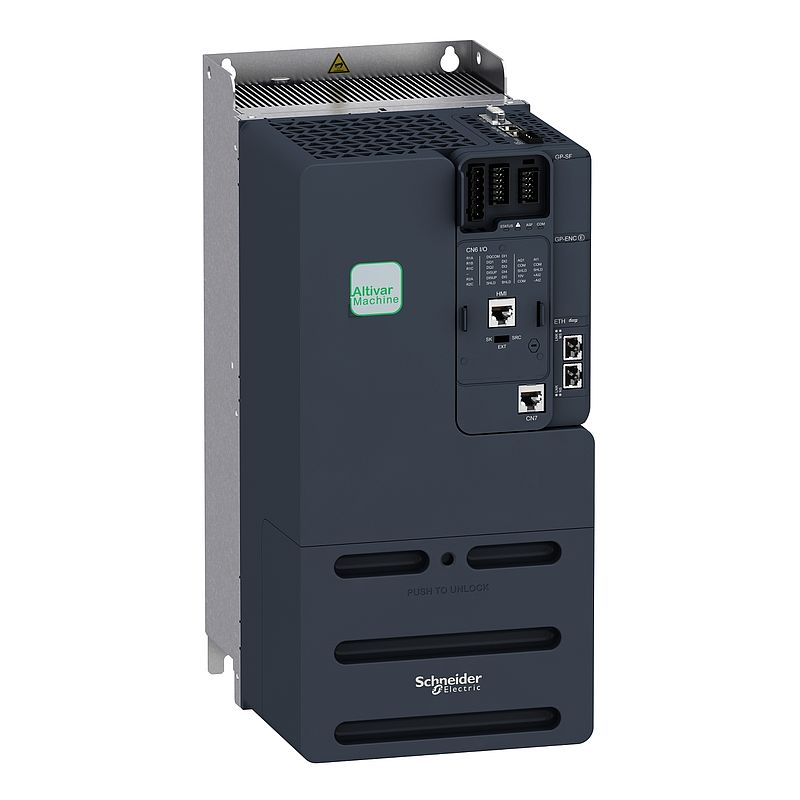

Frequenzumrichter ATV340, 15kW, 380-480V, IP20, Ethernet Version
ATV340D15N4E
Materialpreisgruppe
: CL
3.296,00 €
EAN Code: 3606480967061
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
|
CAE
|
Download |
|
Application Notes
|
Download |
|
Software - Data Library
|
Download |
|
Circularity Profile
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Firmware
|
Download |
|
How to video
|
Video anzeigen |
|
Promotional video
|
Video anzeigen |
|
Software - Release
|
Download |
|
Technical illustration
|
Download |
Dieses Produkt ist kompatibel mit
Kabel Optionen: Kompatible Produkte
Optionen (18)
Montage-Artikel: Kompatible Produkte
Montage-Artikel (2)
: Kompatible Produkte
(1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar Maschine ATV340 |
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Produktspezifische Anwendung | Machine |
| Variante | Standardversion |
| Montagemodus | Montage im Schaltschrank |
| Kommunikationsprotokoll | Modbus, seriell Modbus TCP EtherNet/IP |
| Anzahl der Netzphasen | 3 Phasen |
| Versorgungsfrequenz | 50 - 60 Hz +/-5 % |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 480 V -15 - +10 % |
| Nennausgangsstrom | 32,0 A |
| Motorleistung (kW) | 18,5 kW für Normalbetrieb 15 kW für Schwerlastbetrieb |
| Motorleistung (HP) | 25 hp für Normalbetrieb 20 hp für Schwerlastbetrieb |
| EMV-Filter | Class C3 EMC filter integrated |
| Schutzart (IP) | IP20 | Zusatzmerkmale |
| Anzahl digitale Eingänge | 5 |
| Diskreter Eingangstyp | PTI programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V) DI1 - DI5 Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC (30 V), Impedanz: 3,5 kOhm programmierbar |
| Anzahl der voreingestellten Drehzahlen | 16 voreingestellte Drehzahlen |
| Diskrete Ausgangsnummer | 2,0 |
| Diskreter Ausgangstyp | Programmable output DQ1, DQ2 30 V DC 100 mA |
| Anzahl der Analogeingänge | 2 |
| Analoger Eingangstyp | AI1 Software-konfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 Bits AI1 softwarekonfigurierbarer Temperaturfühler oder Wasserstandssensor AI1 Software-konfigurierbare Spannung: 0 - 10 V Gleichstrom, Impedanz: 31,5 kOhm, Auflösung 12 Bits AI2 Software-konfigurierbare Spannung: -10 - 10 V Gleichstrom, Impedanz: 31,5 kOhm, Auflösung 12 Bits |
| Anzahl der Analogausgänge | 1 |
| Analoger Ausgangstyp | Software-konfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit Software-konfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 500 Ohm, Auflösung 10 Bit |
| Relaisausgangsnummer | 2 |
| Ausgangsspannung | <lt/>= Versorgungsspannung |
| Relais-Ausgangstyp | Relaisausgänge R1A Relaisausgänge R1C elektrische Lebensdauer 100000 Zyklen Relaisausgänge R2A Relaisausgänge R2C elektrische Lebensdauer 100000 Zyklen |
| Max. Schaltstrom | Relaisausgang R1C auf ohmsch Last, cos phi = 1: 3 A bei 250 V AC Relaisausgang R1C auf ohmsch Last, cos phi = 1: 3 A bei 30 V DC Relaisausgang R1C auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC Relaisausgang R1C auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC Relaisausgang R2C auf ohmsch Last, cos phi = 1: 5 A bei 250 V AC Relaisausgang R2C auf ohmsch Last, cos phi = 1: 5 A bei 30 V DC Relaisausgang R2C auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC Relaisausgang R2C auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC |
| Min. Schaltstrom | Relaisausgang R1B: 5 mA bei 24 V DC Relaisausgang R2C: 5 mA bei 24 V DC |
| Physikalische Schnittstelle | 2-Draht- RS 485 |
| Anschlusstyp | 3 RJ45 |
| Zugriffsmethode | Slave Modbus RTU Slave Modbus TCP |
| Übertragungsgeschwindigkeit | 4,8 Kbit/s 9,6 Kbit/s 19,2 Kbit/s 38,4 Kbit/s |
| Übertragungsrahmen | RTU |
| Anzahl der Adressen | 1…247 |
| Datenformat | 8 Bits, einstellbar auf ungerade, gerade oder keine Parität |
| Polarisierungsart | Keine Impedanz |
| 4-Quadranten-Betrieb möglich | Richtig |
| Profil der Asynchronmotorsteuerung | Optimierter Drehmomentmodus Variabler Standard-Drehmoment Konstanter Standard-Drehmoment |
| Steuerungsprofil für Synchronmotoren | Reluktanzmotor Permanentmagnet-Motor |
| Verschmutzungsgrad | 2 entspricht IEC 61800-5-1 |
| Max. Ausgangsfrequenz | 0,599 kHz |
| Beschleunigungs- und Verzögerungsrampen | Linear getrennt einstellbar von 0,01 - 9999 s S, U oder benutzerdefiniert |
| Motorschlupfkompensation | Automatisch, unabhängig von der Last Nicht in der Permanentmagnet-Motorregelung verfügbar Deaktivierbar Einstellbar |
| Taktfrequenz | 2 - 16 kHz einstellbar 7 - 16 kHz mit Leistungsminderungsfaktor |
| Nennschaltfrequenz | 4 kHz |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Bremsshopper integriert | Richtig |
| Netzstrom | 37,4 A bei 380 V (Normalbetrieb) 30,2 A bei 480 V (Normalbetrieb) 44,9 A bei 380 V (Schwerlastbetrieb) 35,7 A bei 480 V (Schwerlastbetrieb) |
| Netzstrom | 44,9 A bei 380 V ohne externe Netzdrossel (Schwerlastbetrieb) 35,7 A bei 480 V ohne externe Netzdrossel (Schwerlastbetrieb) 42,4 A bei 380 V mit externer Netzdrossel (Normalbetrieb) 34,1 A bei 480 V mit externer Netzdrossel (Normalbetrieb) 45,5 A bei 380 V mit externer Netzdrossel (Schwerlastbetrieb) 36,0 A bei 480 V mit externer Netzdrossel (Schwerlastbetrieb) |
| Max. Eingangsstrom | 44,9 A |
| Max. Ausgangsspannung | 480 V |
| Scheinleistung | 28,3 kVA bei 480 V (Normalbetrieb) 29,7 kVA bei 480 V (Schwerlastbetrieb) |
| Max. Spitzenstrom | 42,9 A während 60 s (Normalbetrieb) 48 A während 60 s (Schwerlastbetrieb) 52,7 A während 2 s (Normalbetrieb) 58 A während 2 s (Schwerlastbetrieb) |
| Elektrische Verbindung | Schraubklemme, Klemmkapazität: 0,2 - 2,5 mm² für Steuerung Schraubklemme, Klemmkapazität: 6 - 25 mm² für line side Schraubklemme, Klemmkapazität: 6 - 25 mm² für DC-Bus Schraubklemme, Klemmkapazität: 4 - 25 mm² für Motor |
| Potenziallinie Isc | 22 kA |
| Grundlaststrom bei hoher Überlast | 32,0 A |
| Grundlaststrom bei niedriger Überlast | 39,0 A |
| Verlustleistung in W | Natürliche Konvektion: 18 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb) Erzwungene Konvektion: 346 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb) Natürliche Konvektion: 21 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb) Erzwungene Konvektion: 411 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb) |
| Elektrische Verbindung | Steuerung: Schraubklemme 0,2 - 2,5 mm²/AWG 24 - AWG 12 Leitungsseite: Schraubklemme 6 - 25 mm²/AWG 8 - AWG 3 DC-Bus: Schraubklemme 6 - 25 mm²/AWG 8 - AWG 3 Motor: Schraubklemme 4 - 25 mm²/AWG 10 - AWG 3 |
| mit Sicherheitsfunktion Safely Limited Speed (SLS) | Richtig |
| mit Sicherheitsfunktion Safe brake management (SBC/SBT) | Richtig |
| mit Sicherheitsfunktion Safe Operating Stop (SOS) | Falsch |
| mit Sicherheitsfunktion Safe Position (SP) | Falsch |
| mit Sicherheitsfunktion Safe programmable logic | Falsch |
| mit Sicherheitsfunktion Safe Speed Monitor (SSM) | Falsch |
| mit Sicherheitsfunktion Safe Stop 1 (SS1) | Richtig |
| mit Sicherheitsfunktion Safe Stop 2 (SS2) | Falsch |
| mit Sicherheitsfunktion Safe torque off (STO) | Richtig |
| mit Sicherheitsfunktion Safely Limited Position (SLP) | Falsch |
| mit Sicherheitsfunktion Safe Direction (SDI) | Falsch |
| Schutzart | Thermischer Schutz: Motor Safe Torque Off (sicher abgeschaltetes Drehmoment): Motor Ausfall Motorphase: Motor Thermischer Schutz: Antrieb Safe Torque Off (sicher abgeschaltetes Drehmoment): Antrieb Übertemperatur: Antrieb Überstrom: Antrieb Ausgangsüberstrom zwischen Motorphase und Erde: Antrieb Ausgangsüberstrom zwischen Motorphasen: Antrieb Kurzschluss zwischen Motorphase und Erde: Antrieb Kurzschlussschutz zwischen Motorphasen: Antrieb Ausfall Motorphase: Antrieb Überspannung DC-Bus: Antrieb Überspannungsschutz Versorgungsspannung: Antrieb Unterspannungserkennung Netzspannung: Antrieb Ausfall Eingangsversorgung: Antrieb Über Drehzahlgrenze: Antrieb Unterbrechungserkennung im Steuerstromkreis: Antrieb |
| Breite | 180,0 mm |
| Höhe | 385,0 mm |
| Tiefe | 249,0 mm |
| Produktgewicht | 9,5 kg |
| Kontinuierlicher Ausgangsstrom | 39 A bei 4 kHz für Normalbetrieb 32 A bei 4 kHz für Schwerlastbetrieb |
Montage |
| Betriebshöhe | <= 3.000 m mit Stromreduzierung über 1000m |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Produktzertifizierungen | UL CSA TÜV EAC CTick |
| Beschriftung | CE |
| Normen | IEC 61800-3 IEC 61800-5-1 IEC 60721-3 IEC 61508 IEC 13849-1 UL 618000-5-1 UL 508C |
| Bauweise | Mit Kühlkörper |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5 Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6 |
| Umweltklasse (während des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3 Klasse 3S3 gemäß IEC 60721-3-3 |
| Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 70 m/s² at 22 ms |
| Max. Beschleunigung unter Rüttelbelastung (während des Betriebs) | 5 m/s² at 9...200 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während des Betriebs) | 1.5 mm at 2...9 Hz |
| Zulässige relative Luftfeuchtigkeit (während des Betriebs) | Klasse 3K5 gemäß EN 60721-3 |
| Kühlluftvolumen | 128,0 m3/h |
| Kühlungstyp | Erzwungene Konvektion |
| Überspannungskategorie | Class III |
| Regelkreis | Einstellbarer PID-Regler |
| Geräuschpegel | 55,6 dB |
| Verschmutzungsgrad | 2 |
| Umgebungslufttemperatur beim Transport | -40…70 °C |
| Umgebungstemperatur bei Betrieb | -15…50 °C ohne Leistungsminderung (senkrechte Position) 50…60 °C mit Leistungsminderungsfaktor (senkrechte Position) |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Isolierung | Zwischen Leistungs- und Steuerungsklemmen | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 11,366 kg |
| VPE 1 Höhe | 34,000 cm |
| VPE 1 Breite | 30,500 cm |
| VPE 1 Länge | 56,000 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 2 |
| VPE 2 Gewicht | 35,732 kg |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
|
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| SCIP-Nummer | B464d3d8-3d68-42fb-96c3-c1eaf1b135e1 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| Eingesparte und vermiedene Produktbeiträge | Yes |
| CO2-Bilanz (kg CO2 eq.) | 10544 |
