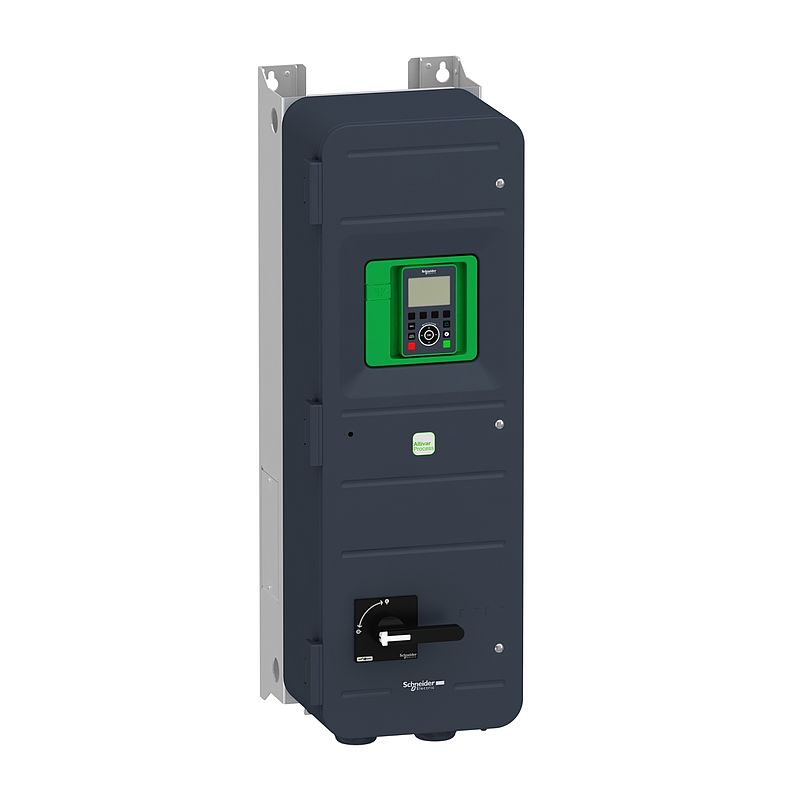

Frequenzumrichter ATV650, 37 kW/50 HP, 380-480V, IP55mit Hauptschalter
ATV650D37N4E
Materialpreisgruppe
: C4
5.507,00 €
EAN Code: 3606480701696
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
CAE
|
Download |
|
Application Notes
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Circularity Profile
|
Download |
|
Software - Data Library
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Promotional video
|
Video anzeigen |
|
Firmware
|
Download |
|
How to video
|
Video anzeigen |
|
Software - Release
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile
Kabel Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar Prozess ATV600 |
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Produktspezifische Anwendung | Prozesse und Hilfsmittel |
| Kurzbezeichnung des Geräts | ATV650 |
| Variante | Mit Lasttrennschalter |
| Produktbestimmung | Asynchronmotoren Synchronmotoren |
| EMV-Filter | Integriert mit 50 m entspricht IEC 61800-3 Kategorie C2 Integriert mit 150 m entspricht IEC 61800-3 Kategorie C3 |
| Schutzart (IP) | IP55 entspricht IEC 60529 IP55 entspricht IEC 61800-5-1 |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 480 V |
| Kühlungstyp | Erzwungene Konvektion |
| Versorgungsfrequenz | 50 - 60 Hz -5 - 5 % |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 480 V -15 - +10 % |
| Motorleistung (kW) | 30 kW (Schwerlastbetrieb) 37 kW (Normalbetrieb) |
| Motorleistung (HP) | 40 hp Schwerlastbetrieb 50 hp Normalbetrieb |
| Netzstrom | 57,3 A bei 480 V (Normalbetrieb) 54,8 A bei 380 V (Schwerlastbetrieb) 48,3 A bei 480 V (Schwerlastbetrieb) 66,2 A bei 380 V (Normalbetrieb) |
| Kontinuierlicher Ausgangsstrom | 59 A bei 4 kHz für Schwerlastbetrieb 72 A bei 4 kHz für Normalbetrieb |
| Ausgangsfrequenz des Drehzahlreglers | 0,1…500 Hz |
| Sicherheitsfunktion | STO (Safe Torque Off) Sicher abgeschaltetes Drehmoment SIL 3 |
| Kommunikationsprotokoll | Modbus TCP Ethernet Ethernet |
| Optionskarte | Steckplatz A: Kommunikationsmodul, Profinet Steckplatz A: Kommunikationsmodul, DeviceNet Steckplatz A: Kommunikationsmodul, Modbus TCP/EtherNet/IP Steckplatz A: Kommunikationsmodul, CANopen Daisy Chain RJ45 Steckplatz A: Kommunikationsmodul, CANopen SUB-D 9 Steckplatz A: Kommunikationsmodul, CANopen Schraubklemmen Steckplatz A/Steckplatz B: Erweiterungsmodul für digitale und analoge E/A Steckplatz A/Steckplatz B: Erweiterungsmodul für Ausgangsrelais Steckplatz A: Kommunikationsmodul, Ethernet IP/Modbus TCP/MD-Link Kommunikationsmodul, BACnet MS/TP Kommunikationsmodul, Ethernet Powerlink Steckplatz A: Kommunikationsmodul, Profibus DP V1 |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Nennausgangsstrom | 74,5 A |
| Montagemodus | Aufputzmontage |
| Schutzart (IP) | IP55 | Zusatzmerkmale |
| Potenziallinie Isc | 50 kA |
| Scheinleistung | 40,2 kVA bei 480 V (Schwerlastbetrieb) 47,6 kVA bei 480 V (Normalbetrieb) |
| Profil der Asynchronmotorsteuerung | Optimierter Drehmomentmodus Variabler Standard-Drehmoment Konstanter Standard-Drehmoment |
| Steuerungsprofil für Synchronmotoren | Synchron-Reluktanzmotor Permanentmagnet-Motor |
| Nennschaltfrequenz | 4 kHz |
| Taktfrequenz | 4 - 12 kHz mit Leistungsminderungsfaktor 2 - 12 kHz einstellbar |
| Diskrete Eingangslogik | 16 voreingestellte Drehzahlen |
| Netzwerkfrequenz | 50 - 60 Hz |
| Max. Ausgangsspannung | 480,0 V |
| 4-Quadranten-Betrieb möglich | Falsch |
| Bremsshopper integriert | Falsch |
| mit Sicherheitsfunktion Safe torque off (STO) | Richtig |
| mit Sicherheitsfunktion Safe Stop 2 (SS2) | Falsch |
| mit Sicherheitsfunktion Safe Stop 1 (SS1) | Falsch |
| mit Sicherheitsfunktion Safe brake management (SBC/SBT) | Falsch |
| mit Sicherheitsfunktion Safe Operating Stop (SOS) | Falsch |
| mit Sicherheitsfunktion Safely Limited Position (SLP) | Falsch |
| mit Sicherheitsfunktion Safely Limited Speed (SLS) | Falsch |
| mit Sicherheitsfunktion Safe Speed Monitor (SSM) | Falsch |
| mit Sicherheitsfunktion Safe Direction (SDI) | Falsch |
| Grundlaststrom bei hoher Überlast | 61,5 A |
| Grundlaststrom bei niedriger Überlast | 74,5 A |
| mit Sicherheitsfunktion Safe programmable logic | Falsch |
| mit Sicherheitsfunktion Safe Position (SP) | Falsch |
| Anzahl der Netzphasen | 3 Phasen |
| Diskreter Ausgangstyp | Relaisausgänge R1A, R1B, R1C 250 V AC 3000 mA Relaisausgänge R1A, R1B, R1C 30 V DC 3000 mA Relaisausgänge R2A, R2C 250 V AC 5000 mA Relaisausgänge R2A, R2C 30 V DC 5000 mA Relaisausgänge R3A, R3C 250 V AC 5000 mA Relaisausgänge R3A, R3C 30 V DC 5000 mA |
| Ausgangsspannung | <lt/>= Versorgungsspannung |
| Zulässige temporäre Stromverstärkung | 1,5 x In während 60 s (Schwerlastbetrieb) 1,1 x In während 60 s (Normalbetrieb) |
| Motorschlupfkompensation | Nicht in der Permanentmagnet-Motorregelung verfügbar Deaktivierbar Einstellbar Automatisch, unabhängig von der Last |
| Beschleunigungs- und Verzögerungsrampen | Linear getrennt einstellbar von 0,01 - 9999 s |
| Physikalische Schnittstelle | Ethernet 2-Draht- RS 485 |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Schutzart | Safe Torque Off (sicher abgeschaltetes Drehmoment): Motor Motorphasenausfall: Motor Thermischer Schutz: Antrieb Safe Torque Off (sicher abgeschaltetes Drehmoment): Antrieb Übertemperatur: Antrieb Überstrom zwischen Ausgangsphasen und Erde: Antrieb Überlast der Ausgangsspannung: Antrieb Kurzschlussschutz: Antrieb Motorphasenausfall: Antrieb Überspannungen auf dem DC-Bus: Antrieb Überspannungsschutz Versorgungsspannung: Antrieb Unterspannungserkennung Netzspannung: Antrieb Phasenausfallserkennung der Versorgungsspannung: Antrieb Überdrehzahl: Antrieb Unterbrechungserkennung im Steuerstromkreis: Antrieb Thermischer Schutz: Motor |
| Übertragungsgeschwindigkeit | 10, 100 Mbits 4.800, 9.600, 19.200 BpS, 38,4 kBit/s |
| Frequenzauflösung | Analogeingang: 0,012/50 Hz Anzeigeeinheit: 0,1 Hz |
| Übertragungsrahmen | RTU |
| Elektrische Verbindung | Leitungsseite: Schraubklemme 25 - 50 mm²/AWG 4 - AWG 1 Motor: Schraubklemme 35 - 50 mm²/AWG 3 - AWG 1 Steuerung: abnehmbare Schraubklemmen 0,5 - 1,5 mm² |
| Anschlusstyp | RJ45 (am dezentralen grafischen Terminal) für Modbus, seriell RJ45 (am dezentralen grafischen Terminal) für Ethernet/Modbus TCP |
| Datenformat | 8 Bits, einstellbar auf ungerade, gerade oder keine Parität |
| Polarisierungsart | Keine Impedanz |
| Austauschmodus | Halbduplex, Vollduplex, Auto-Negotation Ethernet/Modbus TCP |
| Anzahl der Adressen | 1…247 für Modbus, seriell |
| Zugriffsmethode | Slave Modbus TCP |
| Versorgung | Interne Stromversorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz Interne Stromversorgung für Digitaleingänge und STO: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz Externe Stromversorgung für Digitaleingänge: 24 V DC (19…30 V), <1,25 mA, Schutztyp: Überlast- und Kurzschlussschutz |
| Lokale Signalisierung | 3 LEDs (zweifarbig) for Status der integrierten Kommunikation 4 LEDs (zweifarbig) for Status Kommunikationsmodul 1 LED (rot) for Vorhandensein von Spannung 3 LEDs for lokale Diagnose |
| Breite | 290 mm |
| Höhe | 910 mm |
| Tiefe | 401 mm |
| Produktgewicht | 50 kg |
| Anzahl der Analogeingänge | 3 |
| Analoger Eingangstyp | AI1, AI2, AI3 Software-konfigurierbare Spannung: 0 - 10 V Gleichstrom, Impedanz: 31,5 kOhm, Auflösung 12 Bits AI1, AI2, AI3 Software-konfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 Bits AI2 Spannung-Analogeingang: -10 - 10 V Gleichstrom, Impedanz: 31,5 kOhm, Auflösung 12 Bits |
| Anzahl digitale Eingänge | 8 |
| Diskreter Eingangstyp | DI7, DI8 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (<lt/>= 30 V) |
| Kompatibilität der Eingänge | DI5, DI6: Diskreter Eingang Level 1 SPS entspricht IEC 65A-68 STOA, STOB: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2 DI1...DI6: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2 |
| Diskrete Eingangslogik | Positive Logik (Quelle) (DI1...DI8), <lt/> 5 V (Stellung 0), <gt/> 11 V (Stellung 1) Negative Logik (Senke) (DI1...DI8), <gt/> 16 V (Stellung 0), <lt/> 10 V (Stellung 1) |
| Anzahl der Analogausgänge | 2 |
| Analoger Ausgangstyp | Software-konfigurierbare Spannung AQ1, AQ2: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit Software-konfigurierbarer Strom AQ1, AQ2: 0 - 20 mA, Auflösung 10 Bit Software-konfigurierbarer Strom DQ-, DQ+: 30 V DC Software-konfigurierbarer Strom DQ-, DQ+: 100 mA |
| Abtastdauer | 5 ms +/- 1 ms (DI5, DI6) - Diskreter Eingang 5 ms +/- 0,1 ms (AI1, AI2, AI3) - Analogeingang 10 ms +/- 1 ms (AO1) - Analogausgang 2 ms +/- 0,5 ms (DI1...DI4) - Diskreter Eingang |
| Genauigkeit | +/-1 % AO1, AO2 bei Temperaturschwankung von 60 °C Analogausgang +/- 0,6 % AI1, AI2, AI3 bei Temperaturschwankung von 60 °C Analogeingang |
| Linearitätsfehler | AO1, AO2: +/- 0,2 % für Analogausgang AI1, AI2, AI3: +/- 0,15 % des Höchstwerts für Analogeingang |
| Relaisausgangsnummer | 3 |
| Relais-Ausgangstyp | Konfigurierbare Relais-Logik R2: Sequenzrelais nein elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R3: Sequenzrelais nein elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen |
| Aktualisierungszeit | Relaisausgang (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| Min. Schaltstrom | Relaisausgang R1, R2, R3: 5 mA bei 24 V DC |
| Max. Schaltstrom | Relaisausgang R1, R2, R3 auf ohmsch Last, cos phi = 1: 3 A bei 30 V DC Relaisausgang R1, R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC Relaisausgang R1, R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC Relaisausgang R1, R2, R3 auf ohmsch Last, cos phi = 1: 3 A bei 250 V AC |
| Isolierung | Zwischen Leistungs- und Steuerungsklemmen |
| Max. Ausgangsfrequenz | 500 kHz |
| Max. Eingangsstrom | 66,2 A |
| Anwendungsauswahl Frequenzumrichter | Lebensmittel- und Getränkeindustrie andere Anwendung Bergbau, Mineralogie, Metallurgie Lüfter Bergbau, Mineralogie, Metallurgie Pumpe Öl und Gas Lüfter Wasser und Abwasser andere Anwendung Gebäude – HLK Schraubenverdichter Lebensmittel- und Getränkeindustrie Pumpe Lebensmittel- und Getränkeindustrie Lüfter Lebensmittel- und Getränkeindustrie Zerstäubung Öl und Gas elektrische Tauchpumpe (electrically submersible pump, ESP) Öl und Gas Wassereinspritzpumpe Öl und Gas Treibstoffpumpe Öl und Gas Verdichter für Raffinerie Wasser und Abwasser Zentrifugalpumpe Wasser und Abwasser Verdrängerpumpe Wasser und Abwasser elektrische Tauchpumpe (electrically submersible pump, ESP) Wasser und Abwasser Schraubenpumpe Wasser und Abwasser Kolbenverdichter Wasser und Abwasser Schraubenverdichter Wasser und Abwasser Zentrifugalverdichter Wasser und Abwasser Lüfter Wasser und Abwasser Förderanlage Wasser und Abwasser Mischer |
| Motorleistungsbereich AC-3 | 30…50 kW bei 480…500 V 3 Phasen |
| Menge pro Satz | 1 |
| Gehäusemontage | Wandmontage |
| Max. Spitzenstrom | 92,3 A während 60 s (Schwerlastbetrieb) 82 A während 60 s (Normalbetrieb) |
Montage |
| Umgebungslufttemperatur beim Transport | -40…70 °C |
| Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 150 m/s² bei 11 ms |
| Zulässige relative Luftfeuchtigkeit (während des Betriebs) | Klasse 3K5 gemäß EN 60721-3 |
| Max. Beschleunigung unter Rüttelbelastung (während des Betriebs) | 10 m/s² bei 13 - 200 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während des Betriebs) | 1,5 mm bei 2 - 13 Hz |
| Umweltklasse (während des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3 Klasse 3S3 gemäß IEC 60721-3-3 |
| Isolierwiderstand | <gt/> 1 MOhm 500 V DC für 1 Minute gegen Masse |
| Geräuschpegel | 69,7 dB entspricht 86/188/EEC |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Max. THDI | <48 % Von 80 bis 100 % Last entspricht IEC 61000-3-12 |
| Elektromagnetische Verträglichkeit | Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5 Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6 Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 |
| Verschmutzungsgrad | 2 entspricht IEC 61800-5-1 |
| Vibrationsfestigkeit | 1 Gn (f= 13…200 Hz) entspricht IEC 60068-2-6 1,5 mm Spitze zu Spitze (f= 2…13 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | 40…50 °C (mit Leistungsminderungsfaktor) -15…40 °C (ohne Leistungsminderung) |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Betriebshöhe | 1000 - 4800 m mit Stromreduzierung 1 % pro 100 m <lt/>= 1.000 m ohne Leistungsminderung |
| Produktzertifizierungen | UL DNV-GL CSA TÜV ATEX Zone 2/22 UL |
| Beschriftung | CE |
| Normen | IEC 61800-3 IEC 61800-3 Umgebung 1 Kategorie C2 EN/IEC 61800-3 Umgebung 2 Kategorie C3 IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Überspannungskategorie | III |
| Regelkreis | Einstellbarer PID-Regler |
| Geräuschpegel | 69,7 dB |
| Verschmutzungsgrad | 3 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 63,000 cm |
| VPE 1 Breite | 43,000 cm |
| VPE 1 Länge | 110,000 cm |
| VPE 1 Gewicht | 41,000 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
|
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| SCIP-Nummer | 5fb596ba-e321-43d4-bd6d-9f75a221228c |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| Eingesparte und vermiedene Produktbeiträge | Yes |
| CO2-Bilanz (kg CO2 eq.) | 31071 |
| Global warming ; Total life cycle | 31 071 kg CO2 eq. |
