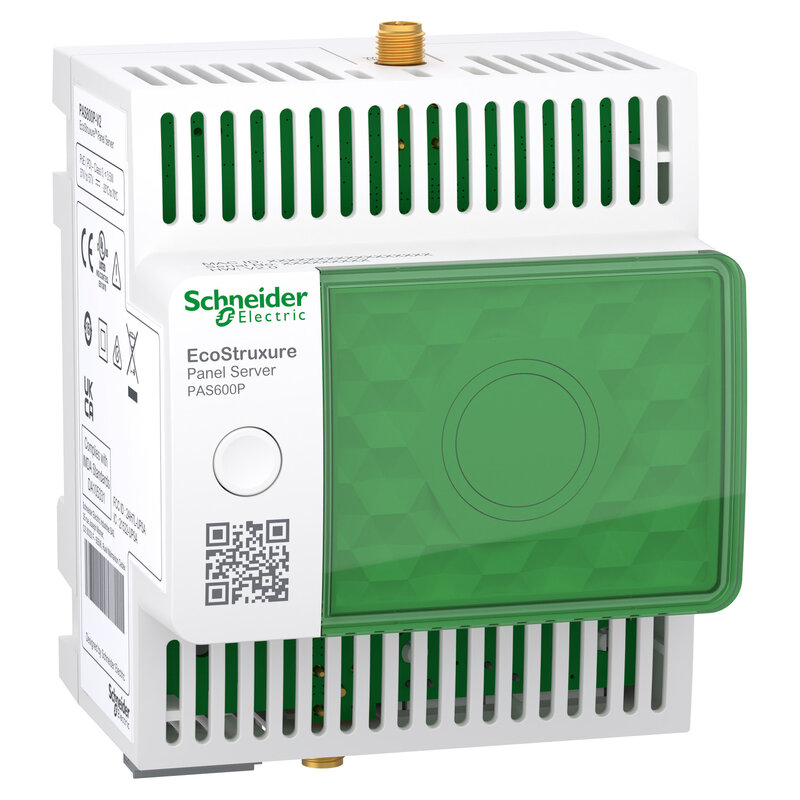

Panel Server Universal Funk- und Modbus RTU-Ethernet-Interface, PoE
PAS600P
In Kürze lieferbar
EAN Code: 3606485925103
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Brochure
|
Download |
|
Circularity Profile
|
Download |
|
Technical illustration
|
Download |
|
Firmware - History, Utility & Others
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
Promotional video
|
Video anzeigen |
|
CAD
|
Download |
|
Firmware
|
Download |
Dieses Produkt ist kompatibel mit
Kommunikations-Artikel: Kompatible Produkte
Kommunikations-Artikel (1)
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (9)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EcoStruxure |
| Produktname | Panel Server Universal |
| Produkt- oder Komponententyp | Gateway |
| Kurzbezeichnung des Geräts | PAS600P |
| Geräteanwendung | Gateway |
| [UH,nom] Bemessungsbetriebsspannung | PoE |
| Kommunikations-Gateway | Ethernet TCP/IP zu drahtlosen Geräten Ethernet/seriell |
Zusatzmerkmale |
| Kommunikationsprotokoll | Modbus TCP DHCP HTTPS NTP/SNTP IPv4 IPv6 TCP/IP |
| Unterstützung von Kommunikationsanschlüssen | 2 RJ45: Ethernet Schraubklemmenleiste: RS485 |
| Anzahl der Geräte | 32 Modbus RTU product(s) 128 Modbus TCP/IP product(s) 40 wireless (IEEE 802.15.4) product(s) - mixed 85 wireless (IEEE 802.15.4) product(s) - abhängig von der Konfiguration |
| Anzahl der Klientenverbindungen | 64 Modbus TCP/IP |
| Anschlüsse - Klemmen | Kommunikation: Schraubklemmenleiste (unten) 0,14…1,5 mm² Kabel(n) Netzteil: Schraubklemmenleiste (oben) 1,5…2,5 mm² Kabel(n) |
| [M] Anzugsdrehmoment | Kommunikation: 0,25 Nm Netzteil: 0,6 Nm |
| Drahtabisolierungslänge | Netzteil: 7 mm Kommunikation: 7 mm |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Produktzertifizierungen | CE cULus CB RCM UKCA FCC IC DNV Marine ANSI RF IACS E10 |
| Normen | IEC 61010 IEC 61010-1 IEC 61010-2-201 UL 61010 UL 61010-1 UL 61010-2-201 EN 61010-1 EN 61010-2-201 CAN/CSA C22.2 Nr. 61010-1-12 CAN/CSA C22.2 Nr. 61010-2-201 IEC 62974-1 IEC 61326-1 EN 61326-1 ETSI EN 301 489-1 ETSI EN 301 489-17 EN 301-893 EN 55032 CISPR 11 ETSI EN 300 328 IEEE 802.15.4 IEEE 802.11 a/b/g/n IEEE 802.3 af/at FCC CFR 47 Teil 15 Klasse A EN 62311 IEC 62311 ANSI C63.10 IEC 60945 EN 62974-1 DNVGL-GC-0339 |
| Tiefe | 70,2 mm |
| Höhe | 93 mm |
| Breite | 72 mm |
| Produktgewicht | 184 g |
| Datenaufzeichnung | Real time data monitoring |
| Datenpuffer für die Veröffentlichung in der Cloud | 1 Monat(e) |
| Funktion verfügbar | Integrierte Webseite für Konfiguration und Aktualisierung Diagnosefunktionen Diagnosebericht Diagnose der Kommunikation Energiemanagement Mit integriertem Webserver Firmware-Update Konfiguration der Sicherung/Wiederherstellung Konfigurierbares Ereignis |
| Produktspezifische Anwendung | Drahtloses Netzwerksystem von Schneider Electric |
| Topologie | Getrenntes Ethernet-Netzwerk Geschaltetes Ethernet-Netzwerk |
| Webdienste | HTTPS-Server SFTP-Veröffentlichung (CSV / JSON) HTTPS publication (CSV / JSON) |
| Kommunikationsdienst | Geräteprofil für Webdienste (DPWS) Modbus TCP-Client Modbus TCP-Server SNTP-Client DHCP-Client DHCP-Server RSTP |
| Inbetriebnahme-Schnittstelle | EcoStruxure Power Commission Desktop EcoStruxure Power Commission Web (für die Integration von Drittgeräten) Webseite |
| Echtzeituhr | Mit RTC-Batteriesatz Mit benutzerspezifischer Kalibrierung |
| Zeitsynchronisationsprotokoll | NTP SNTP |
| Kompatible Produktfamilie | EcoStruxure Spezialist für Einrichtungen EcoStruxure Gebäudebetrieb EcoStruxure Strombetrieb EcoStruxure Experte für Stromüberwachung EcoStruxure Anlageberater EcoStruxure Energie-Drehscheibe EcoStruxure Ressourcen-Berater Dritthersteller SCADA |
| Communication interface | Modbus and wireless (IEEE802.15.4) product | Montage |
| Relative Luftfeuchtigkeit | 0…93 % |
| Schutzart (IP) | IP40 (Vorderseite) IP20 (Gehäuse) |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Verschmutzungsgrad | 2 |
| Betriebshöhe | < 2.300 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 8,5 cm |
| VPE 1 Breite | 9,0 cm |
| VPE 1 Länge | 11,0 cm |
| Verpackungsgewicht (Lbs) | 267 g |
| VPE 2 Art | CAR |
| VPE 2 Menge | 27 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 8,25 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 216 |
| VPE 3 Höhe | 75 cm |
| VPE 3 Breite | 60 cm |
| VPE 3 Länge | 80 cm |
| VPE 3 Gewicht | 74,5 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| SCIP-Nummer | 8fd200e0-fc2c-4c52-ba68-62f2aced16fe |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
| PVC-frei | Ja |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 50 |
| Total lifecycle Carbon footprint | 50 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 19.0635930233 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 19 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.0344492093 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0366421279 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 31.1157486111 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 31 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.1854097674 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.2 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
